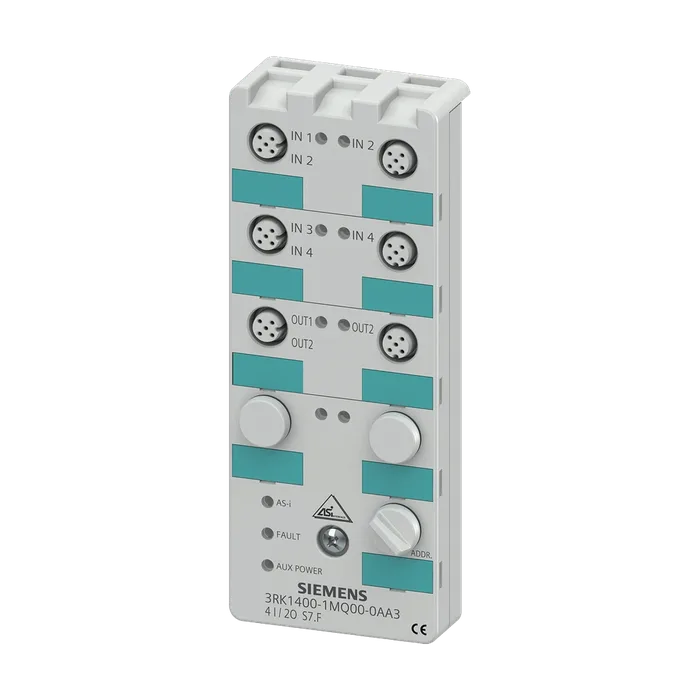

Компактный модуль AS-i K60, цифровой 4 ЦВх/2 ЦВых, IP67 4 x вход, макс. 200 мА 2 x выход, 2 A, 24 В DC Гнездовой контакт 6 x M12 с Y-II- образным расположением выводов Монтажная панель 3RK1901- 0CA00 заказывается отдельно
12 821,51 ₽С НДС
Код товара: 3RK14001MQ000AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K60, цифровой 4 ЦВх/2 ЦВых, IP67 4 x вход, макс. 200 мА 2 x выход, 2 A, 24 В DC Гнездовой контакт 6 x M12 с Y-II- образным расположением выводов Монтажная панель 3RK1901- 0CA00 заказывается отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K60
Тип4 входа / 2 выхода
Исполнение типа ведомого устройствастандартный исполнительный модуль
Конфигурация вход/выход7
Код ID/ID2F/F
Количество гнёзда вход/выход6
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениеPIN 5 каждого гнезда M12 соединен с заземляющей пластиной монтажной панели через штифт.
Адресацияпереднее гнездо адресации
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Указание 2Для питания выходных цепей необходимо внешнее дополнительное питание (AUX POWER) от 20 до 30 В DC. Дополнительное питание должно соответствовать VDE 0106 (PELV), класс защиты III.
Тип источника питания для питания датчиковчерез AS-Interface
Входное напряжение20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питанияДа
Датчиков для всех входов
При окружающей температуре 40 °C200 мА
Число цифровых входов4
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы
Питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Загрузка гнезд
Штырек 1электропитание сенсора L+
Штырек 2ввод данных II
Штырек 3электропитание сенсора L-
Штырек 4ввод данных I
Штырек 5подключение заземления
Исполнение разводки выводов входовY-II-загрузка
Число цифровых выходов2
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источника DC 24 Вчерез черный плоский кабель AS-Interface
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В2 А
