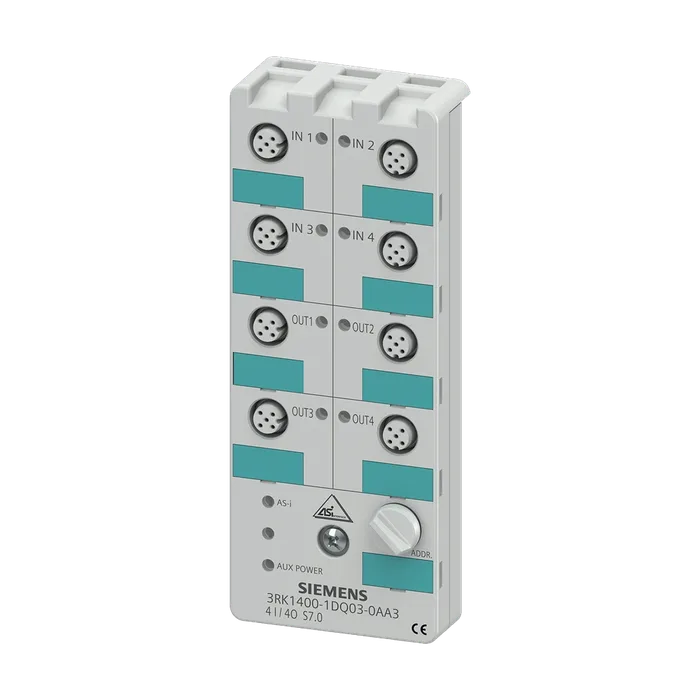

Компактный модуль AS-i K60, цифровой 4 ЦВх/4 ЦВх, IP67 4 x вход, макс. 200 мА 4 x выход, 1 A, 24 В DC 8 x M12, стандартный гнездовой контакт Монтажная панель 3RK1901-0CA00 заказывается отдельно
14 358,04 ₽С НДС
Код товара: 3RK14001DQ030AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K60, цифровой 4 ЦВх/4 ЦВх, IP67 4 x вход, макс. 200 мА 4 x выход, 1 A, 24 В DC 8 x M12, стандартный гнездовой контакт Монтажная панель 3RK1901-0CA00 заказывается отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K60
Тип4 входа / 4 выхода
Исполнение типа ведомого устройствастандартный исполнительный модуль
Конфигурация вход/выход7
Код ID/ID20/F
Количество гнёзда вход/выход8
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениеPIN 5 каждого гнезда M12 соединен с заземляющей пластиной монтажной панели через штифт.
Адресацияпереднее гнездо адресации
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Указание 2Для питания выходных цепей необходимо внешнее дополнительное питание (AUX POWER) от 20 до 30 В DC. Дополнительное питание должно соответствовать VDE 0106 (PELV), класс защиты III.
Тип источника питания для питания датчиковчерез AS-Interface
Входное напряжение20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питанияДа
Датчиков для всех входов
При окружающей температуре 40 °C200 мА
Число цифровых входов4
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы
Питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Загрузка гнезд
Штырек 1электропитание сенсора L+
Штырек 2ввод данных I
Штырек 3электропитание сенсора L-
Штырек 4ввод данных I
Штырек 5подключение заземления
Исполнение разводки выводов входовстандартная загрузка
Число цифровых выходов4
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источника DC 24 Вчерез черный плоский кабель AS-Interface
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В1 А
Выходы суммарный ток макс.4 А
Исполнение коммутационного выходатранзистор (PNP)
Исполнение разводки выводов выходовстандартная загрузка
