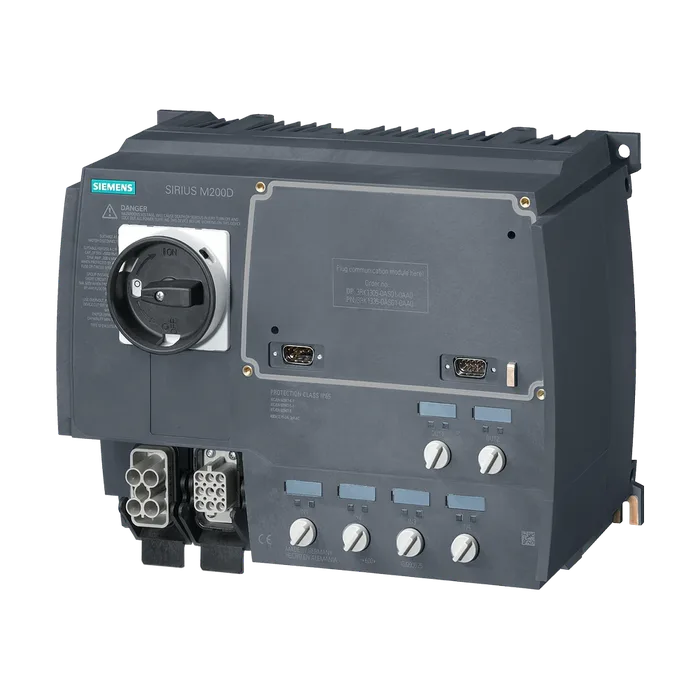

Пускатель электродвигателя SIRIUS M200D Технологический модуль Реверсивный пускатель с электронным переключением AC-3, 5,5 кВт/400 В 1,5 A–12,00 A электронная защита от перегрузки Термистор: термовыключатель/положительный температурный коэффициент с тормозным контактом 400 В AC 4 ЦВх/2 ЦВых Han Q4/2 — Han Q8/0 посредством коммуникационного модуля 3RK1305* может
61 458,01 ₽С НДС
Код товара: 3RK13956LS711AD3
Доступен к заказу
01
Описание
Пускатель электродвигателя SIRIUS M200D Технологический модуль Реверсивный пускатель с электронным переключением AC-3, 5,5 кВт/400 В 1,5 A–12,00 A электронная защита от перегрузки Термистор: термовыключатель/положительный температурный коэффициент с тормозным контактом 400 В AC 4 ЦВх/2 ЦВых Han Q4/2 — Han Q8/0 посредством коммуникационного модуля 3RK1305* может
Торговая марка изделияSIRIUS
Наименование изделияПускатель
Исполнение изделияповоротное пусковое устройство
Наименование типа изделияM200D
Класс срабатыванияCLASS 5, 10, 15, 20
Функция изделия
Местное управлениеНет
Интерфейс оперативного тока для параллельного соединенияНет
Напряжение развязки расчетное значение500 В
Степень загрязнения3
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 000 В
Разъединения
Между главной и вспомогательной цепью400 В
Между цепями оперативного и вспомогательного тока24 В
Степень защиты IPIP65
Ударопрочность12г / 11 мс
Вибропрочность7 мм / 2g
Тип классификации1
Сертификат соответствияCE
Директива RoHS (дата)07/01/2006
Функция изделия
Прямой пускНет
Реверсивный пускДа
Компонент изделия выход для тормоза двигателяДа
Комплектация изделия
Управление тормозом при AC 230 ВДа
Управление тормозом при AC 400 ВДа
Управление тормозом при DC 24 ВНет
Управление тормозом при DC 180 ВНет
Управление тормозом при DC 500 ВНет
Дополнение изделия тормозной модуль для управления тормозомНет
Функция изделия защита от коротких замыканийДа
Исполнение защиты от коротких замыканий ном. предельная отключающая способность присиловой выключатель
Коротком замыкании (Icu)
При 400 В расчетное значение50 000 А
При 500 В расчетное значение20 000 А
Излучение электромагнитных помех согласно МЭК 60947-1CISPR11, условия А (группа 2)
Устойчивость к электромагнитным помехам согласно МЭК 60947-1соответствует классу резкости 3, условия А (промышленная зона)
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ подключение к сети / 1 кВ подключение линии управления
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Защита от прикосновения к токоведущим частямс защитой пальцев рук
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектронный / тиристор / 2 фазы
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки1,5 ... 12 А
Исполнение защиты двигателяполная защита двигателя
Рабочее напряжение расчетное значение200 ... 440 В
Рабочий ток
При переменном токе при 400 В расчетное значение12 А
При AC-3 при 400 В расчетное значение12 А
Рабочая мощность
При AC-3
При 400 В расчетное значение5,5 кВт
При 500 В расчетное значение5 500 Вт
Функция изделия
Цифровые входы, параметризуемыеДа
Цифровые выходы, параметризуемыеДа
Число цифровых входов4
Число гнезд
Для цифровых выходных сигналов2
Для цифровых входных сигналов4
Число цифровых выходов2
Тип напряжения напряжения питанияпост. ток
Тип напряжения оперативного напряжения питанияПостоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение20,4 ... 28,8 В
При постоянном токе20,4 ... 28,8 В
Оперативный ток при постоянном токе
При режиме ожидания0,1 А
При эксплуатации мощность потерь [Вт] в цепи вспомогательного и0,6 А
Оперативного тока
В коммутационном положении ВЫКЛ. с байпасной схемой2,7936 Вт
В коммутационном положении ВКЛ. с байпасной схемой9,216 Вт
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +55 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Протокол поддерживается
Протокол PROFIBUS DPНет
Протокол PROFINETНет
Исполнение интерфейса
Протокол интерфейса ASНет
Протокол PROFINETНет
Протокол PROFIBUS DPНет
Функция изделия связь по шинеДа
Протокол поддерживается протокол интерфейса ASНет
Функция изделия интерфейс оперативного тока с IO- LinkНет
Исполнение разъема питания
Для главной цепиштекер согласно ISO 23570, HAN Q4/2
Для цепи вспомогательного и оперативного токаштекер
Исполнение разъема питания
1 для цифровых входных сигналовM12-разъем
1 для цифровых выходных сигналовM12-разъем
2 для цифровых входных сигналовM12-разъем
3 для цифровых входных сигналовM12-разъем
4 для цифровых входных сигналовM12-разъем
Ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение11 А
Отдаваемая механическая мощность [л. с.]
Для 3-фазного электродвигателя
При 220/230 В расчетное значение3 hp
При 460/480 В расчетное значение7,5 hp
Рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение480 В
Артикул3RK1395-6LS71-1AD3
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)4,190 Кг
Вид продуктовПускатель эдектродвигателя модуль M200D
ПроизводительSiemens
Ценовая Группа42D
Группа Продукта3722
Размер упаковки287,00 x 377,00 x 221,00
Единицы Измерения1 шт.
Описание ПродуктаПУСКАТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS M200D TECHНОLOGY МОДУЛЬ РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ ELECTRONICAL SWITCHING 3 400V, AC/5,5КВТ, 1,5A...12,00A, ЭЛЕКТРОННАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ТЕРМИСТОРНАЯ ЗАЩИТА: THERMOCLICK / PTC WITH BRAKE КОНТАКТ 400V AC 4DI / 2DO HAN Q4/2 - HAN Q8/0 USING A COMMUNICATIONS MODULE 3RK1305* USABLE WITH PROFIBUS OR PROFINET
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1395-6LS71-1AD3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
