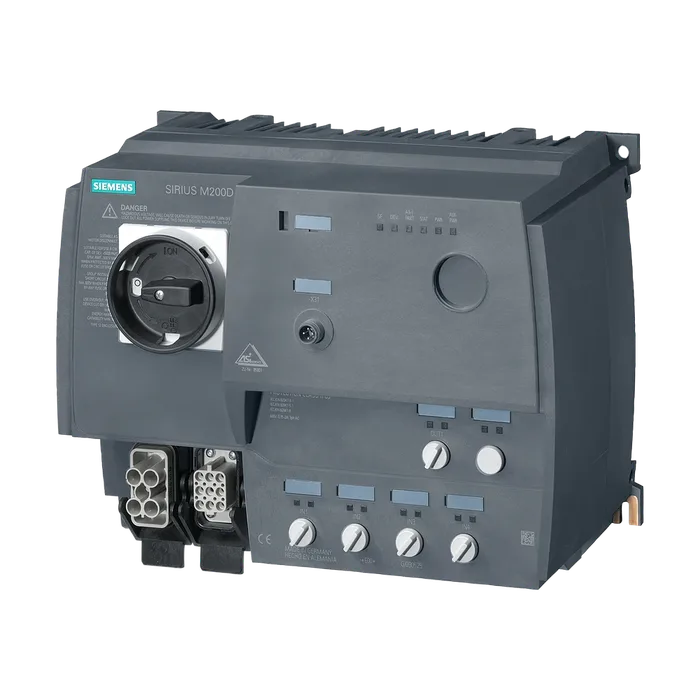

Пускатель электродвигателя SIRIUS M200D AS-i Связь: AS-Interface Стандартный пускатель прямого пуска с механическим переключением AC-3, 0,75 кВт/400 В 0,15 A–2,00 A электронная защита от перегрузки электронная защита от перегрузки Термистор: термовыключатель/положительный температурный коэффициент без тормозного контакта 4 ЦВх/1 ЦВых AS-i Han Q4/2 — Han Q8/0
43 538,37 ₽С НДС
Код товара: 3RK13256KS410AA0
Доступен к заказу
01
Описание
Пускатель электродвигателя SIRIUS M200D AS-i Связь: AS-Interface Стандартный пускатель прямого пуска с механическим переключением AC-3, 0,75 кВт/400 В 0,15 A–2,00 A электронная защита от перегрузки электронная защита от перегрузки Термистор: термовыключатель/положительный температурный коэффициент без тормозного контакта 4 ЦВх/1 ЦВых AS-i Han Q4/2 — Han Q8/0
Торговая марка изделияSIRIUS
Наименование изделияПускатель
Исполнение изделияУстройство прямого пуска
Наименование типа изделияM200D
Класс срабатыванияCLASS 5, 10, 15, 20
Функция изделия
Местное управлениеНет
Интерфейс оперативного тока для параллельного соединенияНет
Напряжение развязки расчетное значение500 В
Степень загрязнения3
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного6 000 В
Разъединения
Между главной и вспомогательной цепью400 В
Между цепями оперативного и вспомогательного тока24 В
Степень защиты IPIP65
Ударопрочность12г / 11 мс
Вибропрочность7 мм / 2g
Механический срок службы (коммутационных циклов) главных контактов типичный10 000 000
Тип классификации2
Сертификат соответствияCE
Директива RoHS (дата)07/01/2006
Функция изделия
Прямой пускДа
Реверсивный пускНет
Компонент изделия выход для тормоза двигателяНет
Комплектация изделия
Управление тормозом при AC 230 ВНет
Управление тормозом при AC 400 ВНет
Управление тормозом при DC 24 ВНет
Управление тормозом при DC 180 ВНет
Управление тормозом при DC 500 ВНет
Дополнение изделия тормозной модуль для управления тормозомНет
Функция изделия защита от коротких замыканийДа
Исполнение защиты от коротких замыканий ном. предельная отключающая способность присиловой выключатель
Коротком замыкании (Icu)
При 400 В расчетное значение50 000 А
При 500 В расчетное значение50 000 А
Излучение электромагнитных помех согласно МЭК 60947-1CISPR11, условия А (промышленная зона)
Устойчивость к электромагнитным помехам согласно МЭК 60947-1соответствует классу резкости 3, условия А (промышленная зона)
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-42 кВ подключение к сети / 1 кВ подключение линии управления
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-52 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-51 кВ
Защита от прикосновения к токоведущим частямс защитой пальцев рук
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,15 ... 2 А
Исполнение защиты двигателяполная защита двигателя
Рабочее напряжение расчетное значение200 ... 440 В
Рабочий ток
При переменном токе при 400 В расчетное значение2 А
При AC-3 при 400 В расчетное значение2 А
Рабочая мощность
При AC-3
При 400 В расчетное значение0,75 кВт
При 500 В расчетное значение750 Вт
Функция изделия
Цифровые входы, параметризуемыеДа
Цифровые выходы, параметризуемыеДа
Число цифровых входов4
Число гнезд
Для цифровых выходных сигналов1
Для цифровых входных сигналов4
Число цифровых выходов1
Тип напряжения напряжения питанияпост. ток
Напряжение питания 1 при постоянном токе24 В
Напряжение питания 1 при постоянном токе30 В
Расчетное значение
Мин. допустимый26,5 В
Макс. допустимо31,6 В
Тип напряжения оперативного напряжения питанияПостоянный ток
Оперативное напряжение питания при постоянном токе расчетное значение20,4 ... 28,8 В
Оперативное напряжение питания 1
При постоянном токе расчетное значение24 В
При постоянном токе расчетное значение20,4 ... 28,8 В
При постоянном токе20,4 ... 28,8 В
Оперативный ток при постоянном токе
При режиме ожидания100 мА
При эксплуатации мощность потерь [Вт] в цепи вспомогательного и600 мА
Оперативного тока
В коммутационном положении ВЫКЛ. с байпасной схемой2,0736 Вт
В коммутационном положении ВКЛ. с байпасной схемой4,1184 Вт
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации-25 ... +55 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Протокол поддерживается
Протокол PROFIBUS DPНет
Протокол PROFINETНет
Исполнение интерфейса
Протокол интерфейса ASДа
Протокол PROFINETНет
Протокол PROFIBUS DPНет
Функция изделия связь по шинеДа
Протокол поддерживается протокол интерфейса ASДа
Функция изделия интерфейс оперативного тока с IO- LinkНет
Исполнение разъема питания интерфейса связиштекер М12
Исполнение разъема питания
Для главной цепиштекер согласно ISO 23570, HAN Q4/2
Для цепи вспомогательного и оперативного токаштекер
Исполнение разъема питания
1 для цифровых входных сигналовM12-разъем
1 для цифровых выходных сигналовM12-разъем
2 для цифровых входных сигналовM12-разъем
3 для цифровых входных сигналовM12-разъем
4 для цифровых входных сигналовM12-разъем
Исполнение разъема питания
К интерфейсу прибора, зависящему от изготовителяоптический интерфейс
Для адресации прибораштекер М12
Для ввода напряжения питанияштекер М12
Ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение1,6 А
Отдаваемая механическая мощность [л. с.]
Для 3-фазного электродвигателя
При 460/480 В расчетное значение0,7 hp
При 575/600 В расчетное значение1 hp
Рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение600 В
Артикул3RK1325-6KS41-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)3,744 Кг
Вид продуктовПускатель электродвигателя M200D Стандарт
ПроизводительSiemens
Ценовая Группа42D
Группа Продукта3722
Размер упаковки287,00 x 377,00 x 221,00
Единицы Измерения1 шт.
Описание ПродуктаПУСКАТЕЛЬ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS M200D AS-I КОММ.: AS-INTERFACE, ПРЯМОЙ ПУСК, STANDARD МЕХАНИЧЕСКАЯ КОММУТАЦИЯ 3 400V, AC/0,9КВТ, 0,15A...2,00A, ЭЛЕКТРОННАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ТЕРМИСТОР: THERMOCLICK / PTC БЕЗ ТОРМОЗНОГО КОНТАКТА, 4DI/1DO AS-I HAN Q4/2 - HAN Q8/0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1325-6KS41-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
