Модуль AS-i 3RK1 Siemens 3RK1308-0AE00-0CP0
Доступен к заказу

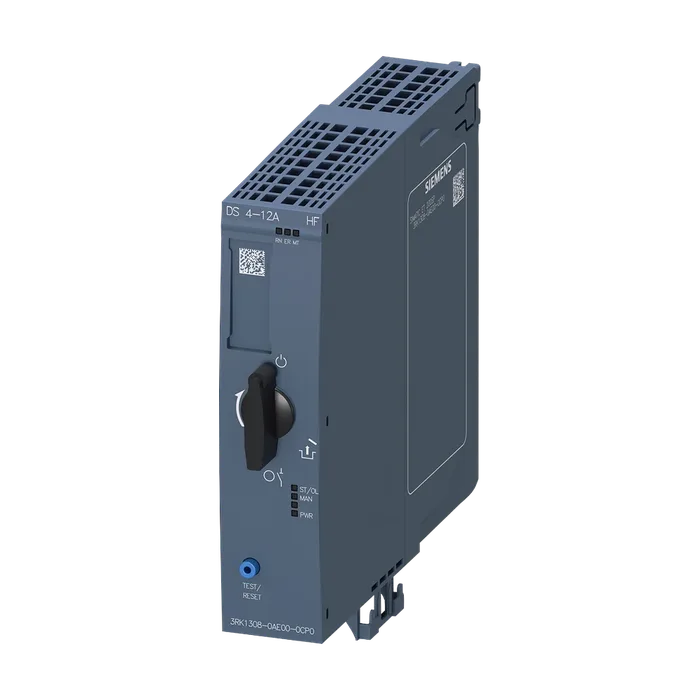

Модуль AS-i 3RK1 Siemens 3RK1308-0AE00-0CP0
Пускатель прямого пуска расширенной функциональности; в комплекте вентилятор (3RW4928-8VB00); электронная коммутация; электронная защита от перегрузки до 5,5 кВт/400 В; диапазон настройки 4,0–12 А; PROFIenergy; опция: модуль 3DI/LC
59 598 ₽ С НДС
Код товара: 3RK13080AE000CP0
Доступен к заказу
01
Описание
Пускатель прямого пуска расширенной функциональности; в комплекте вентилятор (3RW4928-8VB00); электронная коммутация; электронная защита от перегрузки до 5,5 кВт/400 В; диапазон настройки 4,0–12 А; PROFIenergy; опция: модуль 3DI/LC
Торговая марка изделия SIMATIC
Категория изделия Пускатель
Наименование изделия Прямой пускатель
Наименование типа изделия ET 200SP
Класс срабатывания CLASS OFF / 5 / 10 регулируемое
Вариант устройства согласно МЭК 60947-4-2 3
Функция изделия Устройство прямого пуска
Местное управление Да
Функция собственной защиты устройства Да
Дистанционное обновление МПО Да
Для источника питания защита от перемены полярности Да
Напряжение развязки расчетное значение 500 В
Степень загрязнения 2
Категория перенапряжения III
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
Между главной и вспомогательной цепью 500 В
Ударопрочность 6g / 11 мс
Вибропрочность 15 мм до 6 Гц, 2g до 500 Гц
Частота коммутации макс. 1 1/s
Механический срок службы (коммутационных циклов) главных контактов типичный 30 000 000
Тип классификации 1
Категория применения
Согласно МЭК 60947-4-2 AC-53a: 12 A: (8-0,5: 72-32)
Согласно МЭК 60947-4-3 AC-51: 12 A: (1,2-10: 50-360); AC-55a: 5 A: (3-240: 40-6)
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 04/15/2016
Функция изделия
Прямой пуск Да
Реверсивный пуск Нет
Компонент изделия выход для тормоза двигателя Нет
Функция изделия защита от коротких замыканий Да
Исполнение защиты от коротких замыканий ном. предельная отключающая способность при предохранитель
Коротком замыкании (Icu)
При 400 В расчетное значение 55 кА
При 500 В расчетное значение 55 кА
При 500 В согласно UL 60947 расчетное значение ном. предельная отключающая способность при 100 кА
Коротком замыкании (Icu) в сети IT
При 400 В расчетное значение 55 кА
При 500 В расчетное значение 55 кА
Излучение электромагнитных помех согласно МЭК 60947-1 класс A
Устойчивость к электромагнитным помехам согласно МЭК 60947-1 Класс A
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Вследствие высокочастотного облучения согласно МЭК 61000-4-6 Класс A
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 8 кВ воздушный разряд
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех согласно CISPR11 класс A для промышленного сектора
Среднее время между отказами (MTBF) 46 a
Безопасное состояние Открытая цепь нагрузки
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от прикосновения пальцем
Число полюсов для главной цепи 3
Исполнение коммутационного контакта Гибрид
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 4 ... 12 А
Мин. нагрузка [%] 50 %; от минимального регулируемого номинального тока
Исполнение защиты двигателя электронный
Рабочее напряжение расчетное значение 48 ... 500 В
Относительный симметричный допуск рабочего напряжения 10 %
Рабочая частота 1 расчетное значение 50 Гц
Рабочая частота 2 расчетное значение 60 Гц
Относительный симметричный допуск рабочей частоты 5 %
Относительный положительный допуск рабочей частоты 5 %
Относительный отрицательный допуск рабочей частоты 5 %
Рабочий ток при переменном токе при 400 В расчетное значение 12 А
Допустимый ток длительной нагрузки при пуске макс. 100 А
Рабочая мощность для трехфазного двигателя при 400 В при 50 Гц 2,2 ... 5,5 кВт
Число цифровых входов 4
Примечание 4 через модуль 3DI/LC
Тип напряжения напряжения питания напряжение питания 1 при постоянном токе пост. ток
Расчетное значение
Мин. допустимый 20,4 В
Макс. допустимо 28,8 В
Напряжение питания при постоянном токе 24 В
Напряжения питания
При режиме ожидания 85 мА
При эксплуатации 140 мА
При включении двигателя мощность потерь [Вт] при расчетном значении 230 мА
Напряжения питания
В коммутационном положении ВЫКЛ. с байпасной схемой 2 Вт
В коммутационном положении ВКЛ. с байпасной схемой 3,4 Вт
Пик тока включения при 24 В 25 A; при групповом монтаже учитывайте указания справочника
Длительность пика тока включения при 24 В 0,145 мс
Время задержки включения 20 мс
Время задержки отключения 35 ... 50 мс
Рабочий ток
При 40 °C расчетное значение 12 А
При 50 °C расчетное значение 10 А
При 55 °C расчетное значение 9 А
При 60 °C расчетное значение 9 А
Монтажное положение вертикально, горизонтально (учитывайте ухудшение характеристик)
Вид креплений вставляется в BaseUnit
Высота 142 мм
Ширина 30 мм
Глубина необходимое расстояние при последовательном 150 мм
Монтаже
Вверх 50 мм
Вниз 50 мм
Высота над уровнем моря при высоте над уровнем моря макс. 4 000 m; Снижение параметров см. в руководстве
Окружающая температура
При эксплуатации -25 ... +60 °C; Снижение параметров см. в руководстве
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Экологическая категория при эксплуатации согласно МЭК 60721 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства)
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Давление воздуха согласно SN 31205 900 ... 1 060 hPa
Протокол поддерживается
Протокол PROFIBUS DP Да
Протокол PROFINET Да
Функция изделия связь по шине Да
Протокол поддерживается протокол интерфейса AS Нет
Функция изделия
Поддержка PROFIenergy, измеряемые величины Да
Поддержка PROFIenergy, отключение Да
Память адресного пространства адресной области
Входов 4 byte
Выходов 2 byte
Исполнение разъема питания интерфейса связи Вставной контакт к Base Unit
Исполнение разъема питания
1 для цифровых входных сигналов вставные принадлежности модуля
Исполнение разъема питания
Для подачи основной энергии Вставной контакт к Base Unit
Для отвода со стороны нагрузки Вставной контакт к Base Unit
Для ввода напряжения питания Вставной контакт к Base Unit
Длина кабеля для двигателя неэкранированный макс. 200 м
Ток полной нагрузки (FLA) для 3-фазного электродвигателя при 480 В расчетное значение 12 А
Отдаваемая механическая мощность [л. с.]
Для 1-фазного двигателя трехфазного тока
При 110/120 В расчетное значение 0,5 hp
При 230 В расчетное значение 2 hp
Для 3-фазного электродвигателя
При 200/208 В расчетное значение 2 hp
При 220/230 В расчетное значение 3 hp
При 460/480 В расчетное значение 7,5 hp
Рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение 480 В
Артикул 3RK1308-0AE00-0CP0
Каталог ID CC-IC10
Код группы R711
Товарный код 85371098
Вес Нетто (Кг) 0,560 Кг
Вид продуктов ET 200SP motor starters
Производитель Siemens
Ценовая Группа 42D
Группа Продукта 3724
Размер упаковки 170,00 x 180,00 x 70,00
Единицы Измерения 1 шт.
Описание Продукта Пускатель прямого пуска расширенной функциональности; в комплекте вентилятор (3RW4928-8VB00); электронная коммутация; электронная защита от перегрузки до 5,5 кВт/400 В; диапазон настройки 4,0–12 А; PROFIenergy; опция: модуль 3DI/LC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RK1308-0AE00-0CP0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
