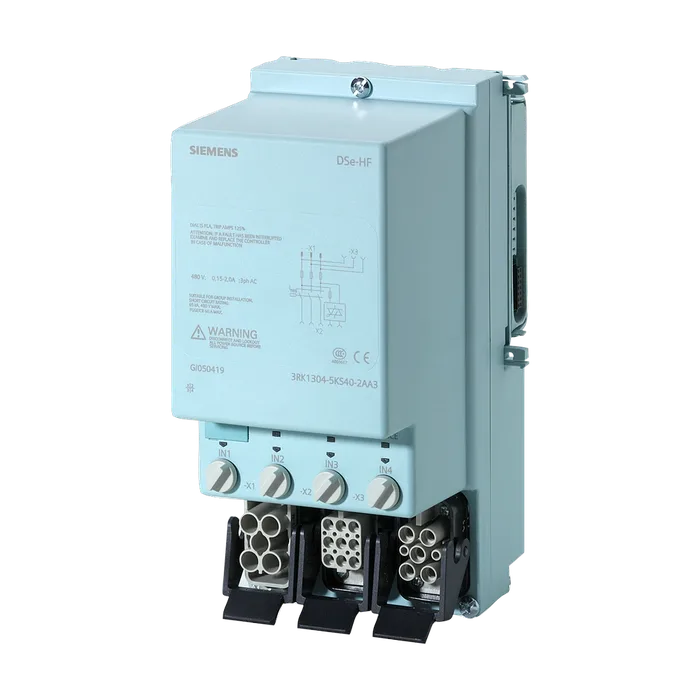

ET 200pro DSE HF Высокотехнологичный пускатель прямого пуска с механическим переключением электронная защита от перегрузки AC- 3, 0,9 кВт/400 В 0,15 A–2,00 A без тормозного контакта 4 ЦВх Han Q4/2 — Han Q8/0
39 198,65 ₽С НДС
Код товара: 3RK13045KS402AA0
Доступен к заказу
01
Описание
ET 200pro DSE HF Высокотехнологичный пускатель прямого пуска с механическим переключением электронная защита от перегрузки AC- 3, 0,9 кВт/400 В 0,15 A–2,00 A без тормозного контакта 4 ЦВх Han Q4/2 — Han Q8/0
Макс. допустимое напряжение для безопасного разъединения между главной и вспомогательной цепью400 В
Степень защиты IPIP65
Ударопрочность15г / 11 мсек
Вибропрочность2g
Механический срок службы (коммутационных циклов) главных контактов типичный30 000 000
Тип классификации1
Справочный идентификатор согласно МЭК 81346- 2:2009Q
Директива RoHS (дата)05/01/2012
Функция изделия
Прямой пускДа
Реверсивный пускНет
Компонент изделия выход для тормоза двигателяНет
Комплектация изделия
Управление тормозом при AC 230 ВНет
Управление тормозом при AC 400 ВНет
Управление тормозом при DC 24 ВНет
Управление тормозом при DC 180 ВНет
Управление тормозом при DC 500 ВНет
Функция изделия защита от коротких замыканийДа
Исполнение защиты от коротких замыканий ном. предельная отключающая способность припредохранитель
Коротком замыкании (Icu)
При 400 В расчетное значение100 000 А
Значение В10 при высокой приоритетности запроса согласно SN 31920 доля опасных отказов1 000 000
При низкой приоритетности запроса согласно SN 3192050 %
При высокой приоритетности запроса согласно SN 3192075 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920100 FIT
Защита от прикосновения к токоведущим частямс защитой пальцев рук
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,15 ... 2 А
Исполнение защиты двигателяэлектронный
Тип напряженияперем. ток
Рабочее напряжение расчетное значение200 ... 400 В
Рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц200 ... 440 В
Рабочий ток
При переменном токе при 400 В расчетное значение2 А
При AC-3 при 400 В расчетное значение2 А
Рабочая мощность
При AC-3 при 400 В расчетное значение900 Вт
Рабочая мощность для трехфазного двигателя при 400 В при 50 Гц70 ... 900 Вт
Функция изделия
Цифровые входы, параметризуемыеДа
Цифровые выходы, параметризуемыеНет
Число цифровых входов4
Число гнезд
Для цифровых выходных сигналов0
Для цифровых входных сигналов4
Тип напряжения напряжения питанияпост. ток
Напряжение питания 1 при постоянном токе напряжение питания 1 при постоянном токе24 ... 24 В
Расчетное значение
Мин. допустимый20,4 В
Макс. допустимо28,8 В
Тип напряжения оперативного напряжения питанияПостоянный ток
Оперативное напряжение питания при постоянном токе расчетное значение20,4 ... 28,8 В
Оперативное напряжение питания 1
При постоянном токе расчетное значение20,4 ... 28,8 В
При постоянном токе мощность потерь [Вт] в цепи вспомогательного и24 ... 24 В
Оперативного тока
В коммутационном положении ВЫКЛ.
С байпасной схемой1,6416 Вт
Без байпасной схемы1,6416 Вт
В коммутационном положении ВКЛ.
С байпасной схемой3,888 Вт
Без байпасной схемы3,888 Вт
Монтажное положениевертикальный, горизонтальный
Вид крепленийвинтовое крепление
Высота230 мм
Ширина110 мм
Глубина150 мм
Высота над уровнем моря при высоте над уровнем3 500 м
Окружающая температура
При эксплуатации-25 ... +55 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность при эксплуатации5 ... 95 %
Протокол поддерживается
Протокол PROFIBUS DPДа
Протокол PROFINETДа
Исполнение интерфейса протокол PROFINETДа
Функция изделия связь по шинеДа
Протокол поддерживается протокол интерфейса ASНет
Функция изделия
Поддержка PROFIenergy, измеряемые величиныДа
Поддержка PROFIenergy, отключениеДа
Память адресного пространства адресной области
Входов2 byte
Выходов2 byte
Исполнение разъема питания интерфейса связичерез кросс-плату
Исполнение разъема питания для главной цепиплоский штекер
Исполнение разъема питания
1 для цифровых входных сигналовM12-разъем
2 для цифровых входных сигналовM12-разъем
3 для цифровых входных сигналовM12-разъем
4 для цифровых входных сигналовM12-разъем
Исполнение разъема питания
К интерфейсу прибора, зависящему от изготовителяоптический интерфейс
Для подачи основной энергииразъем согласно ISO23570
Для отвода со стороны нагрузкиразъем по ISO23570
Для передачи основной энергииразъем по ISO23570
Для ввода напряжения питаниячерез кросс-плату
Для передачи напряжения питаниячерез кросс-плату
Рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение600 В
Артикул3RK1304-5KS40-2AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)1,684 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа42D
Группа Продукта3723
Размер упаковки228,00 x 309,00 x 184,00
Единицы Измерения1 шт.
Описание ПродуктаET 200PRO DSE HF ПРЯМОЙ ПУСК ER HIGH FEATURE, MECH. SWITCHING, ELECTRO. UE PROTECTION, 3PH 400 V/0.9КВТ, 0.15A...2.00A БЕЗ ТОРМОЗНОГО КОНТАКТА, 4DI 24 V DC, HAN Q4/2 - HAN Q8/0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1304-5KS40-2AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
