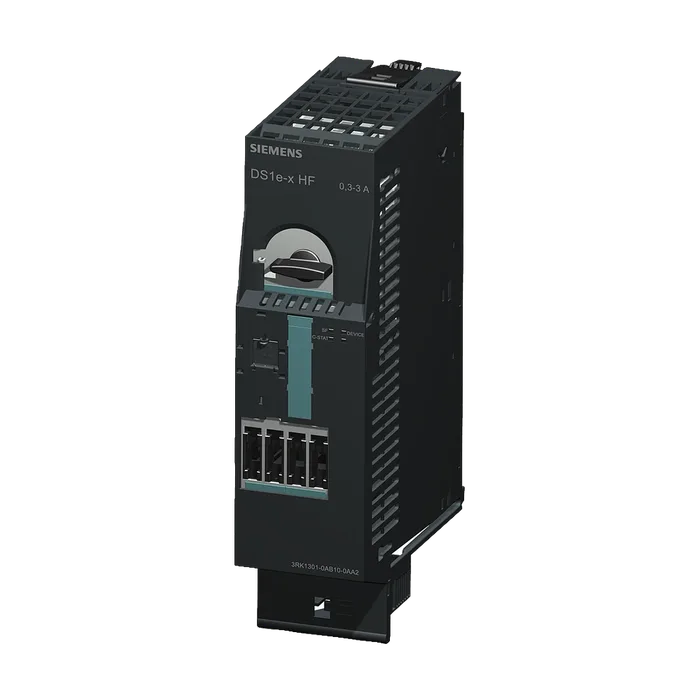

DS1E-X для ET200S Высокотехнологичный пускатель прямого пуска Диапазон настройки 0,3–3 A с механическим переключением электронные контакторы AC-3, до 1,1 кВт/400 В возможность расширения, модуль управления торможением модуль 2 ЦВх Пускатель электродвигателя ES Оповещение автоматического выключателя параметрируемый с поддержкой DPV 1 PROFIENERGY
По запросу
Код товара: 3RK13010AB100AB4
Доступен к заказу
01
Описание
DS1E-X для ET200S Высокотехнологичный пускатель прямого пуска Диапазон настройки 0,3–3 A с механическим переключением электронные контакторы AC-3, до 1,1 кВт/400 В возможность расширения, модуль управления торможением модуль 2 ЦВх Пускатель электродвигателя ES Оповещение автоматического выключателя параметрируемый с поддержкой DPV 1 PROFIENERGY
Торговая марка изделияSIMATIC
Наименование изделияПускатель
Исполнение изделияУстройство прямого пуска
Наименование типа изделияET 200S
Класс срабатыванияCLASS 5, 10, 15, 20
Функция изделия местное управлениеДа
Напряжение развязки расчетное значение500 В
Степень загрязнения3 при 400 В, 2 при 500 В согласно IEC60664 ( IEC61131)
Значение В10 при высокой приоритетности запроса согласно SN 319201 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192050 %
При высокой приоритетности запроса согласно SN 3192075 %
Частота отказов [FIT]
При низкой приоритетности запроса согласно SN 31920100 FIT
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от прикосновения пальцем
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,3 ... 3 А
Исполнение защиты двигателяэлектронный
Рабочее напряжение расчетное значение200 ... 400 В
Рабочая частота 1 расчетное значение50 Гц
Рабочая частота 2 расчетное значение60 Гц
Относительный положительный допуск рабочей частоты10 %
Относительный отрицательный допуск рабочей частоты10 %
Рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц200 ... 440 В
Рабочий ток
При AC-3 при 400 В расчетное значение3 А
Рабочая мощность при AC-3 при 400 В расчетное значение1,1 кВт
Рабочая мощность для трехфазного двигателя при 400 В при 50 Гц0,1 ... 1,1 кВт
Функция изделия
Цифровые входы, параметризуемыеДа
Цифровые выходы, параметризуемыеНет
Число цифровых входов2
Число гнезд
Для цифровых выходных сигналов0
Для цифровых входных сигналов0
Тип напряжения напряжения питанияпост. ток
Напряжение питания 1 при постоянном токе напряжение питания 1 при постоянном токе24 ... 24 В
Расчетное значение
Мин. допустимый20,4 В
Макс. допустимо28,8 В
Тип напряжения оперативного напряжения питанияПостоянный ток
Оперативное напряжение питания при постоянном токе расчетное значение20,4 ... 28,8 В
Оперативное напряжение питания 1
При постоянном токе расчетное значение20,4 ... 28,8 В
При постоянном токе24 ... 24 В
Монтажное положениевертикальный, горизонтальный
Вид крепленийвставляем на терминальный модуль
Высота290 мм
Ширина65 мм
Глубина150 мм
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации0 ... 60 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность при эксплуатации5 ... 95 %
Протокол поддерживается
Протокол PROFIBUS DPДа
Протокол PROFINETДа
Исполнение интерфейса протокол PROFINETДа
Функция изделия связь по шинеДа
Протокол поддерживается протокол интерфейса ASНет
Функция изделия
Поддержка PROFIenergy, измеряемые величиныДа
Поддержка PROFIenergy, отключениеДа
Память адресного пространства адресной области
Входов2 byte
Выходов2 byte
Исполнение разъема питания
Интерфейса связичерез кросс-плату
Для передачи связичерез кросс-плату
Исполнение разъема питания для главной цепивинтовой зажим
Исполнение разъема питания
1 для цифровых входных сигналовчерез контрольный модуль
2 для цифровых входных сигналовчерез контрольный модуль
Исполнение разъема питания
К интерфейсу прибора, зависящему от изготовителяШтекер
Для подачи основной энергиивинтовое соединение
Для отвода со стороны нагрузкивинтовое соединение
Для передачи основной энергиичерез шину Energiebus
Для ввода напряжения питаниячерез кросс-плату
Для передачи напряжения питаниячерез кросс-плату
Рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение600 В
Артикул3RK1301-0AB10-0AB4
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена-приемник: the ET 200SP system with its compact motor starter modules.
Товарный код85364900
Вес Нетто (Кг)1,550 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа42D
Группа Продукта4962
Размер упаковки229,00 x 333,00 x 132,00
Единицы Измерения1 шт.
Описание ПродуктаDS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT STARTER SETTING RANGE 0.3...3A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC CONTACTOR AC-3/TO 1.1KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1301-0AB10-0AB4
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 01.10.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
