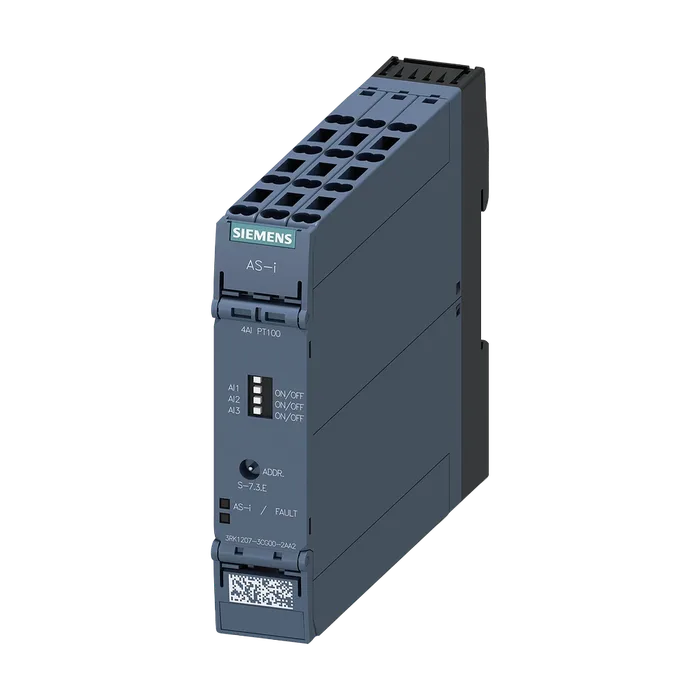

Модуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 4 АВх-RTD пружинные клеммы 4 x аналоговый вход Терморезистор/сопротивление Установочная ширина 22,5 мм
44 249 ₽С НДС
Код товара: 3RK12073CG002AA2
Доступен к заказу
01
Описание
Модуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 4 АВх-RTD пружинные клеммы 4 x аналоговый вход Терморезистор/сопротивление Установочная ширина 22,5 мм
Наименование изделияМодуль ввода-вывода Slimline Compact для установки в распределительном шкафе
Исполнение изделияAS-i SC22.5, 4AI напряжение/ток
Степень защиты IPIP20
Исполнение типа ведомого устройствастандартный исполнительный модуль
Профиль ведомого интерфейса ASS-7.3.E
Код ID1F; Заводская настройка, изменяемая
Рабочее напряжение согласно спецификации интерфейса AS18 ... 31,6 В
Функция изделия пригоден для питания AS-i 24 ВДа
Протокол поддерживается протокол интерфейса AS потребляемый ток из профильных кабелейДа
Интерфейса AS
При 30 В макс.100 мА
При 24 В с AS-i Power24V макс.100 мА
Вид настройки адреса ведомых устройств AS-iЧерез передний разъем адресации
Исполнение индикатора
Для интерфейса ASСветодиодный индикатор зеленый/красный
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750A
Ударопрочность15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)
Прочие указанияДля электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.
Число цифровых входов0
Число цифровых входов противоаварийный0
Тип источника питания для питания датчиковчерез AS-Interface
Число цифровых выходов0
Число аналоговых входов4
Диапазон сигнала на аналоговом входеPt 100 стандартный и климатический диапазон/Ni 100/измерение сопротивления 0 – 600 Ом
Исполнение датчика на аналоговом входе поддерживается термометр сопротивленияДа
Функция изделия параметризуемое входноеДа
Разрешение АЦП для аналогового ввода/вывода16 bit
Функция изделия параметризуемое сглаживаниеДа
Уставки частоты помех для подавления напряжения помех50/60 Гц
Число аналоговых выходов0
Относительный симметричный предел рабочей погрешности относительно входного/выходного диапазона1 %; полномасштабный
Относительный симметричный предел базовой погрешности относительно входного/выходного диапазона при 25 °C0,7 %
Симметричная ошибка температуры на K относительно входного/выходного диапазона0,01 %/K
Относительная симметричная нелинейность относительно входного/выходного диапазона0,05 %
Относительная симметричная воспроизводимость относительно входного/выходного диапазона в установившемся состоянии 25 °C0,1 %
Для модульного соединителя
Для интерфейса AS2 А
Для внешнего вспомогательного напряжения4 А
Вид крепленийВинтовое и защёлкивающееся крепление
Высота100 мм
Ширина22,5 мм
Глубина120 мм
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Исполнение разъема питания входов и выходовПружинные клеммы
