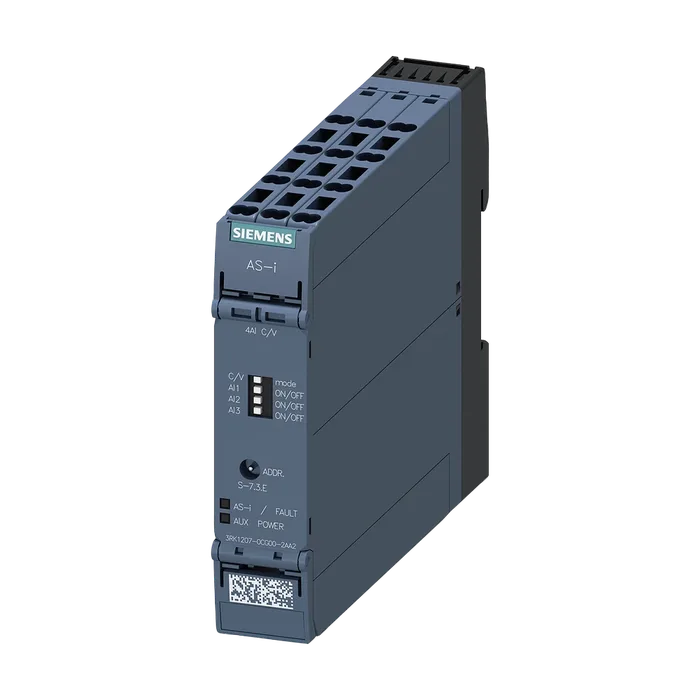

Модуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 4 АВх-C/V пружинные клеммы 4 x аналоговый вход Входы с возможностью переключения C/V Установочная ширина 22,5 мм
44 249 ₽С НДС
Код товара: 3RK12070CG002AA2
Доступен к заказу
01
Описание
Модуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 4 АВх-C/V пружинные клеммы 4 x аналоговый вход Входы с возможностью переключения C/V Установочная ширина 22,5 мм
Наименование изделияМодуль ввода-вывода Slimline Compact для установки в распределительном шкафе
Исполнение изделияAS-i SC22.5, 4AI PT100
Степень защиты IPIP20
Исполнение типа ведомого устройствастандартный исполнительный модуль
Профиль ведомого интерфейса ASS-7.3.E
Код ID1F; Заводская настройка, изменяемая
Рабочее напряжение согласно спецификации интерфейса AS18 ... 31,6 В
Функция изделия пригоден для питания AS-i 24 ВДа
Протокол поддерживается протокол интерфейса AS потребляемый ток из профильных кабелейДа
Интерфейса AS
При 30 В макс.200 мА
При 24 В с AS-i Power24V макс.250 мА
Вид настройки адреса ведомых устройств AS-iЧерез передний разъем адресации
Исполнение индикатора
Для интерфейса ASСветодиодный индикатор зеленый/красный
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750A
Ударопрочность15 g / 11 мс (модули) или 10 g / 11 мс (модули с приборным разъемом)
Прочие указанияДля электропитания выходных цепей необходим внешний дополнительный источник питания (AUX POWER) 20 – 30 В пост. тока. Дополнительный источник питания должен соответствовать IEC 60990 (PELV), класс защиты III.
Число цифровых входов0
Число цифровых входов противоаварийный0
Способ подключения2- и 4-проводниковая техника
Тип источника питания для питания датчиковAS-интерфейс, альтернатива U_AUX
Допустимый ток длительной нагрузки питания датчиков для всех входов при окружающей500 мА
Температуре 40 °C
Примечание46 мА при питании через AS-интерфейс / 500 мА при питании через Uaux
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкамДа
Число цифровых выходов0
Число аналоговых входов4
Диапазон сигнала на аналоговом входе4 ... 20 мА; +/- 20 мА; 1 – 5 В; +/- 10 В
Потребляемый ток от внешнего вспомогательного напряжения макс.500 мА
Исполнение датчика на аналоговом входе поддерживается термометр сопротивленияНет
Функция изделия параметризуемое входное значениеДа
Разрешение АЦП для аналогового ввода/вывода16 bit
Функция изделия параметризуемое сглаживаниеДа
Уставки частоты помех для подавления напряжения помех50/60 Гц
Число аналоговых выходов0
Относительный симметричный предел рабочей погрешности относительно входного/выходного диапазона1 %; полномасштабный
Относительный симметричный предел базовой погрешности относительно входного/выходного диапазона при 25 °C0,7 %
Симметричная ошибка температуры на K относительно входного/выходного диапазона0,01 %/K
Относительная симметричная нелинейность относительно входного/выходного диапазона0,05 %
Относительная симметричная воспроизводимость относительно входного/выходного диапазона в установившемся состоянии 25 °C0,1 %
Для модульного соединителя
Для интерфейса AS2 А
Для внешнего вспомогательного напряжения4 А
Вид крепленийВинтовое и защёлкивающееся крепление
Высота100 мм
Ширина22,5 мм
Глубина120 мм
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +85 °C
Исполнение разъема питания входов и выходовПружинные клеммы
Тонкожильный с заделкой концов кабеля1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)
Тонкожильный без заделки концов кабеля1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) однопроводной1x (20 ... 16), 2x (20 ... 16)
Для проводов американского калибра (AWG) многопроводной1x (20 ... 16), 2x (20 ... 16)
AS-i Bus:AI2. ON/OFF
Slave: M AS-i- AS-i+AI3. ON/OFF AS-i / FAULT AUX POWER ADDR
Артикул3RK1207-0CG00-2AA2
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,210 Кг
Вид продуктовSlimLine Compact
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки37,00 x 110,00 x 159,00
Единицы Измерения1 шт.
Описание ПродуктаМодуль AS-i SlimLine Compact SC22.5, IP20, аналоговый, 4 АВх-C/V пружинные клеммы 4 x аналоговый вход Входы с возможностью переключения C/V Установочная ширина 22,5 мм
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RK1207-0CG00-2AA2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
