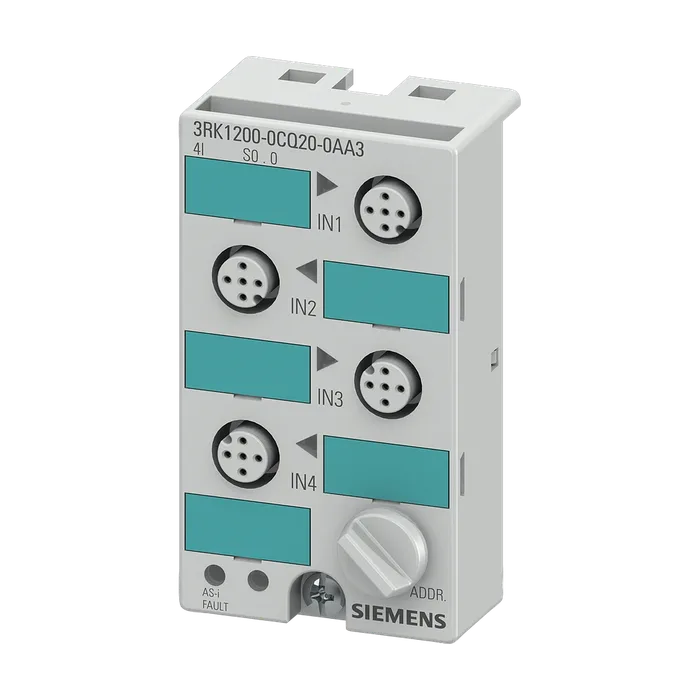

Компактный модуль AS-i K45, цифровой 4 ЦВх, IP67 4 x вход, макс. 200 мА 4 x розетка М12 Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 заказывается отдельно
Исполнение изделия цифровые модули E/A для использования на панели IP 67 - K45
Тип 4 входа
Исполнение типа ведомого устройства стандартный исполнительный модуль
Конфигурация вход/выход 0
Код ID/ID2 0/F
Количество гнёзда вход/выход 4
Исполнение разъема питания входов и выходов винтовое соединение M12
AS-Interface общее потребление тока макс. 270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface 26,5 ... 31,6 В
Заземляющее присоединение посредством штырька 5 гнезд M12. отвод через плоский штекер (2,8 x 0,8 мм форма A)
Адресация переднее гнездо адресации
AS-Interface соединение защита от перепутывания полярности встроенный
Указание при поставке Поставка модулей осуществляется без монтажной платы.
Тип источника питания для питания датчиков через AS-Interface
Входное напряжение 20 ... 30 В
Характеристика питания датчика устойчивый к коротким замыканиям и перегрузкам допустимый ток длительной нагрузки питания Да
Датчиков для всех входов
При окружающей температуре 40 °C 200 мА
Число цифровых входов 4
Способ подключения двух- и трехпроводная техника
Входная проводка транзистор PNP
Тип напряжения значений входного напряжения Постоянный ток
Входы коммутационный уровень-высокий мин 10 В
Входной ток на цифровом входе
При сигнале <1> мин. 6 мА
При сигнале <0> макс. 1,5 мА
Входы питание датчиков через AS-Interface стойкий к короткому замыканию и перегрузке
Входы загрузка гнезд
Штырек 1 электропитание сенсора L+
Штырек 2 ввод данных
Штырек 3 электропитание сенсора L-
Штырек 4 ввод данных
Штырек 5 подключение заземления
Исполнение разводки выводов входов стандартная загрузка
Число цифровых выходов 0
Индикация состояния
Индикация вход/выход желтый светодиод
Индикация Uвспом не требуется
Индикация AS-Interface/диагностика двойной светодиод зеленый/красный
Загрузка информационных битов
Гнездо 1 PIN 4/2 = IN1 (D0)
Гнездо 2 PIN 4/2 = IN2 (D1)
Гнездо 3 PIN 4/2 = IN3 (D2)
Гнездо 4 PIN 4/2 = IN4 (D3)
Окружающая температура
При эксплуатации -25 ... +85 °C
При хранении -40 ... +85 °C
Степень защиты IP IP67
Ширина 45 мм
Высота 80 мм
Глубина 30 мм
Вид креплений монтаж на монтажной шине/стеновой монтаж через монтажную плату для компактного модуля K45
Ударопрочность 15г / 11 мсек
