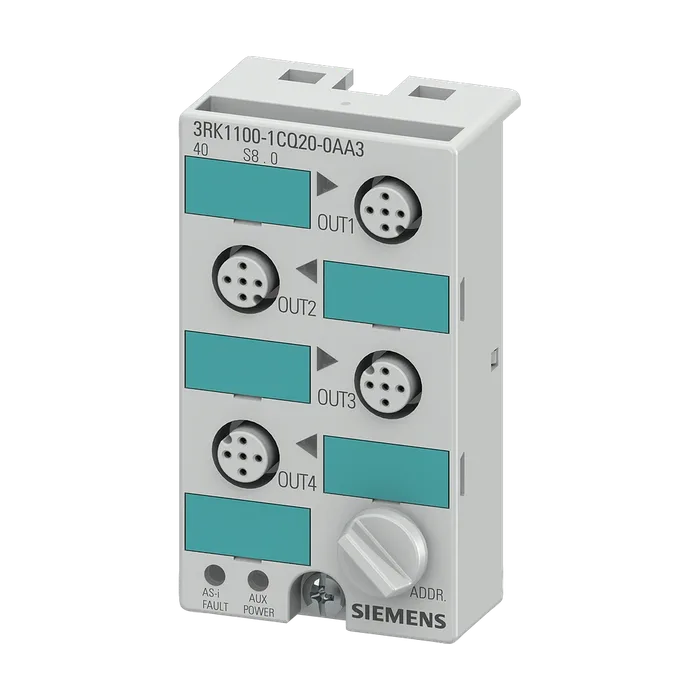

Компактный модуль AS-i K45, цифровой 4DQ, IP67 4 x выход, 1 A 24 В DC макс. 3 A на все выходы Разъем 4 x M12 Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 заказывается отдельно
25 962 ₽С НДС
Код товара: 3RK11001CQ200AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K45, цифровой 4DQ, IP67 4 x выход, 1 A 24 В DC макс. 3 A на все выходы Разъем 4 x M12 Монтажная панель 3RK1901-2EA00 или 3RK1901-2DA00 заказывается отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K45
Тип4 выхода
Исполнение типа ведомого устройствастандартный исполнительный модуль
Конфигурация вход/выход8
Код ID/ID20/F
Количество гнёзда вход/выход4
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.45 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениепосредством штырька 5 гнезд M12. отвод через плоский штекер (2,8 x 0,8 мм форма A)
Адресацияпереднее гнездо адресации
AS-Interface соединение защита от перепутывания полярностивстроенный
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Указание 1Для питания выходных цепей необходимо внешнее дополнительное питание (AUX POWER) от 20 до 30 В DC. Дополнительное питание должно соответствовать VDE 0106 (PELV), класс защиты III.
Датчиков для всех входов
При окружающей температуре 40 °C200 мА
Число цифровых входов0
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Входы питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Число цифровых выходов4
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источника DC 24 Вчерез черный плоский кабель AS-Interface
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В1 А
Выходы суммарный ток
Макс.3 А
Исполнение коммутационного выходатранзистор (PNP)
Исполнение разводки выводов выходовстандартная загрузка
Вид креплениймонтаж на монтажной шине/стеновой монтаж через монтажную плату для компактного модуля K45
Ударопрочность15г / 11 мсек
Артикул3RK1100-1CQ20-0AA3
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,086 Кг
Вид продуктовМодуль дискретного ввода/вывода К45 с IP67
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки50,00 x 108,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаAS-ИНТЕРФЕЙС КОМПАКТ. МОДУЛЬ K45, IP67, ЦИФРОВ., 4 ВЫХ., 4XВЫХОД, ЭЛЕКТР., 1, 0 A, DC 24V MAX. 3A ДЛЯ ВСЕХ ВЫХОДОВ. 4 X M12-ГНЕЗДА РАЗЪЕМОВ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK1100-1CQ20-0AA3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
