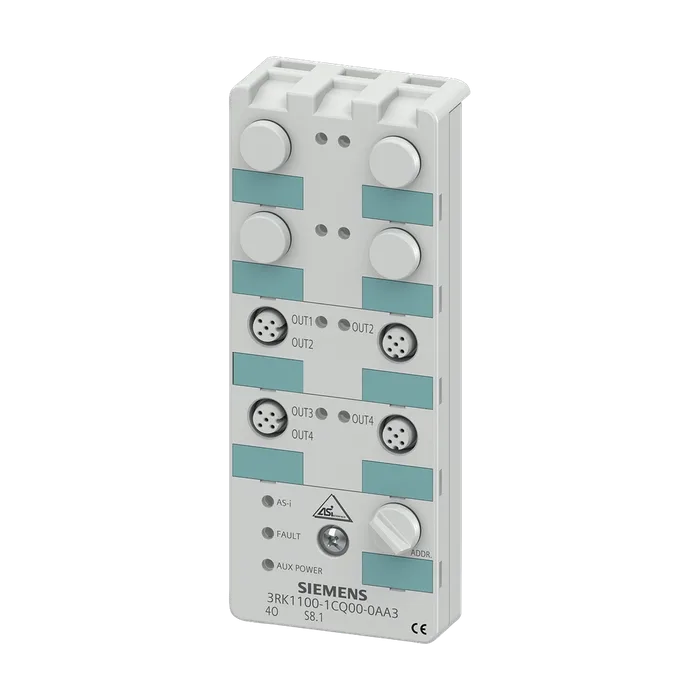

Компактный модуль AS-i K60, цифровой 4DQ, IP67 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы 4 x гнездо M12 с Y-II-назначением Монтажная панель 3RK1901-0CA00 заказывается отдельно
12 487,94 ₽С НДС
Код товара: 3RK11001CQ000AA3
Доступен к заказу
01
Описание
Компактный модуль AS-i K60, цифровой 4DQ, IP67 4 x выход, 2 A, 24 В DC макс. 4 A на все выходы 4 x гнездо M12 с Y-II-назначением Монтажная панель 3RK1901-0CA00 заказывается отдельно
Исполнение изделияцифровые модули E/A для использования на панели IP 67 - K60
Тип4 выхода
Исполнение типа ведомого устройствастандартный исполнительный модуль
Конфигурация вход/выход8
Код ID/ID21/F
Количество гнёзда вход/выход4
Исполнение разъема питания входов и выходоввинтовое соединение M12
AS-Interface общее потребление тока макс.270 мА
Рабочее напряжение в соответствии со спецификацией AS-Interface26,5 ... 31,6 В
Заземляющее присоединениеPIN 5 каждого гнезда M12 соединен с заземляющей пластиной монтажной панели через штифт.
Адресацияпереднее гнездо адресации
Указание при поставкеПоставка модулей осуществляется без монтажной платы.
Указание 2Для питания выходных цепей необходимо внешнее дополнительное питание (AUX POWER) от 20 до 30 В DC. Дополнительное питание должно соответствовать VDE 0106 (PELV), класс защиты III.
Входное напряжение допустимый ток длительной нагрузки питания20 ... 30 В
Датчиков для всех входов
При окружающей температуре 40 °C200 мА
Число цифровых входов0
Способ подключениядвух- и трехпроводная техника
Входная проводкатранзистор PNP
Тип напряжения значений входного напряженияПостоянный ток
Входы коммутационный уровень-высокий мин10 В
Входной ток на цифровом входе
При сигнале <1> мин.6 мА
При сигнале <0> макс.1,5 мА
Входы
Питание датчиков через AS-Interfaceстойкий к короткому замыканию и перегрузке
Исполнение разводки выводов входовY-II-загрузка
Число цифровых выходов4
Тип напряжения значений выходного напряженияПостоянный ток
Выходы электропитание от внешнего источника DC 24 Вчерез черный плоский кабель AS-Interface
Допустимый ток длительной нагрузки полупроводникового выхода при DC-13 при 24 В2 А
Вид креплениймонтаж на монтажной шине/стеновой монтаж через монтажную плату для компактного модуля K60
Ударопрочность15г / 11 мсек
Артикул3RK1100-1CQ00-0AA3
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,184 Кг
Вид продуктовМодуль дискретного ввода/вывода К60 с IP67
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3720
Размер упаковки75,00 x 163,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаAS-ИНТЕРФЕЙС КОМПАКТНЫЙ МОДУЛЬ IP67 ЦИФР., 4A 4 X 1 ЦИФРОВЫЕ ВЫХОДЫ, 2A, DC 24V 4 X M12 СТАНДАРТНЫЕ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ВЫХОДОВ. МОНТАЖНАЯ ПЛАТА 3RK19010CA0 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK1100-1CQ00-0AA3
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
