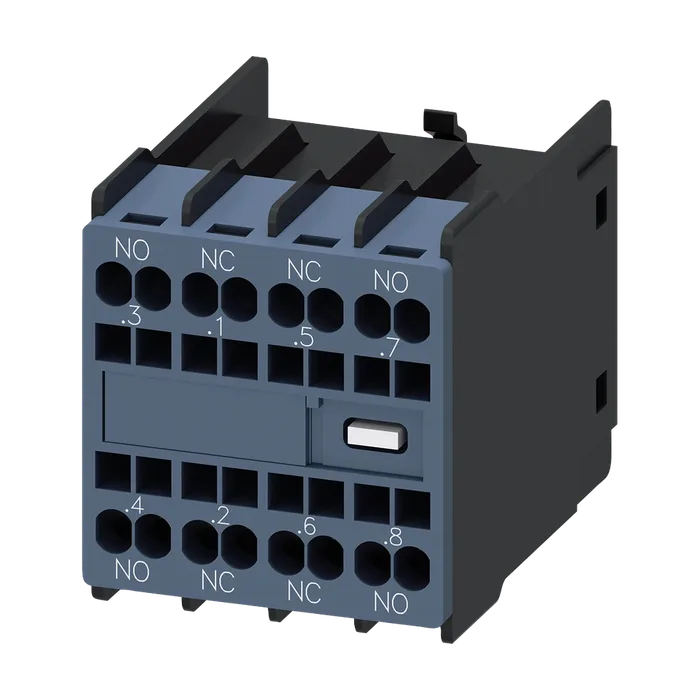

Вспомогательный выключатель с лицевой стороны, 2 НО + 2 НЗ Токопровод 1 НО, 1 НЗ, 1 НЗ, 1 НО для 3RH2 и 3RT2 Пружинная клемма .3/.4, .1/.2, .5/.6, .7/.8
1 332,32 ₽С НДС
Код товара: 3RH29112FB22
Доступен к заказу
01
Описание
Вспомогательный выключатель с лицевой стороны, 2 НО + 2 НЗ Токопровод 1 НО, 1 НЗ, 1 НЗ, 1 НО для 3RH2 и 3RT2 Пружинная клемма .3/.4, .1/.2, .5/.6, .7/.8
Торговая марка изделияSIRIUS
Пригодность к использованиювспомогательный и силовой контактор
Степень защиты IP с лицевой стороныIP20
Окружающая температура
При хранении-55 ... +80 °C
При эксплуатации-25 ... +60 °C
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный200 000
Надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
С запаздыванием срабатывания число замыкающих контактов для1
Вспомогательных контактов
С мгновенным срабатыванием1
С опережением срабатывания1
Рабочий ток вспомогательных контактов при AC-12
При 24 В10 А
При 230 В10 А
Макс.10 А
Рабочий ток
Вспомогательных контактов
При 125 В6 А
При 250 В — при AC-156 А
При 24 В6 А
При 230 В6 А
При 400 В3 А
При AC-15 при 690 В расчетное значение1 А
Рабочий ток
Вспомогательных контактов при DC-12
При 24 В10 А
При 110 В3 А
При 220 В1 А
При 2 токопроводящих дорожках в ряд при DC-12
При 24 В расчетное значение10 А
При 60 В расчетное значение10 А
При 110 В расчетное значение4 А
При 220 В расчетное значение2 А
При 440 В расчетное значение1,3 А
При 600 В расчетное значение0,65 А
При 3 токопроводящих дорожках в ряд при DC-12
При 24 В расчетное значение10 А
При 60 В расчетное значение10 А
При 110 В расчетное значение10 А
При 220 В расчетное значение3,6 А
При 440 В расчетное значение2,5 А
При 600 В расчетное значение1,8 А
Рабочий ток
Вспомогательных контактов при DC-13
При 24 В6 А
При 60 В2 А
При 110 В1 А
При 220 В0,3 А
При 2 токопроводящих дорожках в ряд при DC-13
При 24 В расчетное значение10 А
При 60 В расчетное значение3,5 А
При 110 В расчетное значение1,3 А
При 220 В расчетное значение0,9 А
При 440 В расчетное значение0,2 А
При 600 В расчетное значение0,1 А
При 3 токопроводящих дорожках в ряд при DC-13
При 24 В расчетное значение10 А
При 60 В расчетное значение4,7 А
При 110 В расчетное значение3 А
При 220 В расчетное значение1,2 А
При 440 В расчетное значение0,5 А
При 600 В расчетное значение0,26 А
Вид крепленийкрепление с защелкой
Ширина36 мм
Высота41,5 мм
Глубина47,7 мм
Исполнение разъема питания для цепи вспомогательного и оперативного токапружинный зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
С заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Без заделки концов кабеля2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 14)
Функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Нет
Функция изделия принудительная коммутация согласно МЭК 60947-5-1Нет
Артикул3RH2911-2FB22
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,049 Кг
Вид продуктовБлоки вспомогательных контактов
ПроизводительSiemens
Ценовая Группа41B
Группа Продукта5344
Размер упаковки53,00 x 57,00 x 46,00
Единицы Измерения1 шт.
Описание ПродуктаМОДУЛЬ БЛОК-КОНТАКТОВ 11U, 2НО+2НЗ: 1НО, 1НЗ, 1НЗ, 1НО, Д. ВСПОМ. КОНТАКТОРОВ И КОНТАКТОРОВ ДЛЯ КОММУТАЦИИ ЭЛЕКТРОДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00 И S0, ПРУЖИННЫЕ КЛЕММЫ, DIN EN 50005
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RH2911-2FB22
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
