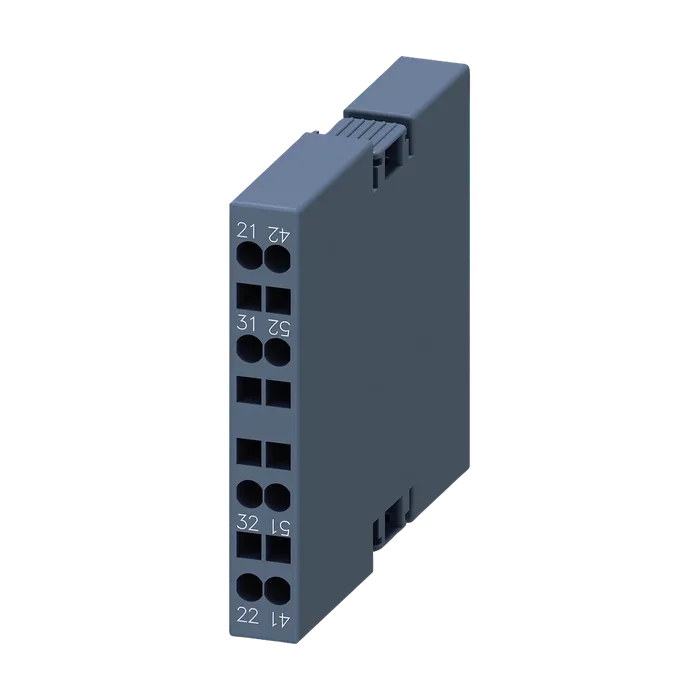

Торговая марка изделия SIRIUS
Пригодность к использованию вспомогательный и силовой контактор
Степень защиты IP с лицевой стороны IP20
Окружающая температура
При хранении -55 ... +80 °C
При эксплуатации -25 ... +60 °C
Механический срок службы (коммутационных циклов) типичный 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 200 000
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Вспомогательных контактов
С мгновенным срабатыванием 2
С запаздыванием срабатывания число замыкающих контактов для 0
Вспомогательных контактов
С мгновенным срабатыванием 0
С опережением срабатывания 0
Рабочий ток вспомогательных контактов при AC-12
При 24 В 10 А
При 230 В 10 А
Макс. 10 А
Рабочий ток
Вспомогательных контактов
При 125 В 6 А
При 250 В — при AC-15 6 А
При 24 В 6 А
При 230 В 6 А
При 400 В 3 А
При AC-15 при 690 В расчетное значение 1 А
Рабочий ток
Вспомогательных контактов при DC-12
При 24 В 10 А
При 110 В 3 А
При 220 В 1 А
При 2 токопроводящих дорожках в ряд при DC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 4 А
При 220 В расчетное значение 2 А
При 440 В расчетное значение 1,3 А
При 600 В расчетное значение 0,65 А
При 3 токопроводящих дорожках в ряд при DC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 220 В расчетное значение 3,6 А
При 440 В расчетное значение 2,5 А
При 600 В расчетное значение 1,8 А
Рабочий ток
Вспомогательных контактов при DC-13
При 24 В 6 А
При 60 В 2 А
При 110 В 1 А
При 220 В 0,3 А
При 2 токопроводящих дорожках в ряд при DC-13
При 24 В расчетное значение 10 А
При 60 В расчетное значение 3,5 А
При 110 В расчетное значение 1,3 А
При 220 В расчетное значение 0,9 А
При 440 В расчетное значение 0,2 А
При 600 В расчетное значение 0,1 А
При 3 токопроводящих дорожках в ряд при DC-13
При 24 В расчетное значение 10 А
При 60 В расчетное значение 4,7 А
При 110 В расчетное значение 3 А
При 220 В расчетное значение 1,2 А
При 440 В расчетное значение 0,5 А
При 600 В расчетное значение 0,26 А
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
С заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
