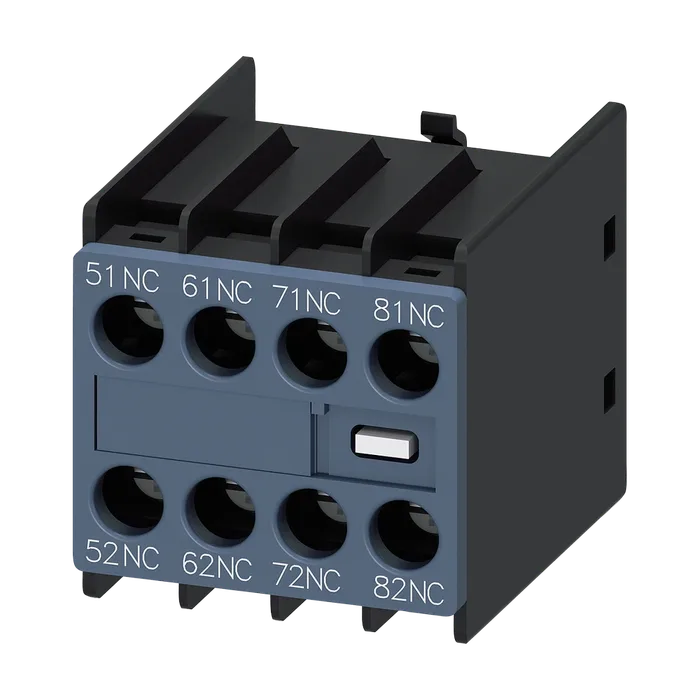

Вспомогательный выключатель с лицевой стороны, 4 НЗ Токопровод 1 НЗ, 1 НЗ, 1 НЗ, 1 НЗ для вспомогательного контактора Типоразмер S00 Винтовой зажим 51/52, 61/62, 71/72, 81/82 с физической кодировкой; только со вспом. контакторами 3RH2140* и 3RH2440* Возможность комбинирования (согласно EN 50011)
1 538 ₽С НДС
Код товара: 3RH29111GA04
Доступен к заказу
01
Описание
Вспомогательный выключатель с лицевой стороны, 4 НЗ Токопровод 1 НЗ, 1 НЗ, 1 НЗ, 1 НЗ для вспомогательного контактора Типоразмер S00 Винтовой зажим 51/52, 61/62, 71/72, 81/82 с физической кодировкой; только со вспом. контакторами 3RH2140* и 3RH2440* Возможность комбинирования (согласно EN 50011)
Торговая марка изделияSIRIUS
Пригодность к использованиювспомогательный контактор
Степень защиты IP с лицевой стороныIP20
Окружающая температура
При хранении-55 ... +80 °C
При эксплуатации-25 ... +60 °C
Механический срок службы (коммутационных циклов) типичный10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный200 000
Надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
С запаздыванием срабатывания число замыкающих контактов для0
Вспомогательных контактов
С мгновенным срабатыванием0
С опережением срабатывания0
Рабочий ток вспомогательных контактов при AC-12
При 24 В10 А
При 230 В10 А
Макс.10 А
Рабочий ток
Вспомогательных контактов
При 125 В6 А
При 250 В — при AC-156 А
При 24 В6 А
При 230 В6 А
При 400 В3 А
При AC-15 при 690 В расчетное значение1 А
Рабочий ток
Вспомогательных контактов при DC-12
При 24 В10 А
При 110 В3 А
При 220 В1 А
При 2 токопроводящих дорожках в ряд при DC-12
При 24 В расчетное значение10 А
При 60 В расчетное значение10 А
При 110 В расчетное значение4 А
При 220 В расчетное значение2 А
При 440 В расчетное значение1,3 А
При 600 В расчетное значение0,65 А
При 3 токопроводящих дорожках в ряд при DC-12
При 24 В расчетное значение10 А
При 60 В расчетное значение10 А
При 110 В расчетное значение10 А
При 220 В расчетное значение3,6 А
При 440 В расчетное значение2,5 А
При 600 В расчетное значение1,8 А
Рабочий ток
Вспомогательных контактов при DC-13
При 24 В6 А
При 60 В2 А
При 110 В1 А
При 220 В0,3 А
При 2 токопроводящих дорожках в ряд при DC-13
При 24 В расчетное значение10 А
При 60 В расчетное значение3,5 А
При 110 В расчетное значение1,3 А
При 220 В расчетное значение0,9 А
При 440 В расчетное значение0,2 А
При 600 В расчетное значение0,1 А
При 3 токопроводящих дорожках в ряд при DC-13
При 24 В расчетное значение10 А
При 60 В расчетное значение4,7 А
При 110 В расчетное значение3 А
При 220 В расчетное значение1,2 А
При 440 В расчетное значение0,5 А
При 600 В расчетное значение0,26 А
Вид крепленийкрепление с защелкой
Ширина36 мм
Высота37,5 мм
Глубина43,7 мм
Исполнение разъема питания для цепи вспомогательного и оперативного токавинтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
С заделкой концов кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14)
Функция изделия принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Нет
Функция изделия принудительная коммутацияДа
Согласно МЭК 60947-5-1
Примечание3RH2 с
Артикул3RH2911-1GA04
Каталог IDCC-IC10
Код группыR711
Товарный код85365080
Вес Нетто (Кг)0,059 Кг
Вид продуктовБлоки вспомогательных контактов
ПроизводительSiemens
Ценовая Группа41B
Группа Продукта5344
Размер упаковки50,00 x 62,00 x 45,00
Единицы Измерения1 шт.
Описание ПродуктаМодуль блок-контактов, 4НЗ: 1НЗ, 1НЗ, 1НЗ, 1НЗ, только для вспомогат.контакторов 3RH2140* и 3RH2440*, винтовые присоед., маркир. DIN EN 50011
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RH2911-1GA04
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
