Вспомогательный контактор 3RH Siemens 3RH2353-1CK20-0KA0
Доступен к заказу

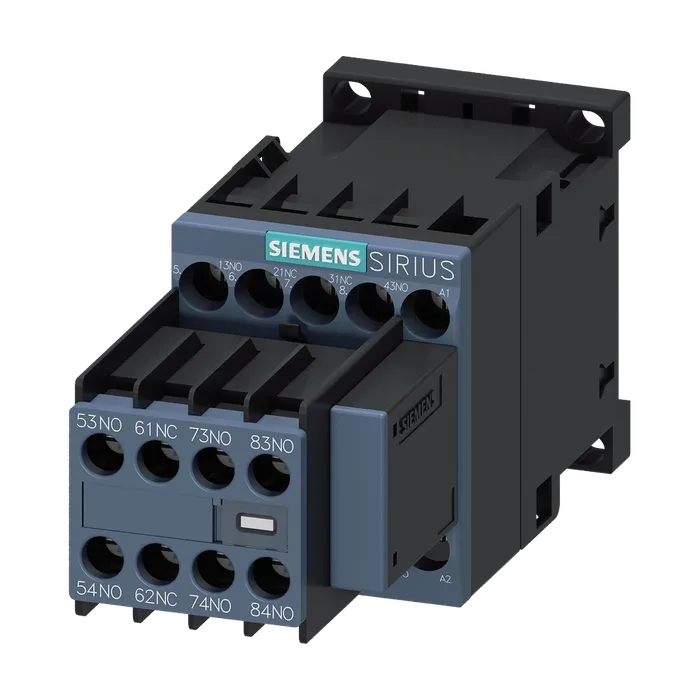

Вспомогательный контактор 3RH Siemens 3RH2353-1CK20-0KA0
Вспомогательный контактор, 5 НО + 3 НЗ, 120 В AC, 50/60 Гц, типоразмер S00, винтовой зажим, 2 НО + 2 НЗ, базовое устройство/DIN EN Варистор установлен
3 484,12 ₽ С НДС
Код товара: 3RH23531CK200KA0
Доступен к заказу
01
Описание
Вспомогательный контактор, 5 НО + 3 НЗ, 120 В AC, 50/60 Гц, типоразмер S00, винтовой зажим, 2 НО + 2 НЗ, базовое устройство/DIN EN Варистор установлен
Торговая марка изделия SIRIUS
Наименование изделия Вспомогательный контактор
Наименование типа изделия 3RH2
Типоразмер контактора S00
Дополнение изделия вспомогательный выключатель Нет
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Ударопрочность при прямоугольном импульсе
При переменном токе 7,3g / 5 ms, 4,7g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 11,4g / 5 ms, 7,3g / 10 мс
Циклов)
Контактора типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 07/01/2006
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
При переменном токе 10 000 1/h
При постоянном токе 10 000 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменном Переменный ток
Токе
При 50 Гц расчетное значение 120 В
При 60 Гц расчетное значение 120 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 60 Гц
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц 0,85 ... 1,1
Исполнение ограничителя перенапряжений с варистором
Полная начальная пусковая мощность электромагнитной катушки при переменном токе 37 ВА
Коэффициент мощности, индуктивный при начальной пусковой мощности 0,8
Полная мощность удержания электромагнитной катушки при переменном токе 5,7 ВА
Коэффициент мощности, индуктивный при мощности удержания катушки 0,25
Задержка замыкания
При переменном токе 8 ... 33 мс
Задержка размыкания
При переменном токе 4 ... 15 мс
Длительность электрической дуги 10 ... 15 мс
Число размыкающих контактов для 3
Вспомогательных контактов
С мгновенным срабатыванием 3
Число замыкающих контактов для 5
Вспомогательных контактов
С мгновенным срабатыванием 5
Цифровой и буквенный идентификатор коммутационных элементов 53 E
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 6 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение рабочий ток при 1 токопроводящей дорожке при 1 А
При 24 В расчетное значение 10 А
При 110 В расчетное значение 3 А
При 220 В расчетное значение 1 А
При 440 В расчетное значение 0,3 А
При 600 В расчетное значение рабочий ток при 2 токопроводящих дорожках в ряд 0,15 А
При DC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 4 А
При 220 В расчетное значение 2 А
При 440 В расчетное значение 1,3 А
При 600 В расчетное значение рабочий ток при 3 токопроводящих дорожках в ряд 0,65 А
При DC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 220 В расчетное значение 3,6 А
При 440 В расчетное значение 2,5 А
При 600 В расчетное значение 1,8 А
Частота коммутации при DC-12 макс. рабочий ток при 1 токопроводящей дорожке при 1 000 1/h
При 24 В расчетное значение 6 А
При 110 В расчетное значение 1 А
При 220 В расчетное значение 0,3 А
При 440 В расчетное значение 0,14 А
При 600 В расчетное значение 0,1 А
При DC-13
При 24 В расчетное значение 10 А
При 60 В расчетное значение 3,5 А
При 110 В расчетное значение 1,3 А
При 220 В расчетное значение 0,9 А
При 440 В расчетное значение 0,2 А
При 600 В расчетное значение рабочий ток при 3 токопроводящих дорожках в ряд 0,1 А
При DC-13
При 24 В расчетное значение 10 А
При 60 В расчетное значение 4,7 А
При 110 В расчетное значение 3 А
При 220 В расчетное значение 1,2 А
При 440 В расчетное значение 0,5 А
При 600 В расчетное значение 0,26 А
Частота коммутации при DC-13 макс. 1 000 1/h
Исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В C-характеристика: 6 A; 0,4 кА
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 57,5 мм
Ширина 45 мм
Глубина 117 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 10 мм
Вверх 10 мм
Вбок 6 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 6 мм
Исполнение разъема питания для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14), 2x 12
Функция изделия принудительная коммутация согласно МЭК 60947-5-1 Да
Значение В10 при высокой приоритетности запроса 1 000 000; при 0,3 x Ie
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Артикул 3RH2353-1CK20-0KA0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,290 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 41A
Группа Продукта 5331
Размер упаковки 50,00 x 61,50 x 120,50
Единицы Измерения 1 шт.
Описание Продукта Вспомогательный контактор, 5 НО + 3 НЗ, 120 В AC, 50/60 Гц, типоразмер S00, винтовой зажим, 2 НО + 2 НЗ, базовое устройство/DIN EN Варистор установлен
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RH2353-1CK20-0KA0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
