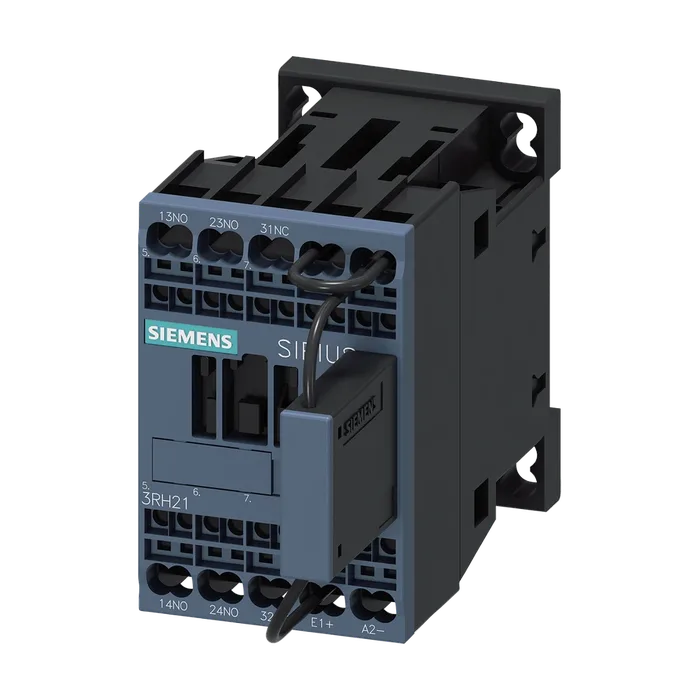

Вспомогательный контактор 3RH Siemens 3RH2122-2LJ80-0LA0
Доступен к заказу
Вспомогательный контактор 3RH Siemens 3RH2122-2LJ80-0LA0
Вспомогательный контактор для ж/д 2 НО + 1 НЗ, 72 В DC, 0,7–1,25* US, со встроенным варистором, 3-полюсный, типоразмер S00, Пружинная клемма
3 627,92 ₽ С НДС
Код товара: 3RH21222LJ800LA0
Доступен к заказу
01
Описание
Вспомогательный контактор для ж/д 2 НО + 1 НЗ, 72 В DC, 0,7–1,25* US, со встроенным варистором, 3-полюсный, типоразмер S00, Пружинная клемма
Торговая марка изделия SIRIUS
Наименование изделия Вспомогательный контактор
Наименование типа изделия 3RH2
Типоразмер контактора S00
Дополнение изделия вспомогательный выключатель Да
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 6 кВ
Ударопрочность при прямоугольном импульсе
При постоянном токе 10g / 5 ms, 5g / 10 мс
Ударопрочность при синусовом импульсе
При постоянном токе механический срок службы (коммутационных 15g / 5 ms, 8g / 10 мс
Циклов)
Контактора типичный 30 000 000
Контактора с насаженным блоком вспомогательных электронных выключателей типичный 5 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -55 ... +80 °C
Относительная атмосферная влажность мин. 10 %
Относительная атмосферная влажность при 55 ° согласно МЭК 60068-2-30 макс. 95 % C
При переменном токе 10 000 1/h
При постоянном токе 10 000 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянном токе Постоянный ток
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 72 В
Электромагнитной катушки при постоянном токе
Исходное значение 0,7
Конечное значение 1,25
Исполнение ограничителя перенапряжений с варистором
Начальная пусковая мощность электромагнитной катушки при постоянном токе 13 Вт
Мощность удержания электромагнитной катушки при постоянном токе 4 Вт
Задержка замыкания
При постоянном токе 25 ... 130 мс
Задержка размыкания
При постоянном токе 7 ... 20 мс
Длительность электрической дуги 10 ... 15 мс
Число размыкающих контактов для 1
Вспомогательных контактов
С мгновенным срабатыванием 1
Число замыкающих контактов для 2
Вспомогательных контактов
С мгновенным срабатыванием 2
Цифровой и буквенный идентификатор коммутационных элементов 21
Рабочий ток при AC-12 макс. 10 А
Рабочий ток при AC-15
При 230 В расчетное значение 10 А
При 400 В расчетное значение 3 А
При 500 В расчетное значение 2 А
При 690 В расчетное значение рабочий ток при 1 токопроводящей дорожке при 1 А
При 24 В расчетное значение 10 А
При 110 В расчетное значение 3 А
При 220 В расчетное значение 1 А
При 440 В расчетное значение 0,3 А
При 600 В расчетное значение рабочий ток при 2 токопроводящих дорожках в ряд 0,15 А
При DC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 4 А
При 220 В расчетное значение 2 А
При 440 В расчетное значение 1,3 А
При 600 В расчетное значение рабочий ток при 3 токопроводящих дорожках в ряд 0,65 А
При DC-12
При 24 В расчетное значение 10 А
При 60 В расчетное значение 10 А
При 110 В расчетное значение 10 А
При 220 В расчетное значение 3,6 А
При 440 В расчетное значение 2,5 А
При 600 В расчетное значение 1,8 А
Частота коммутации при DC-12 макс. рабочий ток при 1 токопроводящей дорожке при 1 000 1/h
При 24 В расчетное значение 10 А
При 110 В расчетное значение 1 А
При 220 В расчетное значение 0,3 А
При 440 В расчетное значение 0,14 А
При 600 В расчетное значение рабочий ток при 2 токопроводящих дорожках в ряд 0,1 А
При DC-13
При 24 В расчетное значение 10 А
При 60 В расчетное значение 3,5 А
При 110 В расчетное значение 1,3 А
При 220 В расчетное значение 0,9 А
При 440 В расчетное значение 0,2 А
При 600 В расчетное значение рабочий ток при 3 токопроводящих дорожках в ряд 0,1 А
При DC-13
При 24 В расчетное значение 10 А
При 60 В расчетное значение 4,7 А
При 110 В расчетное значение 3 А
При 220 В расчетное значение 1,2 А
При 440 В расчетное значение 0,5 А
При 600 В расчетное значение 0,26 А
Частота коммутации при DC-13 макс. 1 000 1/h
Исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В C-характеристика: 6 A; 0,4 кА
Надежность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 70 мм
Ширина 45 мм
Глубина 116 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 0 мм
До заземленных компонентов
Вперед 10 мм
Вверх 10 мм
Вбок 6 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Вверх 10 мм
Вниз 10 мм
Вбок 6 мм
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 12)
Функция изделия принудительная коммутация согласно МЭК 60947-5-1 Да
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000; при 0,3 x Ie
Доля опасных отказов
При низкой приоритетности запроса согласно SN 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Артикул 3RH2122-2LJ80-0LA0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,329 Кг
Вид продуктов Вспомогательные контакторы SIRIUS 3RH21
Производитель Siemens
Ценовая Группа 41A
Группа Продукта 5331
Размер упаковки 50,00 x 73,50 x 124,50
Единицы Измерения 1 шт.
Описание Продукта ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР FOR RAILWAY, 2NO+1NC, DC 72V, 0,7.. .1,25*US, W/VARISTOR INTEGRATED, 3-POLE, ТИПОРАЗМЕР S00, SPRING-LOADED TERMINAL
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RH2122-2LJ80-0LA0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 70 дней
