Твердотельное реле 3RF Siemens 3RF3412-2BB24
Доступен к заказу

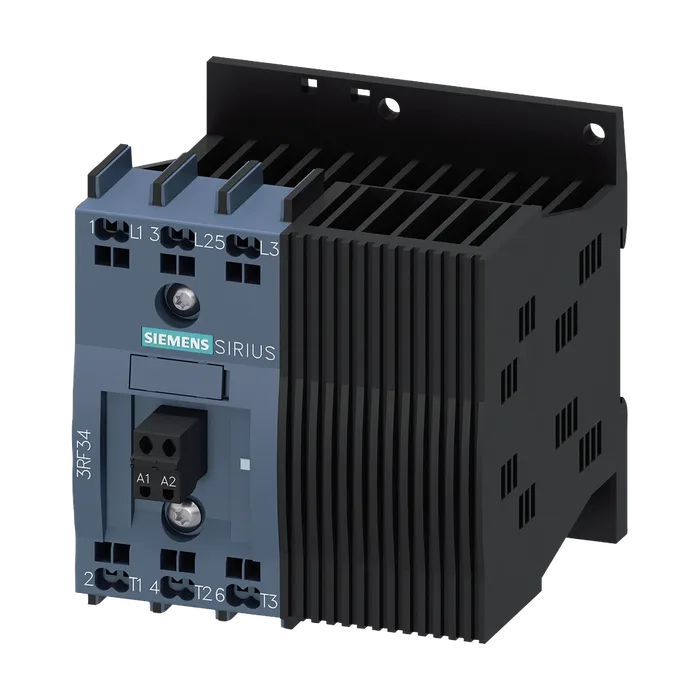

Твердотельное реле 3RF Siemens 3RF3412-2BB24
Полупроводниковый контактор, 3-фазный, 3RF3 53/12,5 A AC/40 °C 48–480 В DC/110–230 В AC с управлением по 2 фазам с мгновенным включением Пружинная клемма
9 697,88 ₽ С НДС
Код товара: 3RF34122BB24
Доступен к заказу
01
Описание
Полупроводниковый контактор, 3-фазный, 3RF3 53/12,5 A AC/40 °C 48–480 В DC/110–230 В AC с управлением по 2 фазам с мгновенным включением Пружинная клемма
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковый контактор
Исполнение изделия 2-фазный, управляемый
Наименование типа изделия 3RF34
Функция изделия мощность потерь [Вт] при расчетном значении Мгновенно срабатывающий
Тока
При переменном токе в теплом рабочем состоянии 22 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 7,33 Вт
Без тока нагрузки типичный 3,5 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Переменный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Сертификат соответствия CE / UL / CSA / CCC / C-Tick (RCM)
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 480 В
При 60 Гц расчетное значение 48 ... 480 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 506 В
При 60 Гц 40 ... 506 В
Рабочий ток
При AC-3 при 400 В расчетное значение 12,5 А
При AC-53a при 400 В при окружающей температуре 40 °C расчетное значение 12,5 А
Рабочий ток мин. 500 мА
Рабочая мощность
При AC-3 при 400 В расчетное значение 5,5 кВт
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 1 200 А
Значение I2t макс. 7 200 A²·s
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при Переменный ток
Переменном токе
При 50 Гц 110 ... 230 В
При 60 Гц 110 ... 230 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Относительный симметричный допуск частоты оперативного напряжения питания оперативное напряжение питания при переменном 10 %
Токе
При 50 Гц конечное значение сигнала <0>- распознавание 40 В
При 60 Гц конечное значение сигнала <0>- распознавание 40 В
Оперативное напряжение питания
При переменном токе начальное значение сигнала <1> распознавание 90 В
Симметричный допуск на частоту сети коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 5 Гц
Переменном токе при 50 Гц
Исходное значение 0,82
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,82
Конечное значение оперативный ток при мин. оперативном 1,1
Напряжении питания
При переменном токе 2 мА
Оперативный ток при переменном токе расчетное значение 15 мА
Время задержки включения 5 мс
Время задержки отключения 30 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Монтажное положение вертикальной
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Высота 95 мм
Ширина 90 мм
Глубина 100,8 мм
Монтаже
Вверх 70 мм
Вниз 50 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (18 ... 14)
Главных контактов
Однопроводной или многопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 1,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 0,5 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 2,5 мм²
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 14 ... 10
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 10 мм
Электродвигателя
При 480 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 7,6 А
Фазного электродвигателя
При 200/208 В расчетное значение 2 hp
При 220/230 В расчетное значение 2 hp
При 460/480 В расчетное значение 5 hp
Доля опасных отказов при высокой приоритетности запроса согласно SN 31920 50 %
Средняя наработка на отказ (MTTF) при высокой приоритетности запроса 76 a
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя класс A для промышленного сектора
Заводской номер изделия
Предохранителя gR для защиты полупроводников в исполнении NH используемый 3NE1818-0
Предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый 5SE1363
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8021-1
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 10 x 38 мм используемый 3NC1032
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1450
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2280
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA3810-6
При цилиндрической конструкции 10 x 38 мм используемый 3NW6010-1
При цилиндрической конструкции 22 x 58 мм используемый 3NW6210-1
Артикул 3RF3412-2BB24
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,484 Кг
Вид продуктов Полупроводниковые коммутационные устройства для двигателей
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 97,00 x 109,00 x 112,00
Единицы Измерения 1 шт.
Описание Продукта 3-Ф. ПОЛУПРОВОДНИКОВЫЙ КОНТАКТОР 3RF3 AC53 12.5A 40 ГРАД. С, 48-480V, / 110-230V AC УПРАВЛЕНИЕ ПО 2-М ФАЗАМ МГНОВЕННАЯ КОММУТАЦИЯ, ПРУЖИННЫЕ КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF3412-2BB24
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
