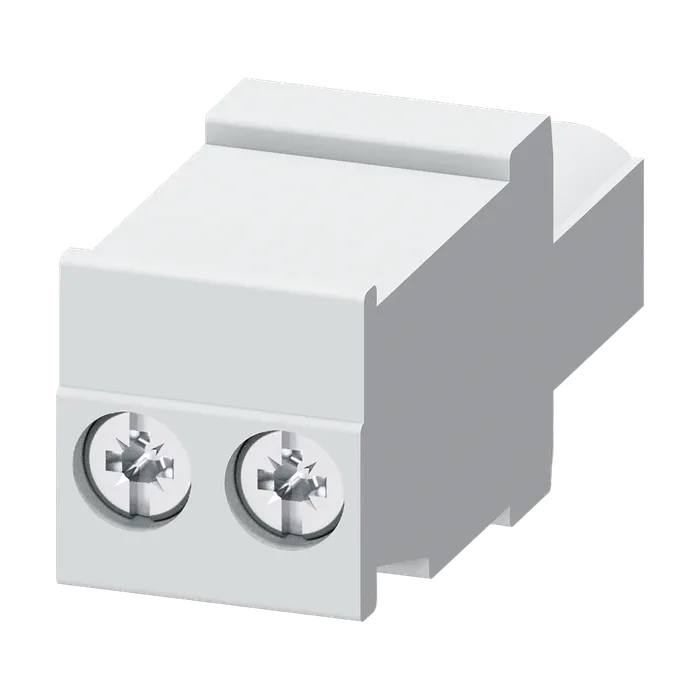

Замена контрольного штекера для 3RF20/21/22/3RF23/24 Резьбовые соединения Цвет: серый, маркировка A1 A2
Торговая марка изделия SIRIUS
Наименование изделия контрольный разъем
Функция изделия для полупроводникового реле / контактора 3RF2
Степень загрязнения 3
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Директива RoHS (дата) 07/01/2006
Рабочая частота расчетное значение 50 ... 60 Гц
Ухудшение температуры 40 °C
Число переключающих контактов для вспомогательных контактов 0
Вид креплений втычной
Последовательный монтаж Да
Ширина 10 мм
Исполнение разъема питания
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Начальный пусковой крутящий момент для вспомогательных и управляющих контактов при винтовом зажиме 0,5 ... 0,6 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 сектора
