Твердотельное реле 3RF Siemens 3RF2430-1AB45
Доступен к заказу

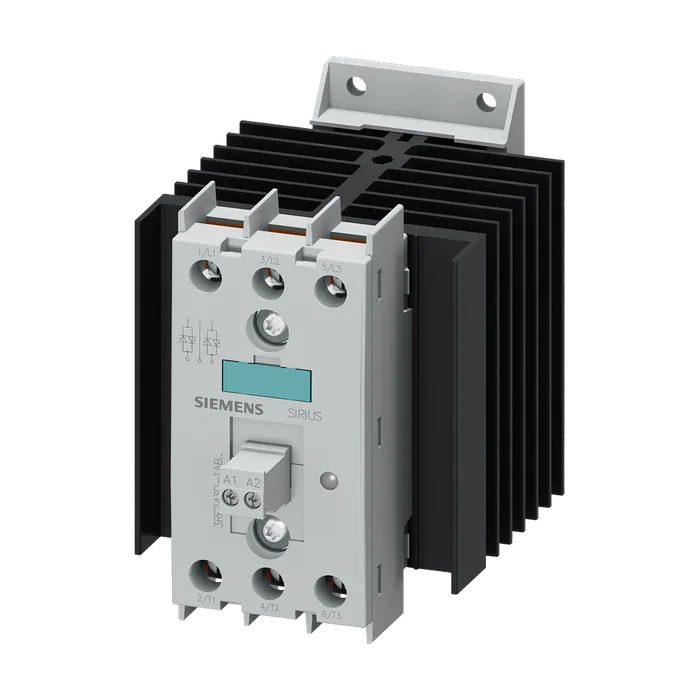

Твердотельное реле 3RF Siemens 3RF2430-1AB45
Полупроводниковый контактор, 3-фазный, 3RF2 51/30 A AC/40 °C 48–600 В/4–30 В DC с управлением по 2 фазам Винтовые зажимы Запирающее напряжение 1200 В
32 364 ₽ С НДС
Код товара: 3RF24301AB45
Доступен к заказу
01
Описание
Полупроводниковый контактор, 3-фазный, 3RF2 51/30 A AC/40 °C 48–600 В/4–30 В DC с управлением по 2 фазам Винтовые зажимы Запирающее напряжение 1200 В
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковый контактор
Исполнение изделия 2-фазный, управляемый
Наименование типа изделия 3RF24
Заводской номер изделия
_2 предлагаемых принадлежностей 3RF2900-0EA18
Наименование изделия
_2 предлагаемых принадлежностей Конвертер
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 61 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 20,33 Вт
Без тока нагрузки типичный 0,9 Вт
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 07/01/2006
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 600 В
При 60 Гц расчетное значение 48 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 660 В
При 60 Гц 40 ... 660 В
Рабочий ток
При AC-51 расчетное значение 30 А
При AC-51 согласно МЭК 60947-4-3 22 А
Согласно UL 508 расчетное значение 22 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 1 200 А
Значение I2t макс. 7 200 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 4 ... 30 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 4 В
При постоянном токе конечное значение сигнала <0>-распознавание 1 В
Симметричный допуск на частоту сети оперативный ток при мин. оперативном 5 Гц
Напряжении питания
При постоянном токе 22 мА
Оперативный ток при постоянном токе расчетное значение 30 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Высота 100 мм
Ширина 74,5 мм
Глубина 119,5 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (14 ... 10)
Главных контактов
Однопроводной или многопроводной 1,5 ... 6 мм²
Тонкожильный с заделкой концов кабеля 1 ... 10 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 14 ... 10
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 18 ... 22 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 7,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 7 мм
Для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя класс A для промышленного сектора
Заводской номер изделия
Предохранителя gR для защиты полупроводников в исполнении NH используемый 3NE1803-0
Предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый 5SE1335; Макс. рабочее напряжение 400 В!
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8003-1
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 10 x 38 мм используемый 3NC1032
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1450
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый заводской номер изделия предохранителя gG в 3NC2280
Исполнении NH используемый
Артикул 3RF2430-1AB45
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,470 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 110,00 x 125,00 x 172,00
Единицы Измерения 1 шт.
Описание Продукта ПОЛУПРОВОДНИКОВЫЙ КОНТАКТОР 3RF2, 3-Ф.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2430-1AB45
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 2 дня
