Твердотельное реле 3RF Siemens 3RF2370-3AA22
Доступен к заказу

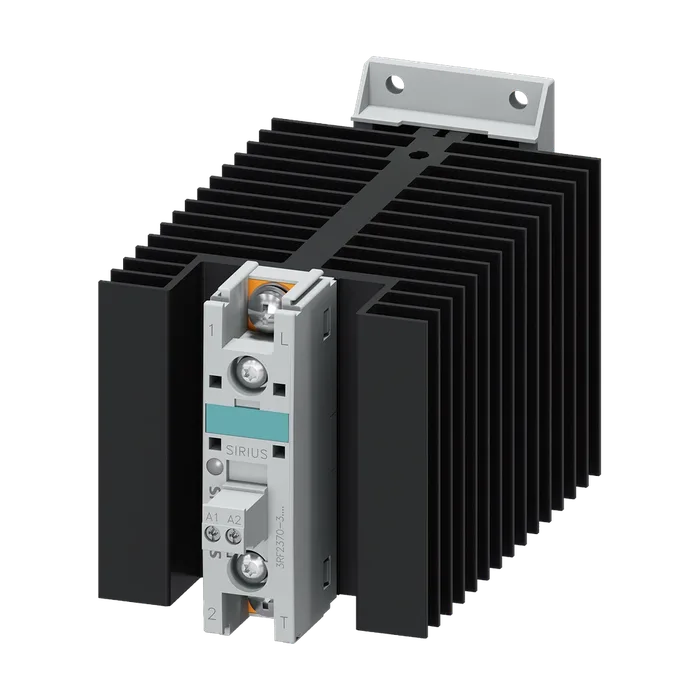

Твердотельное реле 3RF Siemens 3RF2370-3AA22
Полупроводниковый контактор, 1-фазный, 3RF2 51/70 A AC/40 °C 24–230 В DC/110–230 В AC Контакт для кольцевого кабельного наконечника С 21.5.2018 Размеры и схема сверления изменились, сектора
8 153,47 ₽ С НДС
Код товара: 3RF23703AA22
Доступен к заказу
01
Описание
Полупроводниковый контактор, 1-фазный, 3RF2 51/70 A AC/40 °C 24–230 В DC/110–230 В AC Контакт для кольцевого кабельного наконечника С 21.5.2018 Размеры и схема сверления изменились, сектора
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковый контактор
Исполнение изделия 1-фазный
Наименование типа изделия 3RF23
Заводской номер изделия
_1 предлагаемых принадлежностей 3RF2900-3PA88
_4 предлагаемых принадлежностей 3RF2990-0GA33
Наименование изделия
_1 предлагаемых принадлежностей крышка клемм
_4 предлагаемых принадлежностей Контроль нагрузки
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 83 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 83 Вт
Без тока нагрузки типичный 3,5 Вт
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3
Тип напряжения оперативного напряжения питания Переменный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 07/01/2006
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 24 ... 230 В
При 60 Гц расчетное значение 24 ... 230 В
Рабочая частота расчетное значение рабочий диапазон относительно рабочего 50 ... 60 Гц
Напряжения при переменном токе
При 50 Гц 20 ... 253 В
При 60 Гц 20 ... 253 В
Рабочий ток
При AC-51 расчетное значение 70 А
При AC-51 согласно МЭК 60947-4-3 70 А
Согласно UL 508 расчетное значение 62 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 800 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 1 150 А
Значение I2t макс. 6 600 A²·s
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при Переменный ток
Переменном токе
При 50 Гц 110 ... 230 В
При 60 Гц 110 ... 230 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение оперативное напряжение питания при переменном 60 Гц
Токе
При 50 Гц конечное значение сигнала <0>- распознавание 40 В
При 60 Гц конечное значение сигнала <0>- распознавание 40 В
Оперативное напряжение питания
При переменном токе начальное значение сигнала <1> распознавание 90 В
Симметричный допуск на частоту сети оперативный ток при мин. оперативном 5 Гц
Напряжении питания
При переменном токе 2 мА
Оперативный ток при переменном токе расчетное значение 15 мА
Время задержки включения 40 ms; дополн. макс. полуволна
Время задержки отключения 40 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Высота 100 мм
Ширина 80 мм
Глубина 162 мм
Исполнение разъема питания
Для главной цепи Cоединение на кольцевых кабельных наконечниках
Для цепи вспомогательного и оперативного тока соединение для кольцевых кабельных наконечников
Вид подключаемых сечений проводов
Для главных контактов для кабельного наконечника JIS JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5
Для кабельного наконечника согласно DIN для главных контактов вид подключаемых сечений проводов DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M5
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 10 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 наличии крышки
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1820-0
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8020-1
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2200
Заводской номер изделия
Предохранителя NEOZED используемый 5SE2335; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Артикул 3RF2370-3AA22
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,643 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 110,00 x 157,50 x 97,50
Единицы Измерения 1 шт.
Описание Продукта ПОЛУПРОВОДНИКОВЫЙ КОНТАКТОР 3RF2 AC51 70A 40 ГРАД. C 24-230V / 110-230VAC ЗАЖИМЫ ДЛЯ КОЛЬЦЕВЫХ НАКОНЕЧНИКОВ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2370-3AA22
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
