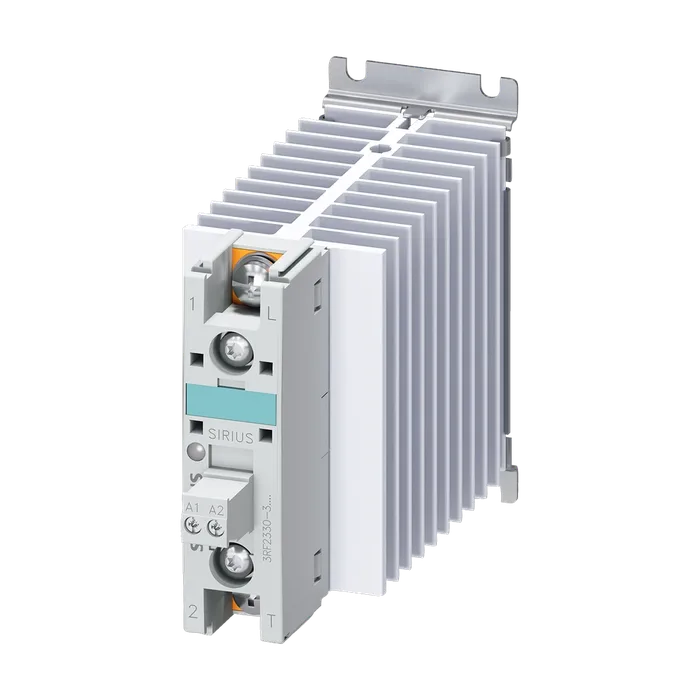

Полупроводниковый контактор, 1-фазный, 3RF2 51/30 A AC/40 °C 48–460 В/24 В DC Контакт для кольцевого кабельного наконечника
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковый контактор
Исполнение изделия 1-фазный
Наименование типа изделия 3RF23
Заводской номер изделия
Наименование изделия
_1 предлагаемых принадлежностей крышка клемм
_3 предлагаемых принадлежностей Конвертер
_4 предлагаемых принадлежностей Контроль нагрузки
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 33 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 33 Вт
Без тока нагрузки типичный 0,4 Вт
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 07/01/2006
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 460 В
При 60 Гц расчетное значение 48 ... 460 В
Рабочая частота расчетное значение рабочий диапазон относительно рабочего напряжения при переменном токе 50 ... 60 Гц
При 50 Гц 40 ... 506 В
При 60 Гц 40 ... 506 В
Рабочий ток
При AC-51 расчетное значение 30 А
При AC-51 согласно МЭК 60947-4-3 22 А
Согласно UL 508 расчетное значение 27 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 600 А
Значение I2t макс. 1 800 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 15 ... 24 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 15 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 5 В
Напряжении питания
При постоянном токе 13 мА
Оперативный ток при постоянном токе расчетное значение 15 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Высота 95 мм
Ширина 45 мм
Глубина 135,5 мм
Исполнение разъема питания
Для главной цепи Cоединение на кольцевых кабельных наконечниках
Для цепи вспомогательного и оперативного тока соединение для кольцевых кабельных наконечников
Вид подключаемых сечений проводов
Для главных контактов для кабельного наконечника JIS JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5
Для кабельного наконечника согласно DIN для главных контактов DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов начальный пусковой крутящий момент 1x (AWG 20 ... 12)
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M5
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 10 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 наличии крышки
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1803-0 Предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый 5SE1335
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8003-1 Предохранителя aR для защиты полупроводников при цилиндрической конструкции 10 x 38 мм используемый 3NC1032
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1450
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2263
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA6807; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
При цилиндрической конструкции 14 x 51 мм 3NW6105-1; Номинальный ток у данных предохранителей меньше, Используемый чем у полупроводниковых реле
При цилиндрической конструкции 22 x 58 мм 3NW6205-1; Номинальный ток у данных предохранителей меньше, Используемый чем у полупроводниковых реле
Заводской номер изделия
Предохранителя DIAZED используемый 5SB2711; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Предохранителя NEOZED используемый 5SE2320; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
