Твердотельное реле 3RF Siemens 3RF2330-2DA64
Доступен к заказу

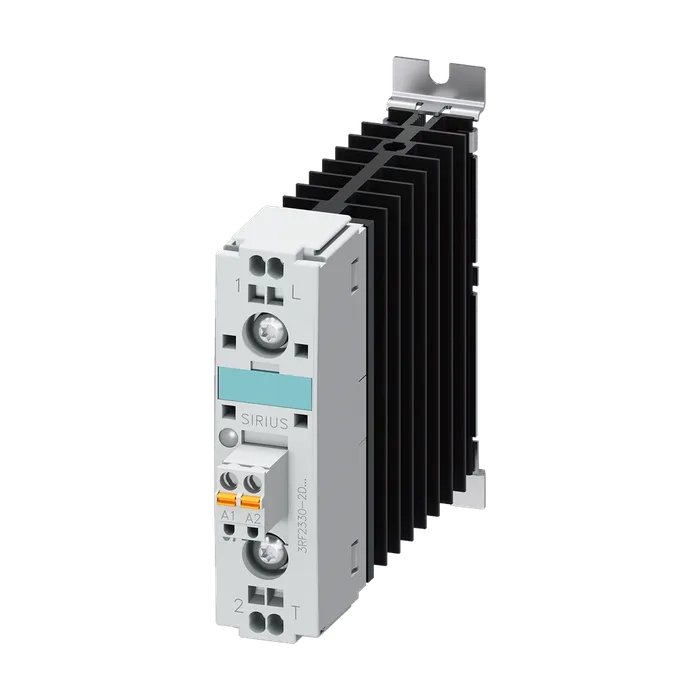

Твердотельное реле 3RF Siemens 3RF2330-2DA64
Полупроводниковый контактор, 1-фазный, 3RF2 51/30 A AC/40 °C 48–460 В/110 В DC Устойчивость к коротким замыканиям до 25 A с B- автоматом Пружинные клеммы
5 567,63 ₽ С НДС
Код товара: 3RF23302DA64
Доступен к заказу
01
Описание
Полупроводниковый контактор, 1-фазный, 3RF2 51/30 A AC/40 °C 48–460 В/110 В DC Устойчивость к коротким замыканиям до 25 A с B- автоматом Пружинные клеммы
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковый контактор
Исполнение изделия 1-фазный
Наименование типа изделия 3RF23
Заводской номер изделия
_1 предлагаемых принадлежностей 3RF2900-3PA88
Наименование изделия
_1 предлагаемых принадлежностей крышка клемм
Функция изделия мощность потерь [Вт] при расчетном значении Стойкий к короткому замыканию, с автоматом B
Тока
При переменном токе в теплом рабочем состоянии 33 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 33 Вт
Без тока нагрузки типичный 1,1 Вт
Напряжение развязки расчетное значение 600 В
Степень загрязнения 3
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 460 В
При 60 Гц расчетное значение 48 ... 460 В
Рабочая частота расчетное значение рабочий диапазон относительно рабочего 50 ... 60 Гц
Напряжения при переменном токе
При 50 Гц 40 ... 506 В
При 60 Гц 40 ... 506 В
Рабочий ток
При AC-51 расчетное значение 30 А
При AC-51 согласно МЭК 60947-4-3 22 А
Рабочий ток мин. 500 мА
Рабочий ток линейного защитного автомата при переменном токе расчетное значение 25 А
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 1 150 А
Значение I2t макс. 6 600 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе 77 ... 110 В
Оперативное напряжение питания
При постоянном токе конечное значение сигнала <0>-распознавание 40 В
Оперативный ток при постоянном токе расчетное значение 10 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Высота 95 мм
Ширина 22,5 мм
Глубина 120 мм
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (18 ... 14)
Главных контактов
Однопроводной или многопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 1,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 2,5 мм²
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 18 ... 14
Исполнение резьбы соединительного болта
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 10 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1803-0
Предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый 5SE1335
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8003-1
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 10 x 38 мм используемый 3NC1032
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1450
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2263
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA6807; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
При цилиндрической конструкции 14 x 51 мм 3NW6105-1; Номинальный ток у данных предохранителей меньше,
Используемый чем у полупроводниковых реле
При цилиндрической конструкции 22 x 58 мм 3NW6205-1; Номинальный ток у данных предохранителей меньше,
Используемый чем у полупроводниковых реле
Заводской номер изделия
Предохранителя DIAZED используемый 5SB2711; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Предохранителя NEOZED используемый 5SE2320; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Артикул 3RF2330-2DA64
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,188 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 28,00 x 108,50 x 147,00
Единицы Измерения 1 шт.
Описание Продукта Полупроводниковый контактор, 1-фазный, 3RF2 51/30 A AC/40 °C 48–460 В/110 В DC Устойчивость к коротким замыканиям до 25 A с B-автоматом Пружинные клеммы
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2330-2DA64
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) по запросу
