Твердотельное реле 3RF Siemens 3RF2255-3AB45
Доступен к заказу

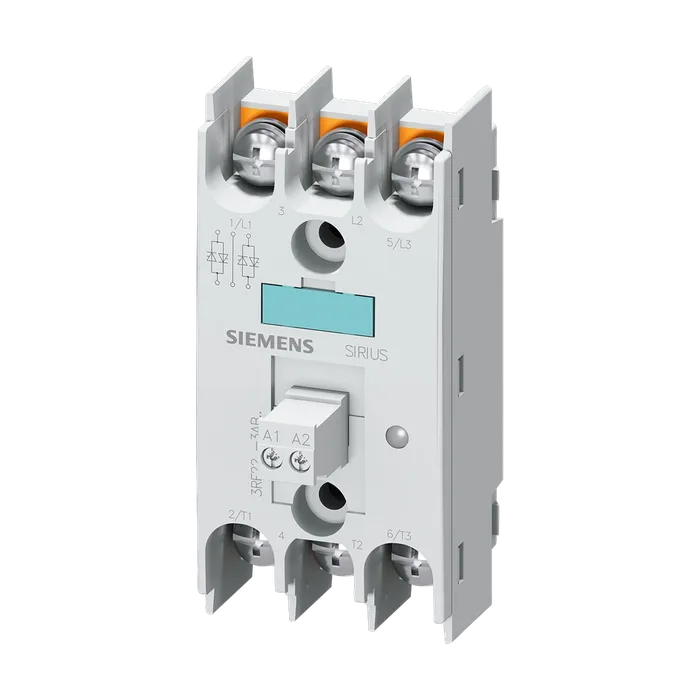

Твердотельное реле 3RF Siemens 3RF2255-3AB45
Полупроводниковое реле, 3-фазное, 3RF2 55 A/40 °C 48–600 В/4–30 В DC с управлением по 2 фазам Контакт для кольцевого кабельного наконечника Запирающее напряжение 1200 В
6 968,24 ₽ С НДС
Код товара: 3RF22553AB45
Доступен к заказу
01
Описание
Полупроводниковое реле, 3-фазное, 3RF2 55 A/40 °C 48–600 В/4–30 В DC с управлением по 2 фазам Контакт для кольцевого кабельного наконечника Запирающее напряжение 1200 В
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 2-фазный, управляемый
Наименование типа изделия 3RF22
Заводской номер изделия
_2 предлагаемых принадлежностей 3RF2900-0EA18
Наименование изделия
_2 предлагаемых принадлежностей Конвертер
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 151 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 151 Вт
Без тока нагрузки типичный 0,5 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 07/01/2006
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 600 В
При 60 Гц расчетное значение 48 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 660 В
При 60 Гц рабочий ток 40 ... 660 В
При AC-51 расчетное значение 50 А
Согласно UL 508 расчетное значение 55 А
Допустимый ток длительной нагрузки макс. 55 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 100 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 600 А
Значение I2t макс. 1 800 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе 4 ... 30 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 4 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 1 В
Напряжении питания
При постоянном токе 22 мА
Оперативный ток при постоянном токе расчетное значение 30 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 95 мм
Ширина 45 мм
Глубина 47 мм
Исполнение разъема питания
Для главной цепи Cоединение на кольцевых кабельных наконечниках
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 18 ... 22 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 7 мм
Для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя класс A для промышленного сектора
Заводской номер изделия
Предохранителя gR для защиты 3NE1803-0; Номинальный ток у данных предохранителей меньше,
Полупроводников в исполнении NH используемый чем у полупроводниковых реле
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8018-1
Предохранителя aR для защиты 3NC1450; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 14 x 51 мм используемый чем у полупроводниковых реле
Предохранителя aR для защиты 3NC2250; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 22 x 58 мм используемый заводской номер изделия предохранителя gG в чем у полупроводниковых реле
Исполнении NH используемый
Stu 0,25K/W
Tlei 100 0,35K/W
Lus r ) 0,43K/W
Lve Modu / loss r e w po le 5 15 25 35 45 Modu Device current / Gerätestrom I ( (W80 0,55K/W PM 0,75K/W 60 1,15K/W 1,8K/W 40 2,8K/W 4K/W 20 5K/W 7K/W 0 55 0 10 20 30 40 50 60 A)
Артикул 3RF2255-3AB45
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,140 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 47,00 x 114,00 x 55,00
Единицы Измерения 1 шт.
Описание Продукта ПОЛУПРОВОДНИКОВОЕ РЕЛЕ3-PHASE 3RF2
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2255-3AB45
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
