Твердотельное реле 3RF Siemens 3RF2255-2AB45
Доступен к заказу

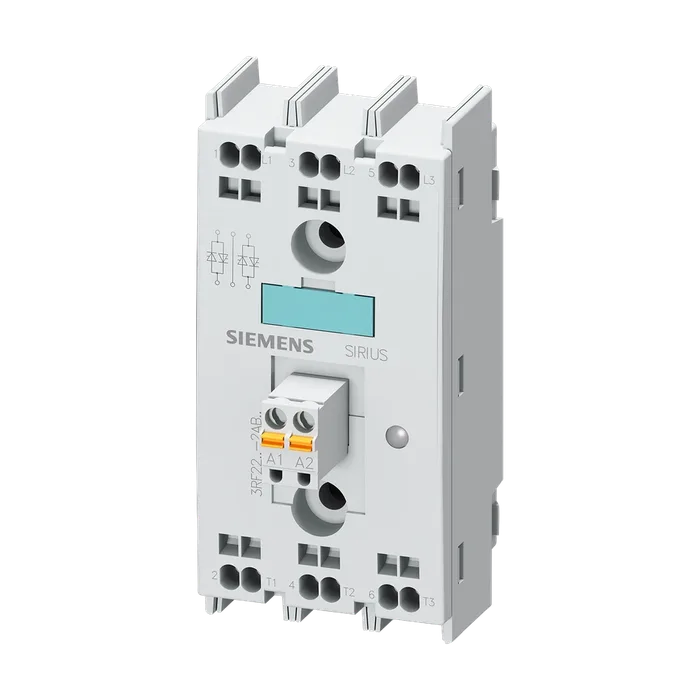

Твердотельное реле 3RF Siemens 3RF2255-2AB45
Полупроводниковое реле, 3-фазное, 3RF2 55 A/40 °C 48–600 В/4–30 В DC с управлением по 2 фазам Пружинная клемма Запирающее напряжение 1200 В
7 255,19 ₽ С НДС
Код товара: 3RF22552AB45
Доступен к заказу
01
Описание
Полупроводниковое реле, 3-фазное, 3RF2 55 A/40 °C 48–600 В/4–30 В DC с управлением по 2 фазам Пружинная клемма Запирающее напряжение 1200 В
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 2-фазный, управляемый
Наименование типа изделия 3RF22
Заводской номер изделия
_2 предлагаемых принадлежностей 3RF2900-0EA18
Наименование изделия
_2 предлагаемых принадлежностей Конвертер
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 151 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 151 Вт
Без тока нагрузки типичный 0,5 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 07/01/2006
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 2
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 600 В
При 60 Гц расчетное значение 48 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 660 В
При 60 Гц рабочий ток 40 ... 660 В
При AC-51 расчетное значение 20 А
Согласно UL 508 расчетное значение 20 А
Допустимый ток длительной нагрузки макс. 55 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 100 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 600 А
Значение I2t макс. 1 800 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе 4 ... 30 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 4 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 1 В
Напряжении питания
При постоянном токе 22 мА
Оперативный ток при постоянном токе расчетное значение 30 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 95 мм
Ширина 45 мм
Глубина 47 мм
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (18 ... 14)
Главных контактов
Однопроводной или многопроводной 0,5 ... 2,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 1,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 2,5 мм²
Вид подключаемых сечений проводов
Однопроводной 0,5 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля 0,5 ... 2,5 мм²
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 10 ... 14
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Исполнение резьбы соединительного болта
Для главных контактов M4
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 10 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя класс A для промышленного сектора
Заводской номер изделия
Предохранителя gR для защиты 3NE1803-0; Номинальный ток у данных предохранителей меньше,
Полупроводников в исполнении NH используемый чем у полупроводниковых реле
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8018-1
Предохранителя aR для защиты 3NC1450; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 14 x 51 мм используемый чем у полупроводниковых реле
Предохранителя aR для защиты 3NC2250; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 22 x 58 мм используемый заводской номер изделия предохранителя gG в чем у полупроводниковых реле
Исполнении NH используемый
Stu 0,25K/W
Tlei 100 0,35K/W
Lus r ) 0,43K/W
Lve Modu / loss r e w po le 5 15 25 35 45 Modu Device current / Gerätestrom I ( (W80 0,55K/W PM 0,75K/W 60 1,15K/W 1,8K/W 40 2,8K/W 4K/W 20 5K/W 7K/W 0 55 0 10 20 30 40 50 60 A)
Артикул 3RF2255-2AB45
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,135 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 47,00 x 114,00 x 55,00
Единицы Измерения 1 шт.
Описание Продукта ПОЛУПРОВОДНИКОВОЕ РЕЛЕ3-PHASE 3RF2
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2255-2AB45
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
