Твердотельное реле 3RF Siemens 3RF2255-1AC35
Доступен к заказу

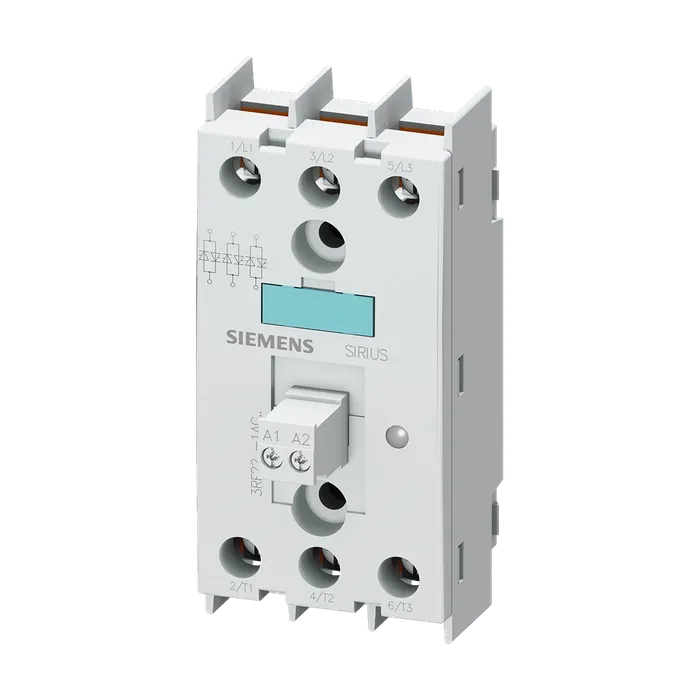

Твердотельное реле 3RF Siemens 3RF2255-1AC35
Полупроводниковое реле, 3-фазное, 3RF2 55 A/40 °C 48–600 В/110 В AC с управлением по 3 фазам Винтовые зажимы Запирающее напряжение 1200 В
9 841,69 ₽ С НДС
Код товара: 3RF22551AC35
Доступен к заказу
01
Описание
Полупроводниковое реле, 3-фазное, 3RF2 55 A/40 °C 48–600 В/110 В AC с управлением по 3 фазам Винтовые зажимы Запирающее напряжение 1200 В
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 3-фазный, управляемый
Наименование типа изделия 3RF22
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 226 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 226 Вт
Без тока нагрузки типичный 1,8 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Переменный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 07/01/2006
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 600 В
При 60 Гц расчетное значение 48 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 660 В
При 60 Гц 40 ... 660 В
Рабочий ток
При AC-51 расчетное значение 50 А
Согласно UL 508 расчетное значение 50 А
Допустимый ток длительной нагрузки макс. 55 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 100 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 600 А
Значение I2t макс. 1 800 A²·s
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при Переменный ток
Переменном токе
При 50 Гц 88 ... 121 В
При 60 Гц 88 ... 121 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение оперативное напряжение питания при переменном 60 Гц
Токе
При 50 Гц конечное значение сигнала <0>- распознавание 40 В
При 60 Гц конечное значение сигнала <0>- распознавание 40 В
Оперативное напряжение питания
При переменном токе начальное значение сигнала <1> распознавание оперативный ток при мин. оперативном 90 В
Напряжении питания
При переменном токе 2 мА
Оперативный ток при переменном токе расчетное значение 15 мА
Время задержки включения 40 мс
Время задержки отключения 40 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 95 мм
Ширина 45 мм
Глубина 47 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (14 ... 10)
Главных контактов
Однопроводной или многопроводной 1,5 ... 6 мм²
Тонкожильный с заделкой концов кабеля 1 ... 10 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 10 ... 14
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 18 ... 22 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 7 мм
Для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя класс A для промышленного сектора
Заводской номер изделия
Предохранителя gR для защиты 3NE1803-0; Номинальный ток у данных предохранителей меньше,
Полупроводников в исполнении NH используемый чем у полупроводниковых реле
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8018-1
Предохранителя aR для защиты 3NC1450; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 14 x 51 мм используемый чем у полупроводниковых реле
Предохранителя aR для защиты 3NC2250; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 22 x 58 мм используемый заводской номер изделия предохранителя gG в чем у полупроводниковых реле
Исполнении NH используемый
Stu i 0,07K/W
Stle 150 0,1K/W
/Modu 0,55K/W 0,8K/W
Rlo e 50 1,1K/W
Device current / Gerätestrom Ie (A ) Ambient temperature/ Umgebung stemperatur Ta (°C)
Артикул 3RF2255-1AC35
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,150 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 47,00 x 114,00 x 55,00
Единицы Измерения 1 шт.
Описание Продукта ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3-PHASE 3RF2 55A 40 DEG. C 48-600V / 110V AC, УПРАВЛЕНИЕ ПО 3-М ФАЗАМ, ВИНТОВЫЕ КЛЕММЫ BLOCKING VOLTAGE 1200V
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2255-1AC35
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
