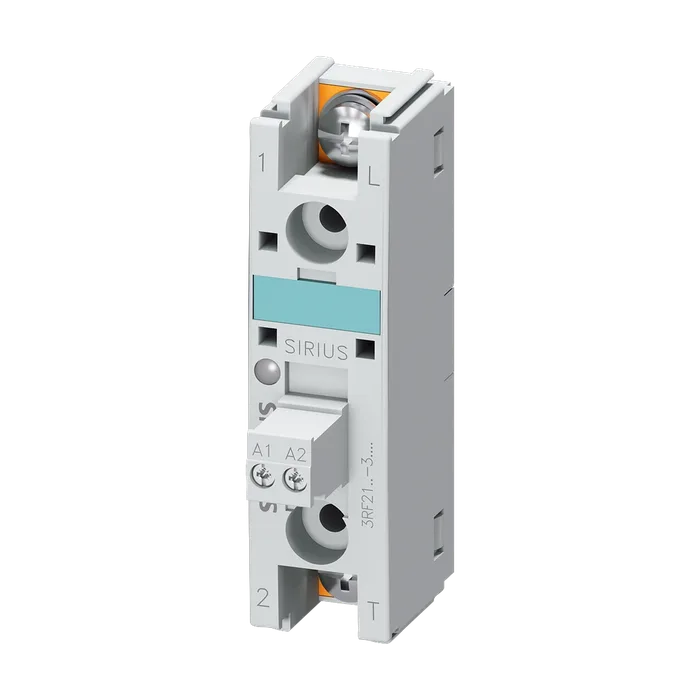

Полупроводниковое реле, 1-фазное, 3RF2 Установочная ширина 22,5 мм, 90 A 48–600 В/24 В DC Контакт для кольцевого кабельного наконечника
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 1-фазный
Наименование типа изделия 3RF21
Заводской номер изделия
Наименование изделия
_1 предлагаемых принадлежностей крышка клемм
_3 предлагаемых принадлежностей Конвертер
_4 предлагаемых принадлежностей Контроль нагрузки
Функция изделия Срабатывающий при нулевом напряжении
Мощность потерь [ВА] макс. мощность потерь [Вт] при расчетном значении 118 ВА
Тока
При переменном токе в теплом рабочем состоянии 118 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 118 Вт
Без тока нагрузки типичный 0,4 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Постоянный ток
Выдерживаемое импульсное напряжение главной цепи расчетное значение 6 кВ
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 600 В
При 60 Гц расчетное значение 48 ... 600 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 660 В
При 60 Гц 40 ... 660 В
Рабочий ток
При AC-51 расчетное значение 88 А
Согласно UL 508 расчетное значение 80 А
Допустимый ток длительной нагрузки макс. 90 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 600 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 1 150 А
Значение I2t макс. 6 600 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 15 ... 24 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 15 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 5 В
Напряжении питания
При постоянном токе 13 мА
Оперативный ток при постоянном токе расчетное значение 15 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 85 мм
Ширина 22,5 мм
Глубина 48 мм
Исполнение разъема питания
Для главной цепи Cоединение на кольцевых кабельных наконечниках
Для цепи вспомогательного и оперативного тока соединение для кольцевых кабельных наконечников
Вид подключаемых сечений проводов
Для главных контактов для кабельного наконечника JIS JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5
Для кабельного наконечника согласно DIN для главных контактов DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 7 ... 10,3 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M5
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 7 мм
Для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 наличии крышки
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1817-0 Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8021-1 Предохранителя aR для защиты 3NC2280; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 22 x 58 мм используемый чем у полупроводниковых реле
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA6812-6; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле Ung 80
Lei ) 0,33 K/W
Rlu lve Modu / oss rl e w po le 10 20 30 40 50 60 70 80 Modu Device current / Gerätestrom Ie ( (M 60 0,55 K/W P 0,68 K/W 0,85 K/W 40 1K/W 1,25 K/W 1,4K/W 20 2,5K/W 4K/W 1,8K/W 0 90 0 10 20 30 40 50 60 A) Ambient temperature/ Umgebung stemperatur Ta (°C)
