Твердотельное реле 3RF Siemens 3RF2050-4AA02
Доступен к заказу

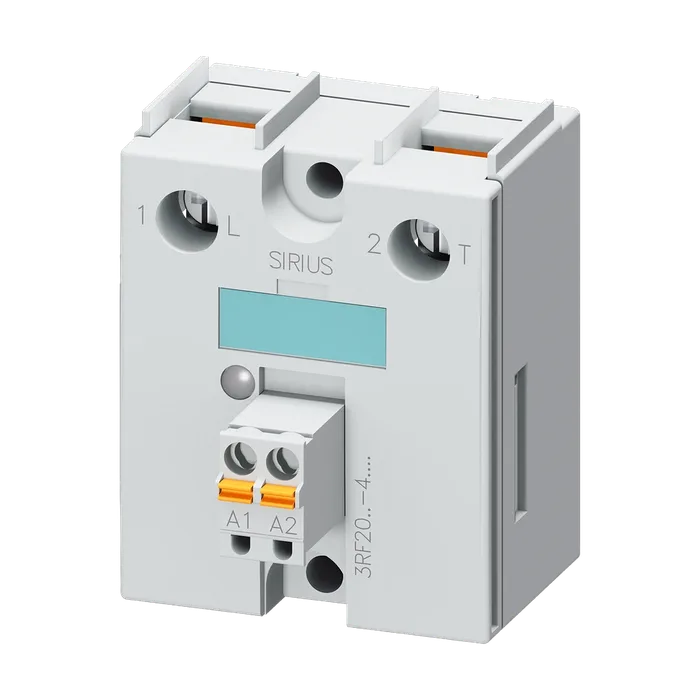

Твердотельное реле 3RF Siemens 3RF2050-4AA02
Полупроводниковое реле, 1-фазное, 3RF2 Установочная ширина 45 мм, 50 A 24–230 В/24 В DC Винтовые зажимы Пружинный зажим контрольного штекера
2 377,69 ₽ С НДС
Код товара: 3RF20504AA02
Доступен к заказу
01
Описание
Полупроводниковое реле, 1-фазное, 3RF2 Установочная ширина 45 мм, 50 A 24–230 В/24 В DC Винтовые зажимы Пружинный зажим контрольного штекера
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 1-фазный
Наименование типа изделия 3RF20
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 66 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 66 Вт
Без тока нагрузки типичный 0,4 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Постоянный ток
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 24 ... 230 В
При 60 Гц расчетное значение 24 ... 230 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 20 ... 253 В
При 60 Гц 20 ... 253 В
Рабочий ток
При AC-51 расчетное значение 50 А
Согласно UL 508 расчетное значение 50 А
Допустимый ток длительной нагрузки макс. 50 А
Рабочий ток мин. 500 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 800 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 600 А
Значение I2t макс. 1 800 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 15 ... 24 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 15 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 5 В
Напряжении питания
При постоянном токе 13 мА
Оперативный ток при постоянном токе расчетное значение 15 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 58 мм
Ширина 45 мм
Глубина 48 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (14 ... 10)
Главных контактов
Однопроводной или многопроводной 1,5 ... 6 мм²
Тонкожильный с заделкой концов кабеля 1 ... 10 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 14 ... 10
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме начальный пусковой крутящий момент 2 ... 2,5 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 7 ... 10,3 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M4
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 10 мм
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1817-0
Предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый 5SE1350
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8017-1
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1450
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2263
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA6810; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
При цилиндрической конструкции 14 x 51 мм 3NW6107-1; Номинальный ток у данных предохранителей меньше,
Используемый чем у полупроводниковых реле
При цилиндрической конструкции 22 x 58 мм 3NW6207-1; Номинальный ток у данных предохранителей меньше,
Используемый чем у полупроводниковых реле
Заводской номер изделия
Предохранителя DIAZED используемый 5SB2711; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Предохранителя NEOZED используемый 5SE2320; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Tle ) 50 0,4K/W
Modu 1,2K/W
Modu Device current / Gerätestrom I (A) Ambient temperature/ Umgebung stemperatur T (°C) e a
Артикул 3RF2050-4AA02
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,080 Кг
Вид продуктов Полупроводниковые приборы для резистивных нагрузок
Производитель Siemens
Ценовая Группа 41C
Группа Продукта 3725
Размер упаковки 49,00 x 64,00 x 76,00
Единицы Измерения 1 шт.
Описание Продукта ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2 WIDTH 45MM, 50A 24-230V / 24V DC SCREW-TYPE TERMINAL SPRING-LOADED CONNECTOR
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RF2050-4AA02
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 5 дней
