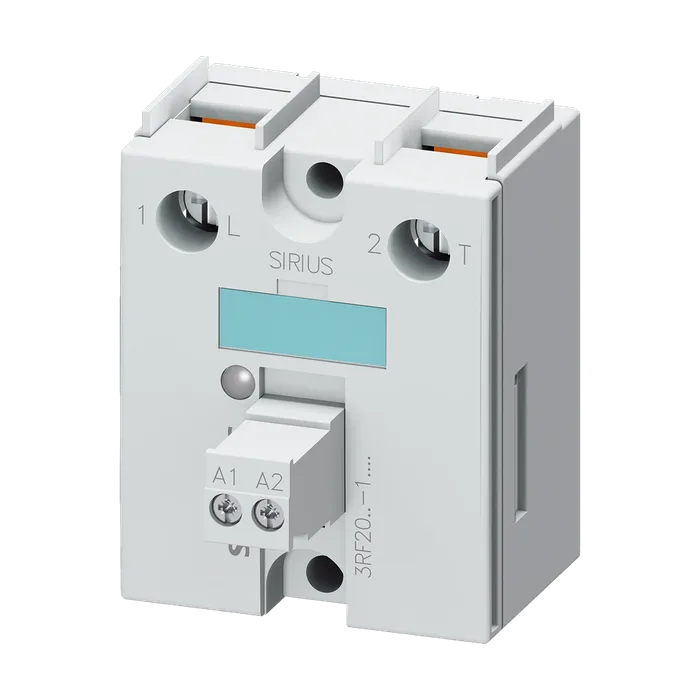

Полупроводниковое реле, 1-фазное, 3RF2 Установочная ширина 45 мм, 20 A 48–460 В/24 В DC Винтовые зажимы
Торговая марка изделия SIRIUS
Наименование изделия полупроводниковое реле
Исполнение изделия 1-фазный
Наименование типа изделия 3RF20
Функция изделия мощность потерь [Вт] при расчетном значении Срабатывающий при нулевом напряжении
Тока
При переменном токе в теплом рабочем состоянии 28,6 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 28,6 Вт
Без тока нагрузки типичный 0,4 Вт
Напряжение развязки расчетное значение 600 В
Тип напряжения оперативного напряжения питания Постоянный ток
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 2г
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/28/2009
Число полюсов для главной цепи 1
Число замыкающих контактов для главных контактов 1
Число размыкающих контактов для главных контактов 0
Рабочее напряжение при переменном токе
При 50 Гц расчетное значение 48 ... 460 В
При 60 Гц расчетное значение 48 ... 460 В
Рабочая частота расчетное значение 50 ... 60 Гц
Относительный симметричный допуск рабочей частоты рабочий диапазон относительно рабочего 10 %
Напряжения при переменном токе
При 50 Гц 40 ... 506 В
При 60 Гц 40 ... 506 В
Рабочий ток
При AC-51 расчетное значение 20 А
Согласно UL 508 расчетное значение 20 А
Допустимый ток длительной нагрузки макс. 20 А
Рабочий ток мин. 100 мА
Крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 500 V/μs
Запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 200 В
Обратный ток тиристора 10 мА
Ухудшение температуры 40 °C
Выдерживаемый импульсный ток расчетное значение 200 А
Значение I2t макс. 200 A²·s
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 30 В
При постоянном токе 15 ... 24 В
Оперативное напряжение питания
При постоянном токе начальное значение сигнала <1> распознавание 15 В
При постоянном токе конечное значение сигнала <0>-распознавание оперативный ток при мин. оперативном 5 В
Напряжении питания
При постоянном токе 13 мА
Оперативный ток при постоянном токе расчетное значение 15 мА
Время задержки включения 1 ms; дополн. макс. полуволна
Время задержки отключения 1 ms; дополн. макс. полуволна
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Вид креплений винтовое крепление
Последовательный монтаж Да
Исполнение резьбы винта для крепления оборудования M4
Начальный пусковой крутящий момент крепежных винтов макс. 1,5 Н·м
Начальный пусковой крутящий момент (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
Высота 58 мм
Ширина 45 мм
Глубина 48 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Вид подключаемых сечений проводов
Для главных контактов
Однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Для проводов американского калибра (AWG) для главных контактов поперечное сечение подключаемого провода для 2x (14 ... 10)
Главных контактов
Однопроводной или многопроводной 1,5 ... 6 мм²
Тонкожильный с заделкой концов кабеля 1 ... 10 мм²
Вид подключаемых сечений проводов
Для вспомогательных и управляющих контактов
Однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Тонкожильный без заделки концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)
Для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
Номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 14 ... 10
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 2 ... 2,5 Н·м
Для вспомогательных и управляющих контактов при винтовом зажиме начальный пусковой крутящий момент 0,5 ... 0,6 Н·м
(фунтов/дюйм)
Для главных контактов при винтовом зажиме 7 ... 10,3 lbf·in
Для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
Исполнение резьбы соединительного болта
Для главных контактов M4
Вспомогательных и управляющих контактов M3
Длина зачистки изоляции провода
Для главных контактов 10 мм
Для вспомогательных и управляющих контактов 7 мм
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Высота над уровнем моря при высоте над уровнем моря макс. 1 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц критерий эффективности 2
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ критерий эффективности 2
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ критерий эффективности 2
Вследствие высокочастотного облучения 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий
Согласно МЭК 61000-4-6 эффективности 1
Наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
Электростатический разряд согласно МЭК 61000-4- 4 кВ разряда контакта / 8 кВ грозового разряда, критерий
Излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
Излучение высокочастотных полевых помех класс B для жилого, коммерческого и предпринимательского
Согласно CISPR11 электронная защита от короткого замыкания, Исполнение вставки предохранителя сектора
Заводской номер изделия
Предохранитель gS для защиты 3NE1813-0; Номинальный ток у данных предохранителей меньше, Полупроводников в исполнении NH используемый чем у полупроводниковых реле
Предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый 5SE1320
Предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8015-1 Предохранителя aR для защиты 3NC1016; Номинальный ток у данных предохранителей меньше,
Полупроводников при цилиндрической конструкции 10 x 38 мм используемый чем у полупроводниковых реле
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1425
Предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2220
Заводской номер изделия предохранителя gG
В исполнении NH используемый 3NA6801; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
При цилиндрической конструкции 14 x 51 мм 3NW6101-1; Номинальный ток у данных предохранителей меньше, Используемый заводской номер изделия чем у полупроводниковых реле
Предохранителя NEOZED используемый 5SE2306; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Eis )
Lus er lv Modu / ss lo er w po le 2 6 10 14 18 Modu Device current / Gerätestrom I последнее изменение: 5/5 (M20 2K/W P 2,5K/W 15 3,2K/W 4K/W 10 5K/W 6K/W 5 8K/W 12K/W 0 22 0 10 20 30 40 50 60 e (A) Ambient temperature/ Umgebung stemperatur Ta (°C) 11.01.2022 19.01.2023 © Copyright Siemens
