Электронное реле 3RB Siemens 3RB3143-4UX1
Доступен к заказу

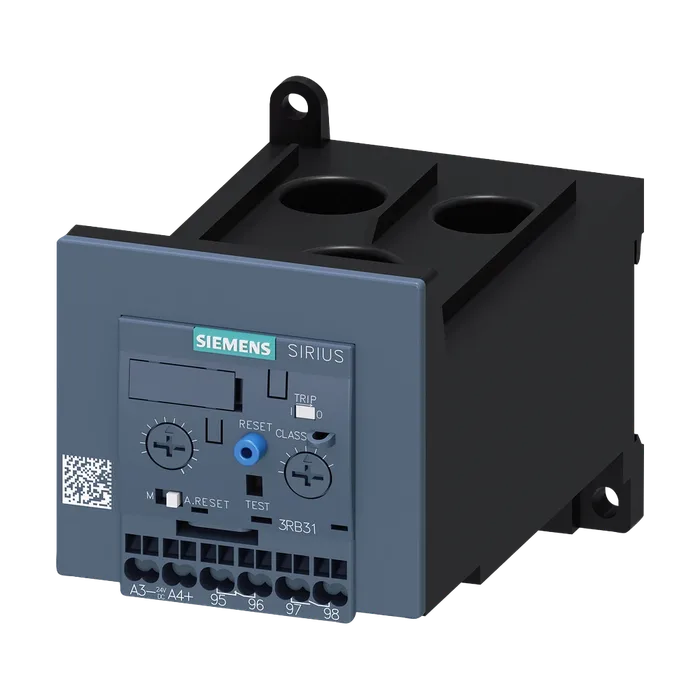

Электронное реле 3RB Siemens 3RB3143-4UX1
Реле перегрузки 12,5–50 A электронн. для защиты двигателя Типоразмер S3, класс 5E–30E отдельный монтаж Главная цепь: шинный трансформатор тока Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
14 726,42 ₽ С НДС
Код товара: 3RB31434UX1
Доступен к заказу
01
Описание
Реле перегрузки 12,5–50 A электронн. для защиты двигателя Типоразмер S3, класс 5E–30E отдельный монтаж Главная цепь: шинный трансформатор тока Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB3
Типоразмер реле перегрузки S3
Типоразмер контактора комбинируемый корпоративный S3
Мощность потерь [Вт] при расчетном значении тока 0,2 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 0,07 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 8 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 8g / 11 мс
Согласно МЭК 60068-2-27 15г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 8g / 11 ms
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 50 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 09 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 03/01/2017
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 12,5 ... 50 А
Рабочее напряжение
Расчетное значение 1 000 В
При функции дистанционного сброса при постоянном токе 24 В
При AC-3e расчетное значение макс. 1 000 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 50 А
Рабочий ток при AC-3e при 400 В расчетное значение 50 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 7,5 ... 22 кВт
Для трехфазных двигателей при 500 В при 50 Гц 11 ... 30 кВт
Для трехфазных двигателей при 690 В при 50 Гц 11 ... 45 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Класс срабатывания Регулируется CLASS 5E, 10E, 20E и 30E
Исполнение расцепителя тока перегрузки электронное
Порог срабатывания по току защиты от замыканий на землю мин. 0,75 x IMotor
Время срабатывания защиты от замыканий на землю в установившемся состоянии рабочий диапазон защиты от замыканий на землю 1 000 мс
Относительно уставки тока
Мин. IMotor > Нижнее значение регулирования тока
Макс. IMotor < Верхнее значение регулирования тока x 3,5
Электродвигателя
При 480 В расчетное значение 50 А
При 600 В расчетное значение 50 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 200 А
При типе координации 2 требуется gG: 200 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтажное положение любой
Вид креплений отдельная установка
Высота 106 мм
Ширина 70 мм
Глубина 124 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи проходной трансформатор
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (24 ... 16)
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Тип источника питания по шлюзу IO-Link Master Нет
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RB3143-4UX1
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,225 Кг
Вид продуктов 3RB30, 3RB31 for standard applications
Производитель Siemens
Ценовая Группа 41G
Группа Продукта 3598
Размер упаковки 83,00 x 99,00 x 154,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ ПЕРЕГРУЗКИ 12,5...50 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S3, КЛАСС 5E...30E , ОТДЕЛЬНАЯ УСТАНОВКА, СИЛОВАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ. ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТО СБРОС
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RB3143-4UX1
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
