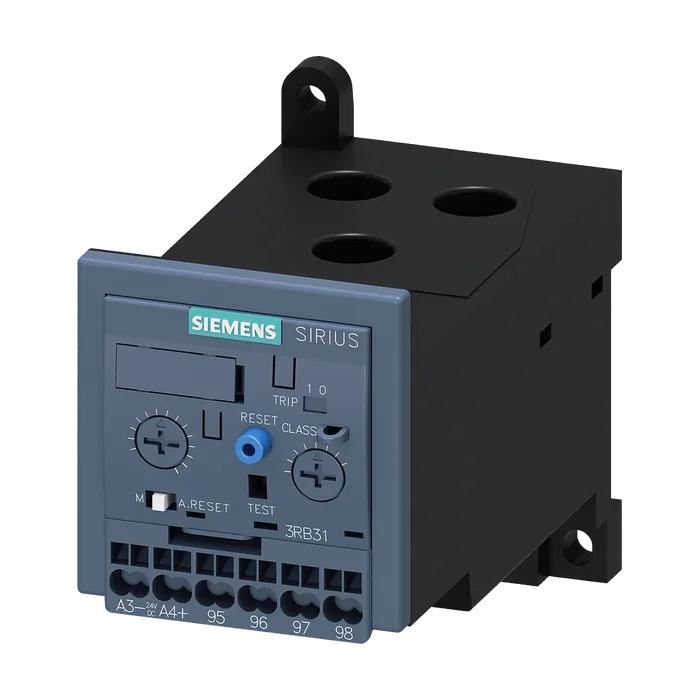

Реле перегрузки 20–80 A электронн. для защиты двигателя Типоразмер S2, класс 5E–30E отдельный монтаж Главная цепь: шинный трансформатор тока Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю
Общие Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB3
Общие технические данные Типоразмер реле перегрузки S2
Типоразмер контактора комбинируемый корпоративный S2
Мощность потерь [Вт] при расчетном значении тока 0,2 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 0,07 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 15г / 11 мсек
Согласно МЭК 60068-2-27 15г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 8g / 11 ms
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 80 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 09 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 10/15/2014
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Цепь главного тока Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 20 ... 80 А
Рабочее напряжение
Расчетное значение 690 В
При функции дистанционного сброса при постоянном токе 24 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 80 А
Рабочий ток при AC-3e при 400 В расчетное значение 80 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 11 ... 37 кВт
Для трехфазных двигателей при 500 В при 50 Гц 15 ... 55 кВт
Для трехфазных двигателей при 690 В при 50 Гц 18,5 ... 75 кВт
Вспомогательный контур Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Функция защиты/ контроля Класс срабатывания Регулируется CLASS 5E, 10E, 20E и 30E
Исполнение расцепителя тока перегрузки электронное
Порог срабатывания по току защиты от замыканий на землю мин. 0,75 x IMotor
Время срабатывания защиты от замыканий на землю в установившемся состоянии рабочий диапазон защиты от замыканий на землю 1 000 мс
Относительно уставки тока
Мин. IMotor > Нижнее значение регулирования тока
Макс. IMotor < Верхнее значение регулирования тока x 3,5
Номинальная нагрузка UL/CSA Электродвигателя
При 480 В расчетное значение 80 А
При 600 В расчетное значение 80 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Защита от коротких замыканий Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 250 A, RK5: 300 А
При типе координации 2 требуется gG: 250 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений отдельная установка
Высота 81 мм
Ширина 55 мм
Глубина 109 мм
Подсоединения/ клеммы Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи проходной трансформатор
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 1x (24 ... 16), 2x (24 ... 16)
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Безопасность Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Связь/ протокол Тип источника питания по шлюзу IO-Link Master Нет
Электромагнитная совместимость Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Индикация Исполнение индикатора для коммутационного положения Заслонка
Сертификаты/ допуски к эксплуатации For use in hazard-
Ous locations
