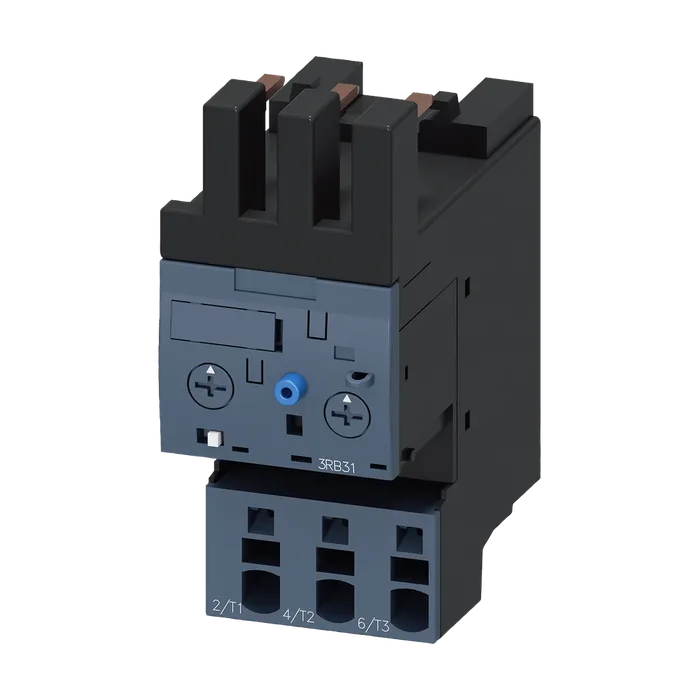

Электронное реле 3RB Siemens 3RB3123-4NE0
Доступен к заказу
Электронное реле 3RB Siemens 3RB3123-4NE0
Реле перегрузки 0,32–1,25 A электронн. для защиты двигателя Типоразмер S0, класс 5–30 Для установки на контакторах Главная цепь: пружинная клемма Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю
8 548,77 ₽ С НДС
Код товара: 3RB31234NE0
Доступен к заказу
01
Описание
Реле перегрузки 0,32–1,25 A электронн. для защиты двигателя Типоразмер S0, класс 5–30 Для установки на контакторах Главная цепь: пружинная клемма Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю
Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB3
Типоразмер реле перегрузки S0
Типоразмер контактора комбинируемый корпоративный S0
Мощность потерь [Вт] при расчетном значении тока 0,1 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 0,03 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 15г / 11 мсек
Согласно МЭК 60068-2-27 15г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 9g / 11 ms
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 1,25 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 09 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,32 ... 1,25 А
Рабочее напряжение
Расчетное значение 690 В
При функции дистанционного сброса при постоянном токе 24 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 1,25 А
Рабочий ток при AC-3e при 400 В расчетное значение 1,25 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 0,12 ... 0,37 кВт
Для трехфазных двигателей при 500 В при 50 Гц 0,12 ... 0,55 кВт
Для трехфазных двигателей при 690 В при 50 Гц 0,18 ... 0,75 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Класс срабатывания Регулируется CLASS 5E, 10E, 20E и 30E
Исполнение расцепителя тока перегрузки электронное
Порог срабатывания по току защиты от замыканий на землю мин. 0,75 x IMotor
Время срабатывания защиты от замыканий на землю в установившемся состоянии рабочий диапазон защиты от замыканий на землю 1 000 мс
Относительно уставки тока
Мин. IMotor > Нижнее значение регулирования тока
Макс. IMotor < Верхнее значение регулирования тока x 3,5
Электродвигателя
При 480 В расчетное значение 1,25 А
При 600 В расчетное значение 1,25 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 35 A, RK5: 6 А
При типе координации 2 требуется gG: 6 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтажное положение любой
Вид креплений Установка контакторов
Высота 109 мм
Ширина 45 мм
Глубина 85 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главных сверху и снизу
Контактов
Однопроводной 1x (1 ... 10 мм²)
Многопроводной 1x 10 мм²
Однопроводной или многопроводной 1x (1 ... 10 мм²)
Тонкожильный с заделкой концов кабеля 1x (1 ... 6 мм²)
Тонкожильный без заделки концов кабеля 1x (1 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 1x (24 ... 16), 2x (24 ... 16)
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Исполнение резьбы соединительного болта
Для главных контактов M4
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Тип источника питания по шлюзу IO-Link Master Нет
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RB3123-4NE0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,215 Кг
Вид продуктов 3RB30, 3RB31 for standard applications
Производитель Siemens
Ценовая Группа 41G
Группа Продукта 5350
Размер упаковки 98,00 x 115,00 x 56,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ ПЕРЕГРУЗКИ 0.32...1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 5...30, МОНТАЖ НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТО СБРОС, ОПРЕДЕЛЕНИЕ ЗАМЫКАНИЯ НА ЗЕМЛЮ
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RB3123-4NE0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
