Электронное реле 3RB Siemens 3RB3026-1NE0
Доступен к заказу

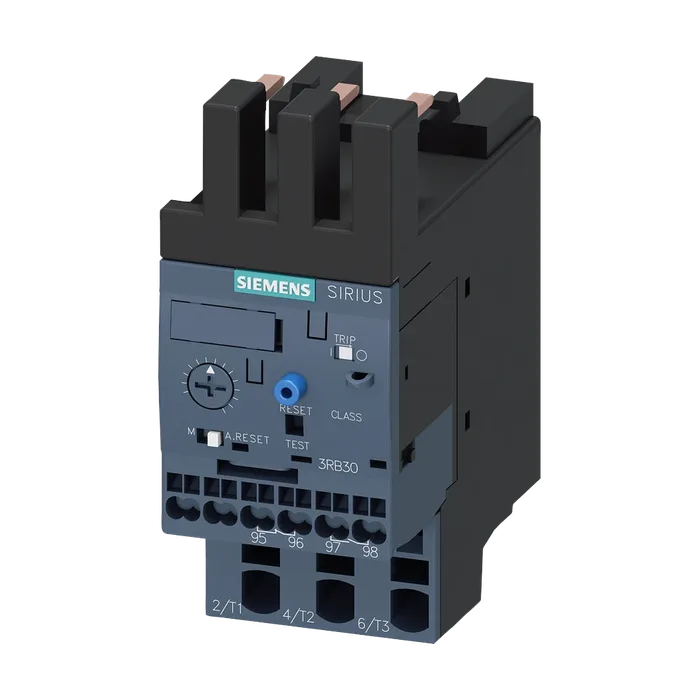

Электронное реле 3RB Siemens 3RB3026-1NE0
Реле перегрузки 0,32–1,25 A электронн. для защиты двигателя Типоразмер S0, класс 1 НЗ Для установки на контакторах Главная цепь: пружинная клемма Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
5 028,53 ₽ С НДС
Код товара: 3RB30261NE0
Доступен к заказу
01
Описание
Реле перегрузки 0,32–1,25 A электронн. для защиты двигателя Типоразмер S0, класс 1 НЗ Для установки на контакторах Главная цепь: пружинная клемма Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB3
Типоразмер реле перегрузки S0
Типоразмер контактора комбинируемый корпоративный S0
Мощность потерь [Вт] при расчетном значении тока 0,1 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 0,03 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 15г / 11 мсек
Согласно МЭК 60068-2-27 15г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 9g / 11 ms
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 1,25 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 09 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,32 ... 1,25 А
Рабочее напряжение
Расчетное значение 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 1,25 А
Рабочий ток при AC-3e при 400 В расчетное значение 1,25 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 0,12 ... 0,37 кВт
Для трехфазных двигателей при 500 В при 50 Гц 0,12 ... 0,55 кВт
Для трехфазных двигателей при 690 В при 50 Гц 0,18 ... 0,75 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Класс срабатывания CLASS 10E
Исполнение расцепителя тока перегрузки электронное
Электродвигателя
При 480 В расчетное значение 1,25 А
При 600 В расчетное значение 1,25 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 35 A, RK5: 6 А
При типе координации 2 требуется gG: 6 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтажное положение любой
Вид креплений Установка контакторов
Высота 109 мм
Ширина 45 мм
Глубина 85 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главных сверху и снизу
Контактов
Однопроводной 1x (1 ... 10 мм²)
Многопроводной 1x 10 мм²
Однопроводной или многопроводной 1x (1 ... 10 мм²)
Тонкожильный с заделкой концов кабеля 1x (1 ... 6 мм²)
Тонкожильный без заделки концов кабеля 1x (1 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 1x (24 ... 16), 2x (24 ... 16)
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Тип источника питания по шлюзу IO-Link Master Нет
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RB3026-1NE0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,215 Кг
Вид продуктов 3RB30, 3RB31 for standard applications
Производитель Siemens
Ценовая Группа 41G
Группа Продукта 5350
Размер упаковки 98,00 x 58,00 x 116,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ ПЕРЕГРУЗКИ 0.32...1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S0, КЛАСС 10, МОНТАЖ НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТО СБРОС
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RB3026-1NE0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
