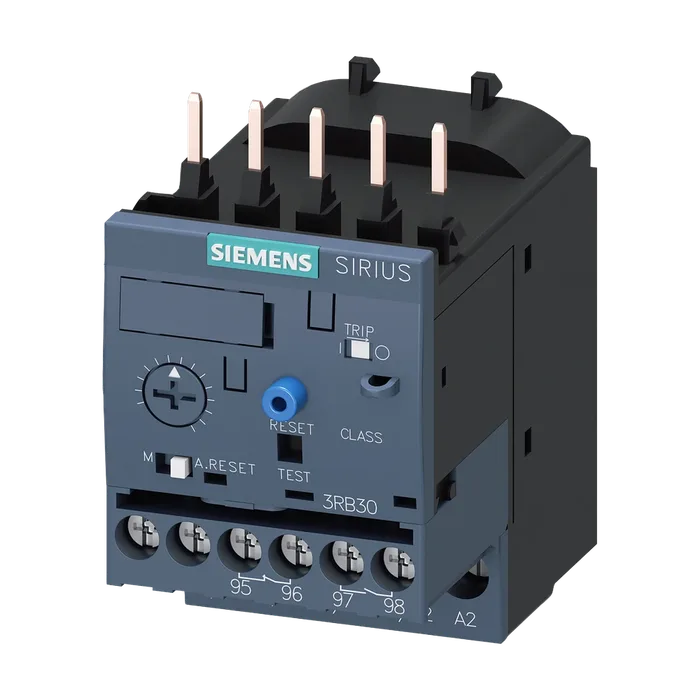

Электронное реле 3RB Siemens 3RB3016-1NB0
Доступен к заказу
Электронное реле 3RB Siemens 3RB3016-1NB0
Реле перегрузки 0,32–1,25 A электронн. для защиты двигателя Типоразмер S00, класс 1 НЗ Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
12 464 ₽ С НДС
Код товара: 3RB30161NB0
Доступен к заказу
01
Описание
Реле перегрузки 0,32–1,25 A электронн. для защиты двигателя Типоразмер S00, класс 1 НЗ Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB3
Типоразмер реле перегрузки S00
Типоразмер контактора комбинируемый корпоративный S00
Мощность потерь [Вт] при расчетном значении тока 0,1 Вт
При переменном токе в теплом рабочем состоянии
На каждый полюс 0,03 Вт
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 15г / 11 мсек
Согласно МЭК 60068-2-27 15г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 9g / 11 ms
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 1,25 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 09 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,32 ... 1,25 А
Рабочее напряжение
Расчетное значение 690 В
При AC-3e расчетное значение макс. 690 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 1,25 А
Рабочий ток при AC-3e при 400 В расчетное значение 1,25 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 0,12 ... 0,37 кВт
Для трехфазных двигателей при 500 В при 50 Гц 0,12 ... 0,55 кВт
Для трехфазных двигателей при 690 В при 50 Гц 0,18 ... 0,75 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Класс срабатывания CLASS 10E
Исполнение расцепителя тока перегрузки электронное
Электродвигателя
При 480 В расчетное значение 1,25 А
При 600 В расчетное значение 1,25 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 35 A, RK5: 6 А
При типе координации 2 требуется gG: 6 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтажное положение любой
Вид креплений Установка контакторов
Высота 79 мм
Ширина 45 мм
Глубина 73 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи вид подключаемых сечений проводов для главных сверху и снизу
Контактов
Однопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 4 мм²)
Однопроводной или многопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 4 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 2,5 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
Однопроводной или многопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 1x (20 ... 14), 2x (20 ... 14)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Исполнение стержня отвертки Диаметр от 5 до 6 мм
Размер шлица отвертки Pozidriv Gr. 2
Исполнение резьбы соединительного болта
Для главных контактов M3
Вспомогательных и управляющих контактов M3
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Тип источника питания по шлюзу IO-Link Master Нет
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RB3016-1NB0
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,212 Кг
Вид продуктов 3RB30, 3RB31 for standard applications
Производитель Siemens
Ценовая Группа 41G
Группа Продукта 5350
Размер упаковки 88,00 x 98,00 x 55,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ ПЕРЕГРУЗКИ 0.32...1.25 A ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, МОНТАЖ НА КОНТАКТОР, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, ВСПОМ. ЦЕПЬ: ВИНТОВЫЕ ЗАЖИМЫ, РУЧНОЙ-АВТО СБРОС
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RB3016-1NB0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
