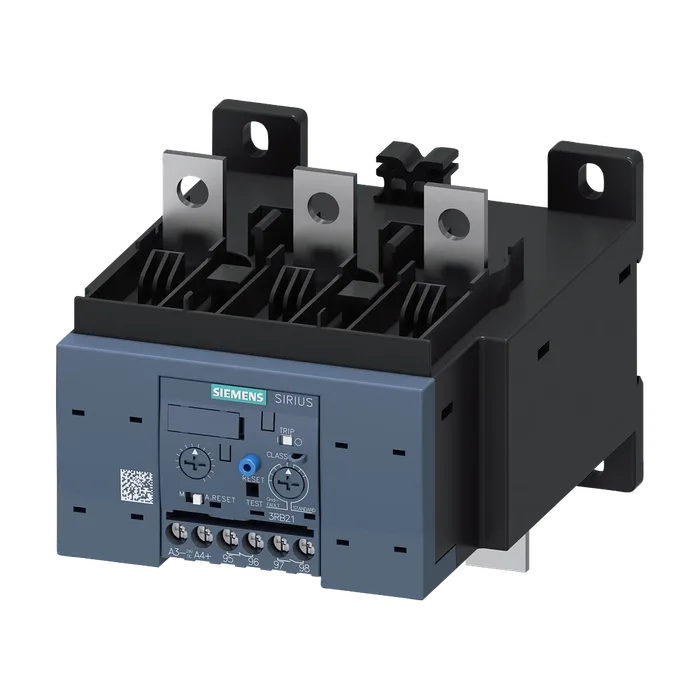

Реле перегрузки 50–200 A для защиты двигателя Типоразмер S6, класс 5–30E Для установки на контакторах/автономной установки Главная цепь: шинное соед. Вспомогательная цепь: винтовое соед. Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю
Общие Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB2
Общие технические данные Типоразмер реле перегрузки S6
Типоразмер контактора комбинируемый корпоративный S6
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 8 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 15г / 11 мсек
Согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 200 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 06 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 07/01/2006
Условия окружающей среды Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Цепь главного тока Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 50 ... 200 А
Рабочее напряжение
Расчетное значение 1 000 В
При функции дистанционного сброса при постоянном токе 24 В
При AC-3e расчетное значение макс. 1 000 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 200 А
Рабочий ток при AC-3e при 400 В расчетное значение 200 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 30 ... 90 кВт
Для трехфазных двигателей при 500 В при 50 Гц 30 ... 132 кВт
Для трехфазных двигателей при 690 В при 50 Гц 55 ... 160 кВт
Вспомогательный контур Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Функция защиты/ контроля Класс срабатывания Регулируется CLASS 5E, 10E, 20E и 30E
Исполнение расцепителя тока перегрузки электронное
Порог срабатывания по току защиты от замыканий на землю мин. 0,75 x IMotor
Время срабатывания защиты от замыканий на землю в установившемся состоянии рабочий диапазон защиты от замыканий на землю 1 000 мс
Относительно уставки тока
Мин. IMotor > Нижнее значение регулирования тока
Макс. IMotor < Верхнее значение регулирования тока x 3,5
Номинальная нагрузка UL/CSA Электродвигателя
При 480 В расчетное значение 200 А
При 600 В расчетное значение 200 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Защита от коротких замыканий Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 355 A, Class L: 601 А
При типе координации 2 требуется gG: 315 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтаж/ крепление/ размеры Монтажное положение любой
Вид креплений Установка контакторов / отдельный перечень
Высота 119 мм
Ширина 120 мм
Глубина 155 мм
Подсоединения/ клеммы Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи шинный зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
Однопроводной или многопроводной 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 10 ... 12 Н·м
Для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 Н·м
Исполнение резьбы соединительного болта
Для главных контактов M10
Вспомогательных и управляющих контактов M3
Безопасность Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 использовании рамной клеммы/ крышки
Связь/ протокол Тип источника питания по шлюзу IO-Link Master Нет
Электромагнитная совместимость Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Индикация Исполнение индикатора для коммутационного положения Заслонка
Сертификаты/ допуски к эксплуатации For use in hazard-
Ous locations
