Электронное реле 3RB Siemens 3RB2056-1FF2
Доступен к заказу

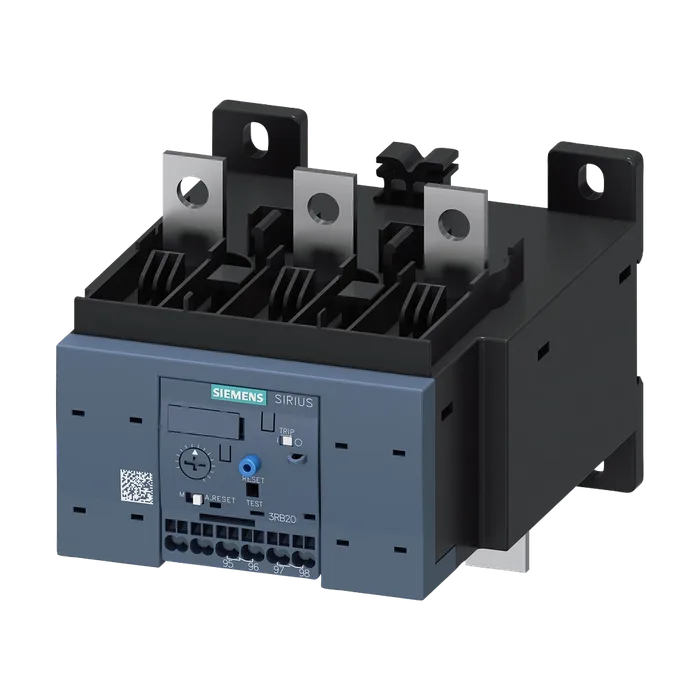

Электронное реле 3RB Siemens 3RB2056-1FF2
Реле перегрузки 50–200 A для защиты двигателя Типоразмер S6, класс 1 НЗ Для установки на контакторах/автономной установки Главная цепь: шинное соед. Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
13 110,43 ₽ С НДС
Код товара: 3RB20561FF2
Доступен к заказу
01
Описание
Реле перегрузки 50–200 A для защиты двигателя Типоразмер S6, класс 1 НЗ Для установки на контакторах/автономной установки Главная цепь: шинное соед. Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс
Торговая марка изделия SIRIUS
Наименование изделия электронное реле перегрузки
Наименование типа изделия 3RB2
Типоразмер реле перегрузки S6
Типоразмер контактора комбинируемый корпоративный S6
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 1 000 В
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 8 кВ
Разъединения
В сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 300 В
В сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 600 В
В сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 690 В
Ударопрочность 15г / 11 мсек
Согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность 1-6 Гц, 15 мм; 6-500 Гц, 20 м/с²; 10 циклов
Тепловой ток 200 А
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EU PTB 06 ATEX 3001
Справочный идентификатор согласно МЭК 81346- 2:2009 F
Директива RoHS (дата) 07/01/2006
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +80 °C
При транспортировке -40 ... +80 °C
Температурная компенсация -25 ... +60 °C
Относительная атмосферная влажность при эксплуатации 10 ... 95 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 50 ... 200 А
Рабочее напряжение
Расчетное значение 1 000 В
При AC-3e расчетное значение макс. 1 000 В
Рабочая частота расчетное значение 50 ... 60 Гц
Рабочий ток расчетное значение 200 А
Рабочий ток при AC-3e при 400 В расчетное значение 200 А
Рабочая мощность
Для трехфазного двигателя при 400 В при 50 Гц 30 ... 90 кВт
Для трехфазных двигателей при 500 В при 50 Гц 30 ... 132 кВт
Для трехфазных двигателей при 690 В при 50 Гц 55 ... 160 кВт
Исполнение вспомогательного выключателя встроенный
Число размыкающих контактов для 1
Вспомогательных контактов
Примечание для отключения контактора
Число замыкающих контактов для 1
Вспомогательных контактов
Примечание для сообщения "сработал"
Число переключающих контактов для вспомогательных контактов 0
Рабочий ток вспомогательных контактов при AC-15
При 24 В 4 А
При 110 В 4 А
При 120 В 4 А
При 125 В 4 А
При 230 В 3 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 2 А
При 60 В 0,55 А
При 110 В 0,3 А
При 125 В 0,3 А
При 220 В 0,11 А
Класс срабатывания CLASS 10E
Исполнение расцепителя тока перегрузки электронное
Электродвигателя
При 480 В расчетное значение 200 А
При 600 В расчетное значение 200 А
Нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG: 355 A, Class L: 601 А
При типе координации 2 требуется gG: 315 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Монтажное положение любой
Вид креплений Установка контакторов / отдельный перечень
Высота 119 мм
Ширина 120 мм
Глубина 155 мм
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи шинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
Расположение разъема питания для главной цепи сверху и снизу
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Однопроводной или многопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (24 ... 16)
Начальный пусковой крутящий момент
Для главных контактов при винтовом зажиме 10 ... 12 Н·м
Исполнение резьбы соединительного болта
Для главных контактов M8
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP00; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди при
Согласно МЭК 60529 использовании рамной клеммы/ крышки
Тип источника питания по шлюзу IO-Link Master Нет
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (провод-земля), соответствует классу резкости 3
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (провод-земля), соответствует классу резкости 3
Вследствие высокочастотного облучения 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1
Согласно МЭК 61000-4-6 кГц
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 контактный разряд 6 кВ / воздушный разряд 8 кВ
Исполнение индикатора для коммутационного положения Заслонка
For use in hazard-
Ous locations
Артикул 3RB2056-1FF2
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,069 Кг
Вид продуктов 3RB20, 3RB21 for standard applications
Производитель Siemens
Ценовая Группа 41G
Группа Продукта 5808
Размер упаковки 136,00 x 147,00 x 177,00
Единицы Измерения 1 шт.
Описание Продукта РЕЛЕ ПЕРЕГРУЗКИ 50...200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ШИННОЕ ПРИСОЕДИНЕНИЕ ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RB2056-1FF2
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 140 дней
