Торговая марка изделия SIRIUS

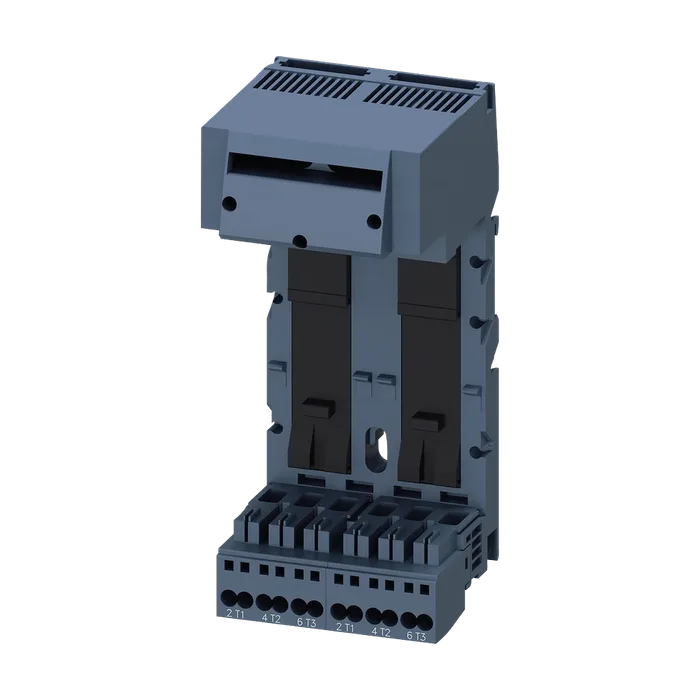

Наименование изделия двойной расширительный блок
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем
Степень загрязнения 3
Число слотов для компактных пускателей 2
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При транспортировке -55 ... +80 °C
При хранении -55 ... +80 °C
При эксплуатации -20 ... +60 °C
Вибропрочность f = от 4 до 5,8 Гц; d = 15 мм; f = от 5,8 до 500 Гц; a = 2 м / c2 10 циклов
Ударопрочность Полусинусоида a = 6 м/с2 при 10 мс; 3 поз. и 3 нег. импульс по всем осям
Справочный идентификатор
Согласно МЭК 81346-2:2009 K
Согласно DIN EN 61346-2 K
Рабочий ток при переменном токе при 400 В расчетное значение 63 А
Рабочее напряжение при AC-3 расчетное значение макс. 690 В
Исполнение разъема питания для главной цепи пружинный зажим
Длина зачистки изоляции для главных контактов вид подключаемых сечений проводов для 10 мм
Проводов американского калибра (AWG)
Для главных контактов для отвода со стороны нагрузки 2 x (16 ... 10), 1 x (16 ... 8)
