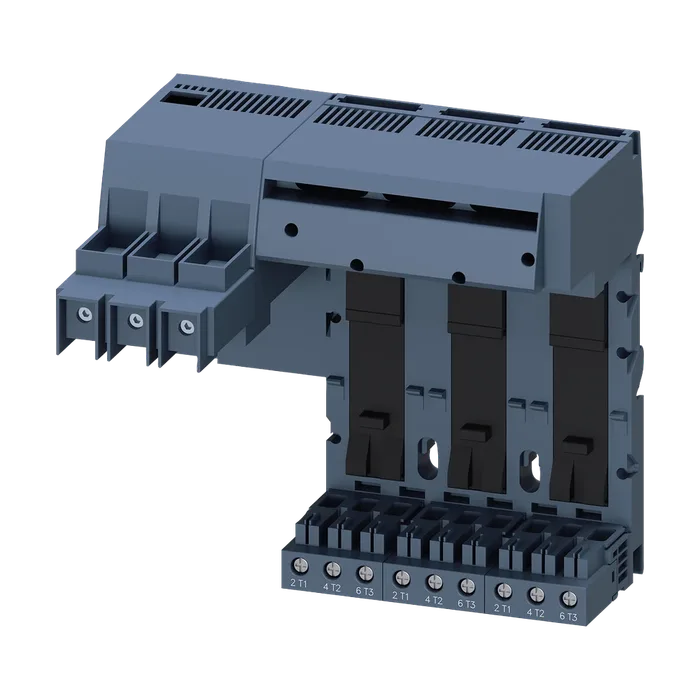

Ввод питания слева Подключение основной цепи тока: винтовой зажим 3 разъема для компактных пускателей Клемма подключения макс. 50 мм²/70 мм²
19 629,53 ₽С НДС
Код товара: 3RA68138AB
Доступен к заказу
01
Описание
Ввод питания слева Подключение основной цепи тока: винтовой зажим 3 разъема для компактных пускателей Клемма подключения макс. 50 мм²/70 мм²
Торговая марка изделияSIRIUS
Наименование изделияподвод питания слева
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем
Степень загрязнения3
Число слотов для компактных пускателей3
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При транспортировке-55 ... +80 °C
При хранении-55 ... +80 °C
При эксплуатации-20 ... +60 °C
Вибропрочностьf = от 4 до 5,8 Гц; d = 15 мм; f = от 5,8 до 500 Гц; a = 2 м / c2 10 циклов
УдаропрочностьПолусинусоида a = 6 м/с2 при 10 мс; 3 поз. и 3 нег. импульс по всем осям
Справочный идентификатор
Согласно МЭК 81346-2:2009W
Согласно DIN EN 61346-2W
Рабочий ток при переменном токе при 400 В расчетное значение100 А
Рабочее напряжение при AC-3 расчетное значение макс.690 В
Вид крепленийВинтовое и защёлкивающееся крепление
Ширина205 мм
Высота197 мм
Глубина155 мм
Исполнение разъема питания для главной цепивинтовой зажим
Исполнение винтового зажима для главных контактовM3
Длина зачистки изоляции для главных контактов17 мм
Начальный пусковой крутящий момент для главных контактов при винтовом зажиме вид подключаемых сечений проводов для ввода питания для главных контактов при6 ... 8 Н·м
Использовании верхнего клеммного соединения
Однопроводной2,5 ... 70 мм²
Многопроводной2,5 ... 70 мм²
Тонкожильный с заделкой концов кабеля2,5 ... 35 мм²
Тонкожильный без заделки концов кабеля вид подключаемых сечений проводов для ввода питания для главных контактов при4 ... 50 мм²
Использовании нижнего клеммного соединения
Однопроводной2,5 ... 70 мм²
Многопроводной2,5 ... 70 мм²
Тонкожильный с заделкой концов кабеля2,5 ... 50 мм²
Тонкожильный без заделки концов кабеля вид подключаемых сечений проводов для ввода питания для главных контактов при10 ... 50 мм²
Использовании обоих клеммных соединений
Однопроводной2 x (2,5 ... 50 мм²)
Многопроводной2 x (2,5 ... 50 мм²)
Тонкожильный с заделкой концов кабеля2 x (2,5 ... 35 мм²)
Тонкожильный без заделки концов кабеля вид подключаемых сечений проводов для2 x (4 ... 35 мм²)
Проводов американского калибра (AWG)
Для ввода питания для главных контактов при использовании верхнего клеммного соединения10 ... 2/0
Для ввода питания для главных контактов при использовании нижнего клеммного соединения10 ... 2/0
Для ввода питания для главных контактов при использовании обоих клеммных соединений2 x (10 ... 1/0)
Для главных контактов для отвода со стороны нагрузки2 x (16 ... 10), 1 x (16 ... 8)
Артикул3RA6813-8AB
Каталог IDCC-IC10
Код группыR711
Товарный код85369095
Вес Нетто (Кг)1,463 Кг
Вид продуктовСистемы ввода питания для 3RA6
ПроизводительSiemens
Ценовая Группа42F
Группа Продукта5340
Размер упаковки240,00 x 245,00 x 180,00
Единицы Измерения1 шт.
Описание ПродуктаМОДУЛЬ ПОДВОДА ПИТАНИЯ, УСТАНОВКА СЛЕВА СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, 3 СЛОТА ДЛЯ КОМПАКТН. ПУСКАТЕЛЕЙ КЛЕММЫ MAX. 50 MM2 / 70 MM2
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RA6813-8AB
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
