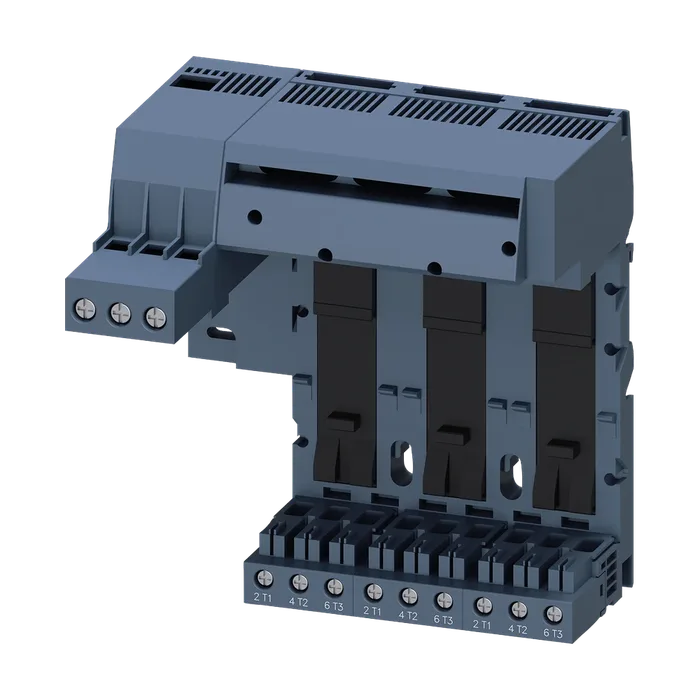

Ввод питания слева Подключение основной цепи тока: винтовой зажим 3 разъема для компактных пускателей Клемма подключения макс. 25 мм2/35 мм2
16 034,44 ₽С НДС
Код товара: 3RA68128AB
Доступен к заказу
01
Описание
Ввод питания слева Подключение основной цепи тока: винтовой зажим 3 разъема для компактных пускателей Клемма подключения макс. 25 мм2/35 мм2
Торговая марка изделияSIRIUS
Наименование изделияподвод питания слева
Степень защиты IP с лицевой стороны согласно МЭК 60529IP20; IP20 с рамной клеммой/ крышкой
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем
Степень загрязнения3
Число слотов для компактных пускателей3
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При транспортировке-55 ... +80 °C
При хранении-55 ... +80 °C
При эксплуатации-20 ... +60 °C
Вибропрочностьf = от 4 до 5,8 Гц; d = 15 мм; f = от 5,8 до 500 Гц; a = 2 м / c2 10 циклов
УдаропрочностьПолусинусоида a = 6 м/с2 при 10 мс; 3 поз. и 3 нег. импульс по всем осям
Справочный идентификатор
Согласно МЭК 81346-2:2009W
Согласно DIN EN 61346-2W
Рабочий ток при переменном токе при 400 В расчетное значение63 А
Рабочее напряжение при AC-3 расчетное значение макс.690 В
Вид крепленийВинтовое и защёлкивающееся крепление
Ширина180 мм
Высота197 мм
Глубина144 мм
Исполнение разъема питания для главной цепивинтовой зажим
Исполнение винтового зажима для главных контактовM3
Длина зачистки изоляции для главных контактов13 мм
Начальный пусковой крутящий момент для главных контактов при винтовом зажиме вид подключаемых сечений проводов для ввода питания для главных контактов при3 ... 4,5 Н·м
Использовании верхнего клеммного соединения
Однопроводной2,5 ... 35 мм²
Многопроводной2,5 ... 35 мм²
Тонкожильный с заделкой концов кабеля2,5 ... 25 мм²
Тонкожильный без заделки концов кабеля вид подключаемых сечений проводов для ввода питания для главных контактов при2,5 ... 25 мм²
Использовании нижнего клеммного соединения
Однопроводной2,5 ... 35 мм²
Многопроводной2,5 ... 35 мм²
Тонкожильный с заделкой концов кабеля2,5 ... 25 мм²
Тонкожильный без заделки концов кабеля вид подключаемых сечений проводов для ввода питания для главных контактов при2,5 ... 25 мм²
Использовании обоих клеммных соединений
Однопроводной2 x (2,5 ... 25 мм²)
Многопроводной2 x (2,5 ... 25 мм²)
Тонкожильный с заделкой концов кабеля2 x (2,5 ... 16 мм²)
Тонкожильный без заделки концов кабеля вид подключаемых сечений проводов для2 x (2,5 ... 16 мм²)
Проводов американского калибра (AWG)
Для ввода питания для главных контактов при использовании верхнего клеммного соединения12 ... 2
Для ввода питания для главных контактов при использовании нижнего клеммного соединения12 ... 2
Для ввода питания для главных контактов при использовании обоих клеммных соединений2 x (16 ... 2)
Для главных контактов для отвода со стороны нагрузки2 x (16 ... 10), 1 x (16 ... 8)
Артикул3RA6812-8AB
Каталог IDCC-IC10
Код группыR711
Товарный код85369095
Вес Нетто (Кг)1,123 Кг
Вид продуктовСистемы ввода питания для 3RA6
ПроизводительSiemens
Ценовая Группа42F
Группа Продукта5340
Размер упаковки244,00 x 281,00 x 188,00
Единицы Измерения1 шт.
Описание ПродуктаМОДУЛЬ ПОДВОДА ПИТАНИЯ, УСТАНОВКА СЛЕВА, СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ, 3 СЛОТА ДЛЯ КОМПАКТН. ПУСКАТЕЛЕЙ КЛЕММЫ MAX. 25 MM2 / 35 MM2
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RA6812-8AB
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
