Контакторная сборка 3RA Siemens 3RA6500-2EB42
Доступен к заказу

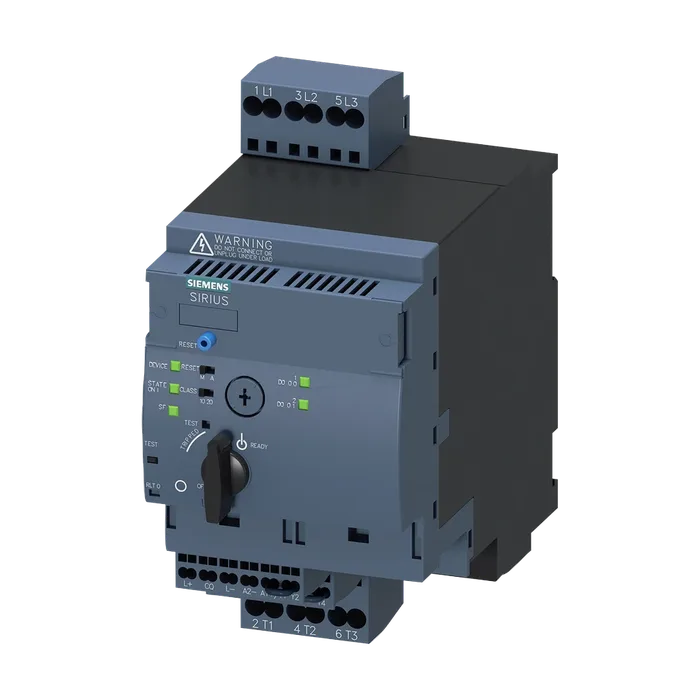

Контакторная сборка 3RA Siemens 3RA6500-2EB42
SIRIUS Компактный пускатель Реверсивный пускатель для IO-Link 400 В 24 В DC 8–32 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: пружинная клемма
89 877,3 ₽ С НДС
Код товара: 3RA65002EB42
Доступен к заказу
01
Описание
SIRIUS Компактный пускатель Реверсивный пускатель для IO-Link 400 В 24 В DC 8–32 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: пружинная клемма
Торговая марка изделия SIRIUS
Наименование изделия Компактный пускатель для IO-Link
Исполнение изделия поворотное пусковое устройство
Наименование типа изделия 3RA65
Функция изделия интерфейс оперативного тока для параллельного соединения Нет
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 5,4 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 1,8 Вт
Без тока нагрузки типичный 3,4 Вт
Напряжение развязки расчетное значение 690 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 6 000 В
Степень защиты NEMA прочие
Ударопрочность a=60 м/сек2 (6г) с 10 мсек на каждые 3 удара во всех осях
Вибропрочность механический срок службы (коммутационных f= 4 ... 5,8 Гц, d= 15 мм; f= 5,8 ... 500 Гц, a= 20 м/с²; 10 циклов
Циклов)
Главных контактов типичный 10 000 000
Вспомогательных контактов типичный 10 000 000
Сигнальных контактов типичный коммутационная износостойкость 10 000 000
Вспомогательных контактов
При DC-13 при 6 А при 24 В типичный 30 000
При AC-15 при 6 А при 230 В типичный 200 000
Тип классификации устойчивый режим работы согласно IEC 60947-6-2
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2012
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -55 ... +80 °C
При транспортировке -55 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 90 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 8 ... 32 А
Формула предельной включающей способности 12 x Ie
Формула предельной отключающей способности отдаваемая механическая мощность для 4- 10 x Ie
Полюсного трехфазного двигателя
При 400 В расчетное значение 15 кВт
Рабочее напряжение при AC-3 расчетное значение макс. 400 В
Рабочий ток
При переменном токе при 400 В расчетное значение 32 А
При AC-3 при 400 В расчетное значение 32 А
При AC-43
При 400 В расчетное значение 29 А
Рабочая мощность
При AC-3 при 400 В расчетное значение 15 кВт
При AC-43
При 400 В расчетное значение 15 000 Вт
Частота коммутации
При AC-41 согласно МЭК 60947-6-2 макс. 750 1/h
При AC-43 согласно МЭК 60947-6-2 макс. 250 1/h
Тип напряжения пост. ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 24 В
При постоянном токе 24 ... 24 В
Мощность удержания
При постоянном токе макс. 3,4 Вт
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов расцепителя тока короткого замыкания мгновенного действия для сигнального контакта 0
Число переключающих контактов токозависимого расцепителя перегрузки для сигнального контакта 0
Рабочий ток вспомогательных контактов при AC-12 макс. 10 А
Рабочий ток вспомогательных контактов при DC-13 при 250 В 0,27 А
Класс срабатывания ном. рабочая отключающая способность при CLASS 10 и 20 регулируется
Коротком замыкании (Ics)
При 400 В 53 кА
Электродвигателя
При 480 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 32 А
Фазного электродвигателя
При 200/208 В расчетное значение 7,5 hp
При 220/230 В расчетное значение 10 hp
При 460/480 В расчетное значение 20 hp
Функция изделия защита от коротких замыканий Да
Исполнение защиты от коротких замыканий электромагнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от предохранитель gL/gG: 10 А
Монтажное положение любой
Рекомендуемый вертикальный, на горизонтальной монтажной шине
Вид креплений Винтовое и защёлкивающееся крепление
Высота 191 мм
Ширина 90 мм
Глубина 165 мм
Компонент изделия съемная клемма для главной цепи Да
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока вид подключаемых сечений проводов для главных пружинный зажим
Контактов
Однопроводной 2x (2,5 ... 6 мм²), 1x 10 мм²
Тонкожильный с заделкой концов кабеля 2x (2,5 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (24 ... 16)
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 500 000
Доля опасных отказов
При высокой приоритетности запроса согласно SN 31920 50 %
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от прикосновения пальцем
Функция изделия связь по шине Да
Протокол поддерживается
Протокол интерфейса AS Нет
Протокол IO-Link Да
Функция изделия интерфейс оперативного тока с IO- Link Да
Скорость передачи IO-Link COM2 (38,4 kBaud)
Время сквозного цикла между ведущим устройством и устройством IO-Link мин. 2,5 мс
Тип источника питания по шлюзу IO-Link Master Нет
Объем данных
Адресной области входов при циклической передаче всего 2 byte
Адресной области выходов при циклической передаче всего 2 byte
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 силовые цепи 4 кВ, цепи вспомогательного тока 2 кВ, IO-связь 2 кВ, концевые выключатели 2 кВ, кабель 2 кВ для ручного органа управления
Вследствие перенапряжения при замыкании на силовые цепи 4 кВ, вспомогательное напряжение 0,5 кВ с
Землю согласно МЭК 61000-4-5 предварительно включенной защитой от избыточного напряжения
Вследствие линейного перенапряжения согласно силовые цепи 2 кВ, вспомогательное напряжение 0,5 кВ с
Вследствие высокочастотного облучения согласно МЭК 61000-4-6 0,15-80 МНц при 10 В
Наведение полевых помех согласно МЭК 61000-4-3 80 ... 3000 МГц при 10 В/м
Электростатический разряд согласно МЭК 61000-4- 8 кВ
Излучение высокочастотных кондуктивных помех согласно CISPR11 150 кГц ... 30 МГц Класс A
Излучение высокочастотных полевых помех согласно CISPR11 30 ... 1000 МГц Класс A
Напряжение питания требуется вспомогательное напряжение Да
Число светодиодов 5
Исполнение индикатора как индикация состояния устройства IO-Link двойной светодиод зеленый/красный
Machinery
Артикул 3RA6500-2EB42
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 2,605 Кг
Вид продуктов Реверсивные компактные пускатели 3RA65
Производитель Siemens
Ценовая Группа 42F
Группа Продукта 5341
Размер упаковки 183,00 x 228,00 x 109,50
Единицы Измерения 1 шт.
Описание Продукта РЕВЕРСИВНЫЙ КОМПАКТНЫЙ ПУСКАТЕЛЬ SIRIUS С ИНТЕРФЕЙСОМ IO-LINK, 400V, 32 A, 24 V DC, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 8... 32 A, IP20, СИЛОВАЯ ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, ЦЕПЬ УПРАВЛЕНИЯ: SPRING-LOADED КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA6500-2EB42
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 40 дней
