Контакторная сборка 3RA Siemens 3RA6400-2BB42
Доступен к заказу

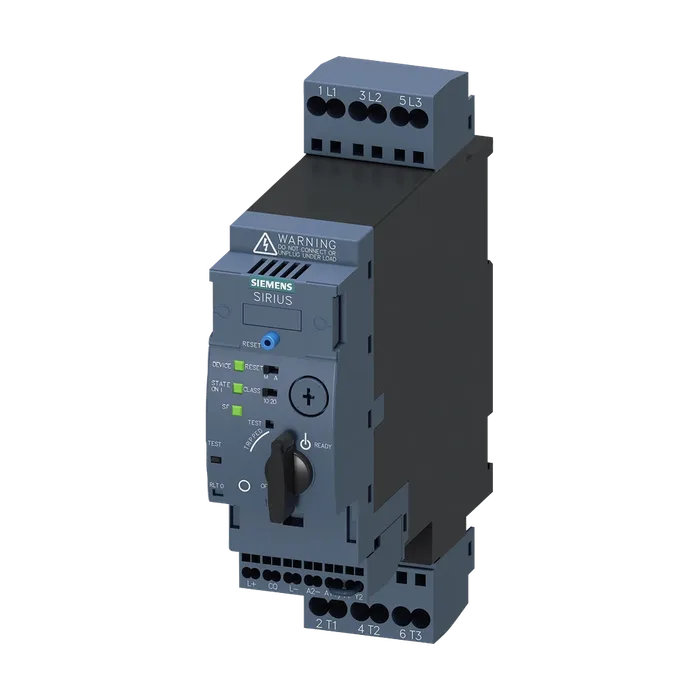

Контакторная сборка 3RA Siemens 3RA6400-2BB42
SIRIUS Компактный пускатель Прямой пускатель для IO-Link 690 В 24 В DC 0,32–1,25 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: пружинная клемма
41 919,1 ₽ С НДС
Код товара: 3RA64002BB42
Доступен к заказу
01
Описание
SIRIUS Компактный пускатель Прямой пускатель для IO-Link 690 В 24 В DC 0,32–1,25 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: пружинная клемма
Торговая марка изделия SIRIUS
Наименование изделия Компактный пускатель для IO-Link
Исполнение изделия Устройство прямого пуска
Наименование типа изделия 3RA64
Функция изделия интерфейс оперативного тока для параллельного соединения Нет
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 0,1 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 0,03 Вт
Без тока нагрузки типичный 2,9 Вт
Напряжение развязки расчетное значение 690 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 6 000 В
Степень защиты NEMA прочие
Ударопрочность a=60 м/сек2 (6г) с 10 мсек на каждые 3 удара во всех осях
Вибропрочность механический срок службы (коммутационных f= 4 ... 5,8 Гц, d= 15 мм; f= 5,8 ... 500 Гц, a= 20 м/с²; 10 циклов
Циклов)
Главных контактов типичный 10 000 000
Вспомогательных контактов типичный 10 000 000
Сигнальных контактов типичный коммутационная износостойкость 10 000 000
Вспомогательных контактов
При DC-13 при 6 А при 24 В типичный 30 000
При AC-15 при 6 А при 230 В типичный 200 000
Тип классификации устойчивый режим работы согласно IEC 60947-6-2
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2012
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -55 ... +80 °C
При транспортировке -55 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 90 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 0,32 ... 1,25 А
Формула предельной включающей способности 38,4 x Ie
Формула предельной отключающей способности отдаваемая механическая мощность для 4- 32 x Ie
Полюсного трехфазного двигателя
При 400 В расчетное значение 0,37 кВт
При 500 В расчетное значение 0,55 кВт
При 690 В расчетное значение 0,75 кВт
Рабочее напряжение при AC-3 расчетное значение макс. 690 В
Рабочий ток
При переменном токе при 400 В расчетное значение 1,25 А
При AC-3 при 400 В расчетное значение 1,25 А
При AC-43
При 400 В расчетное значение 1,1 А
При 500 В расчетное значение 1,2 А
При 690 В расчетное значение 1,1 А
Рабочая мощность
При AC-3 при 400 В расчетное значение 0,37 кВт
При AC-43
При 400 В расчетное значение 370 Вт
При 500 В расчетное значение 550 Вт
При 690 В расчетное значение 750 Вт
Частота коммутации
При AC-41 согласно МЭК 60947-6-2 макс. 750 1/h
При AC-43 согласно МЭК 60947-6-2 макс. 250 1/h
Тип напряжения пост. ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 24 В
При постоянном токе 24 ... 24 В
Мощность удержания
При постоянном токе макс. 2,9 Вт
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов расцепителя тока короткого замыкания мгновенного действия для сигнального контакта 0
Число переключающих контактов токозависимого расцепителя перегрузки для сигнального контакта 0
Рабочий ток вспомогательных контактов при AC-12 макс. 10 А
Рабочий ток вспомогательных контактов при DC-13 при 250 В 0,27 А
Класс срабатывания ном. рабочая отключающая способность при CLASS 10 и 20 регулируется
Коротком замыкании (Ics)
При 400 В 53 кА
При 500 В расчетное значение 3 кА
При 690 В расчетное значение 3 кА
Электродвигателя
При 480 В расчетное значение 1,25 А
При 600 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 1,25 А
Фазного электродвигателя
При 460/480 В расчетное значение 0,5 hp
При 575/600 В расчетное значение 0,5 hp
Функция изделия защита от коротких замыканий Да
Исполнение защиты от коротких замыканий электромагнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Монтажное положение любой
Рекомендуемый вертикальный, на горизонтальной монтажной шине
Вид креплений Винтовое и защёлкивающееся крепление
Высота 191 мм
Ширина 45 мм
Глубина 165 мм
Компонент изделия съемная клемма для главной цепи Да
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока вид подключаемых сечений проводов для главных пружинный зажим
Контактов
Однопроводной 2x (1,5 ... 6 мм²), 1x 10 мм²
Тонкожильный с заделкой концов кабеля 2x (1,5 ... 6 мм²)
Тонкожильный без заделки концов кабеля 2x (1,5 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (24 ... 16)
Значение В10 при высокой приоритетности запроса согласно SN 31920 3 000 000
Доля опасных отказов
При высокой приоритетности запроса согласно SN 31920 50 %
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от прикосновения пальцем
Функция изделия связь по шине Да
Протокол поддерживается
Протокол интерфейса AS Нет
Протокол IO-Link Да
Функция изделия интерфейс оперативного тока с IO- Link Да
Скорость передачи IO-Link COM2 (38,4 kBaud)
Время сквозного цикла между ведущим устройством и устройством IO-Link мин. 2,5 мс
Тип источника питания по шлюзу IO-Link Master Нет
Объем данных
Адресной области входов при циклической передаче всего 2 byte
Адресной области выходов при циклической передаче всего 2 byte
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 силовые цепи 4 кВ, цепи вспомогательного тока 2 кВ, IO-связь 2 кВ,
Вследствие перенапряжения при замыкании на силовые цепи 4 кВ, вспомогательное напряжение 0,5 кВ с
Землю согласно МЭК 61000-4-5 предварительно включенной защитой от избыточного напряжения
Вследствие линейного перенапряжения согласно силовые цепи 2 кВ, вспомогательное напряжение 0,5 кВ с
Вследствие высокочастотного облучения согласно МЭК 61000-4-6 0,15-80 МНц при 10 В
Наведение полевых помех согласно МЭК 61000-4-3 80 ... 3000 МГц при 10 В/м
Электростатический разряд согласно МЭК 61000-4- 2 8 кВ
Излучение высокочастотных кондуктивных помех согласно CISPR11 150 кГц ... 30 МГц Класс A
Излучение высокочастотных полевых помех согласно CISPR11 30 ... 1000 МГц Класс A
Напряжение питания требуется вспомогательное напряжение Да
Число светодиодов 3
Исполнение индикатора как индикация состояния устройства IO-Link двойной светодиод зеленый/красный
Machinery
Артикул 3RA6400-2BB42
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,470 Кг
Вид продуктов Нереверсивные пускатели 3RA64
Производитель Siemens
Ценовая Группа 42F
Группа Продукта 5341
Размер упаковки 181,50 x 228,50 x 59,50
Единицы Измерения 1 шт.
Описание Продукта КОМПАКТНЫЙ ПУСКАТЕЛЬ ПРЯМОГО ПУСКА С ИНТЕРФЕЙСОМ IO-LINK, UI 690B, 32 A, 24 V DC, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 0.32... 1.25 A, IP20, СИЛОВАЯ ЦЕПЬ: ПРУЖИННЫЕ КЛЕММЫ, ЦЕПЬ УПРАВЛЕНИЯ: SPRING-LOADED КЛЕММЫ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA6400-2BB42
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 40 дней
