Контакторная сборка 3RA Siemens 3RA6250-2EB34
Доступен к заказу

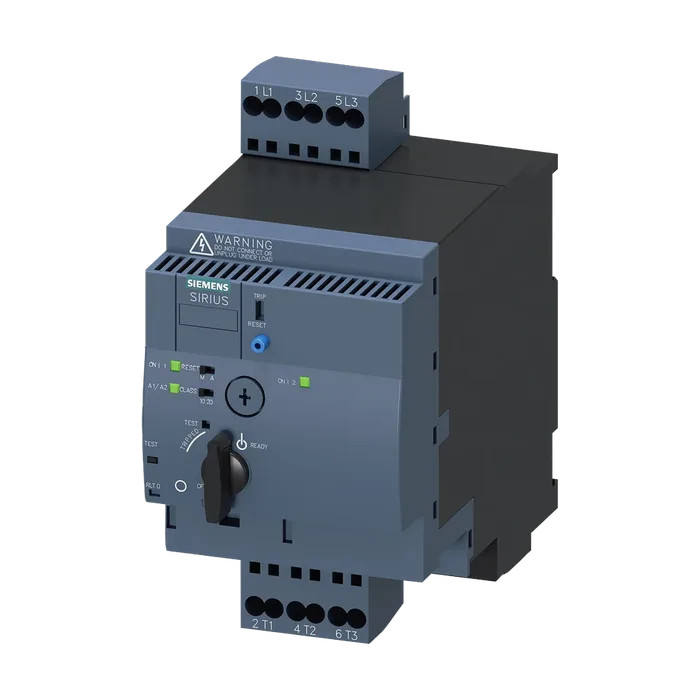

Контакторная сборка 3RA Siemens 3RA6250-2EB34
SIRIUS Компактный пускатель Реверсивный пускатель 400 В 24 В AC/DC 50–60 Гц 8–32 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: втычное, без клемм
74 058,89 ₽ С НДС
Код товара: 3RA62502EB34
Доступен к заказу
01
Описание
SIRIUS Компактный пускатель Реверсивный пускатель 400 В 24 В AC/DC 50–60 Гц 8–32 A IP20 Подключение основной цепи тока: пружинная клемма Подключение цепи управления: втычное, без клемм
Торговая марка изделия SIRIUS
Наименование изделия Компактный пускатель
Исполнение изделия поворотное пусковое устройство
Наименование типа изделия 3RA62
Функция изделия интерфейс оперативного тока для параллельного соединения Да
Дополнение изделия вспомогательный выключатель мощность потерь [Вт] при расчетном значении Да
Тока
При переменном токе в теплом рабочем состоянии 5,4 Вт
При переменном токе в теплом рабочем состоянии на каждый полюс 1,8 Вт
Без тока нагрузки типичный 3,5 Вт
Напряжение развязки расчетное значение 690 В
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение макс. допустимое напряжение для безопасного 6 000 В
Разъединения
Между главной и вспомогательной цепью 400 В
Между двумя вспомогательными цепями 250 В
Между цепями оперативного и вспомогательного тока 300 В
Степень защиты NEMA прочие
Ударопрочность a=60 м/сек2 (6г) с 10 мсек на каждые 3 удара во всех осях
Вибропрочность механический срок службы (коммутационных f= 4 ... 5,8 Гц, d= 15 мм; f= 5,8 ... 500 Гц, a= 20 м/с²; 10 циклов
Циклов)
Главных контактов типичный 10 000 000
Вспомогательных контактов типичный 10 000 000
Сигнальных контактов типичный коммутационная износостойкость 10 000 000
Вспомогательных контактов
При DC-13 при 6 А при 24 В типичный 30 000
При AC-15 при 6 А при 230 В типичный 200 000
Тип классификации устойчивый режим работы согласно IEC 60947-6-2
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 05/01/2012
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -20 ... +60 °C
При хранении -55 ... +80 °C
При транспортировке -55 ... +80 °C
Относительная атмосферная влажность при эксплуатации 10 ... 90 %
Число полюсов для главной цепи 3
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 8 ... 32 А
Формула предельной включающей способности 12 x Ie
Формула предельной отключающей способности отдаваемая механическая мощность для 4- 10 x Ie
Полюсного трехфазного двигателя
При 400 В расчетное значение 15 кВт
Рабочее напряжение при AC-3 расчетное значение макс. 400 В
Рабочий ток
При переменном токе при 400 В расчетное значение 32 А
При AC-3 при 400 В расчетное значение 32 А
При AC-43
При 400 В расчетное значение 29 А
Рабочая мощность
При AC-3 при 400 В расчетное значение 15 кВт
При AC-43
При 400 В расчетное значение 15 000 Вт
Частота коммутации
При AC-41 согласно МЭК 60947-6-2 макс. 750 1/h
При AC-43 согласно МЭК 60947-6-2 макс. 250 1/h
Тип напряжения оперативное напряжение питания 1 при AC/DC
Переменном токе
При 50 Гц расчетное значение 24 В
При 50 Гц 24 ... 24 В
При 60 Гц расчетное значение 24 В
При 60 Гц 24 В
Частота оперативного напряжения питания
1 расчетное значение 50 Гц
2 расчетное значение 60 Гц
Оперативное напряжение питания 1
При постоянном токе расчетное значение 24 В
При постоянном токе 24 ... 24 В
Мощность удержания
При переменном токе макс. 3,5 Вт
При постоянном токе макс. 3,1 Вт
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 2
Число замыкающих контактов расцепителя тока короткого замыкания мгновенного действия для сигнального контакта 1
Число переключающих контактов токозависимого расцепителя перегрузки для сигнального контакта 1
Рабочий ток вспомогательных контактов при AC-12 макс. 10 А
Рабочий ток вспомогательных контактов при DC-13 при 250 В 0,27 А
Класс срабатывания ном. рабочая отключающая способность при коротком замыкании (Ics) CLASS 10 и 20 регулируется
При 400 В 53 кА
Электродвигателя
При 480 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 32 А
Фазного электродвигателя
При 200/208 В расчетное значение 7,5 hp
При 220/230 В расчетное значение 10 hp
При 460/480 В расчетное значение 20 hp
Нагрузочная способность контакта Контакты 21-22, 13-14, 43-44 Q600 / A600, контакты 77-78 R300 /
Вспомогательных контактов согласно UL B300, контакты 95-96-98 R300 / D300
Функция изделия защита от коротких замыканий Да
Исполнение защиты от коротких замыканий электромагнитный
Исполнение плавкой вставки предохранителя
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 10 А
Для защиты сигнального выключателя расцепителя тока короткого замыкания от коротких замыканий требуется 6A gL/gG/400V
Для защиты сигнального выключателя расцепителя тока перегрузки от коротких замыканий требуется 4A gL/gG/400V
Монтажное положение любой
Рекомендуемый вертикальный, на горизонтальной монтажной шине
Вид креплений Винтовое и защёлкивающееся крепление
Высота 191 мм
Ширина 90 мм
Глубина 165 мм
Компонент изделия съемная клемма для главной цепи Да
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока вид подключаемых сечений проводов для главных вставной, без клемм
Контактов
Однопроводной 2x (2,5 ... 6 мм²), 1x 10 мм²
Тонкожильный с заделкой концов кабеля 2x (2,5 ... 6 мм²)
Тонкожильный без заделки концов кабеля 2x (2,5 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной 2x (0,25 ... 1,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,25 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,25 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (24 ... 16)
Значение В10 при высокой приоритетности запроса согласно SN 31920 2 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 50 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны с защитой от прикосновения пальцем
Функция изделия связь по шине Нет
Протокол поддерживается
Протокол интерфейса AS Нет
Протокол IO-Link Нет
Функция изделия интерфейс оперативного тока с IO- Link Нет
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 главные контакты 4 кВ, вспомогательные контакты 2 кВ
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 главные контакты 4 кВ, вспомогательные контакты 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 главные контакты 2 кВ, вспомогательные контакты 1 кВ
Вследствие высокочастотного облучения согласно МЭК 61000-4-6 0,15-80 МНц при 10 В
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 8 кВ
Излучение высокочастотных кондуктивных помех согласно CISPR11 150 кГц ... 30 МГц Класс A
Излучение высокочастотных полевых помех согласно CISPR11 30 ... 1000 МГц Класс A
Напряжение питания требуется вспомогательное напряжение Нет
Число светодиодов 3
Machinery
Артикул 3RA6250-2EB34
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 2,571 Кг
Вид продуктов Реверсивные компактные пускатели 3RA62
Производитель Siemens
Ценовая Группа 42F
Группа Продукта 5341
Размер упаковки 183,00 x 228,00 x 109,50
Единицы Измерения 1 шт.
Описание Продукта РЕВЕРСИВНЫЙ КОМПАКТНЫЙ ПУСКАТЕЛЬ SIRIUS 3RA62, 400V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24 B AC/DC, 50... 60 ГЦ, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 8 ... 32 A, IP20, ПОДКЛЮЧЕНИЕ ГЛАВНОЙ СИЛОВОЙ ЦЕПИ: ПРУЖИННЫЕ ЗАЖИМЫ, ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ: ЗАМЕНЯЕМЫЕ КЛЕММЫ, БЕЗ КЛЕММ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA6250-2EB34
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 40 дней
