Контакторная сборка 3RA Siemens 3RA2814-2AW10
Доступен к заказу

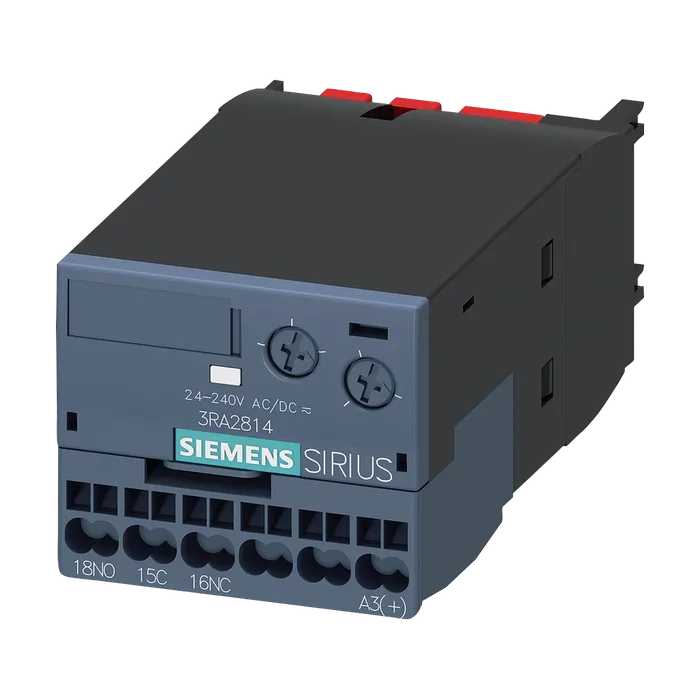

Контакторная сборка 3RA Siemens 3RA2814-2AW10
С электронной задержкой времени вспомогательными выключателями с задержкой отпускания с управляющим сигналом Реле 1, П 24–240 В AC/DC Диапазон времени 0,05–100 с пристегивается на передней панели для контакторов 3RT2 S00-S3 и вспомогательных контакторов 3RH2 S00 пружинная клемма Варистор для демпфирования катушек контактора встроен
5 423,83 ₽ С НДС
Код товара: 3RA28142AW10
Доступен к заказу
01
Описание
С электронной задержкой времени вспомогательными выключателями с задержкой отпускания с управляющим сигналом Реле 1, П 24–240 В AC/DC Диапазон времени 0,05–100 с пристегивается на передней панели для контакторов 3RT2 S00-S3 и вспомогательных контакторов 3RH2 S00 пружинная клемма Варистор для демпфирования катушек контактора встроен
Торговая марка изделия SIRIUS
Наименование изделия Вспомогательный выключатель с электронной задержкой
Наименование типа изделия 3RA28
Типоразмер контактора комбинируемый корпоративный S00, S0, S2, S3
Компонент изделия полупроводниковый выход Нет
Дополнение изделия требуется дистанционное управление Нет
Дополнение изделия опциональный дистанционное управление Нет
Напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 В
Испытательное напряжение для испытаний изоляции 1,5 кВ
Степень загрязнения 3
Выдерживаемое импульсное напряжение расчетное значение 4 кВ
Испытательное напряжение для испытаний импульсным напряжением 4 800 В
Потребляемый ток при 24 В 24 мА
Степень защиты IP для соединительной клеммы IP20
Ударопрочность согласно МЭК 60068-2-27 15г / 11 мсек
Вибропрочность согласно МЭК 60068-2-6 10 ... 59 Гц: 0,35 мм, 60 ... 150 Гц: 2g
Механический срок службы (коммутационных циклов) типичный механический срок службы (коммутационных 10 000 000
Циклов)
С контактором 3R.2 типоразмера S00 10 000 000
С контактором 3R.2 типоразмера S0 10 000 000
С контактором 3R.2 типоразмера S2 10 000 000
С контактором 3R.2 типоразмера S3 10 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 100 000
Коммутационная износостойкость
С контактором 3R.2 типоразмера S00 100 000
С контактором 3R.2 типоразмера S0 100 000
С контактором 3R.2 типоразмера S2 100 000
С контактором 3R.2 типоразмера S3 100 000
Регулируемое время 0,05 ... 100 s
Относительная точность уставки относительно верхнего предела шкалы 15 %
Мин. длительность включения 35 мс
Время повторной готовности 150 мс
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Относительная воспроизводимость 1 %
Влияние окружающей температуры ±1 %
Влияние напряжения питания ±1 %
Директива RoHS (дата) 10/01/2009
Функция изделия соединение звезда - треугольник Нет
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при AC/DC
Переменном токе
При 50 Гц 24 ... 240 В
При 60 Гц 24 ... 240 В
Частота оперативного напряжения питания 1 50 ... 60 Гц
Оперативное напряжение питания 1
При постоянном токе коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 24 ... 240 В
Постоянном токе
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 50 Гц
Исходное значение 0,85
Конечное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 1,1
Переменном токе при 60 Гц
Исходное значение 0,85
Конечное значение 1,1
Исполнение ограничителя перенапряжений с варистором
Функция коммутации
С задержкой срабатывания Нет
С задержкой срабатывания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное Нет
С задержкой отпускания Да
Функция коммутации
Мигающий, симметричный, начало отсчета - пауза/ безынерционный Нет
Мигающий, симметричный, начало отсчета - пауза Нет
Мигающий, симметричный, начало отсчета - импульс/ безынерционный Нет
Мигающий, симметричный, начало отсчета - импульс Нет
Мигающий, асимметричный, начало отсчета - пауза Нет
Мигающий, асимметричный, начало отсчета - импульс Нет
Функция коммутации
С постоянной тактовой частотой, начало отсчета - импульс Нет
С постоянной тактовой частотой, начало отсчета - пауза Нет
Функция коммутации
С переменной тактовой частотой, начало отсчета - импульс Нет
С переменной тактовой частотой, начало отсчета - пауза Нет
Функция коммутации
Соединение звезда - треугольник с функцией Нет
Соединение звезда - треугольник Нет
Функция коммутации с сигналом управления
С проскальзыванием при размыкании Нет
С проскальзыванием при размыкании/ безынерционное Нет
С задержкой отпускания Да
С задержкой отпускания/ безынерционный Нет
С задержкой импульсов Нет
С задержкой импульсов/ безынерционный Нет
С формированием импульса Нет
С формированием импульса/ безынерционный Нет
С задержкой срабатывания/ отпускания Нет
С задержкой срабатывания/ с задержкой отпускания/ безынерционный Нет
С проскальзыванием при замыкании Нет
С проскальзыванием при замыкании/ безынерционное функция коммутации реле с импульсными Нет
Контактами с сигналом управления
Перезапускаемый при отключенном сигнале управления/ безынерционный Нет
Перезапускаемый при включенном сигнале управления Нет
Перезапускаемый при включенном сигнале управления/ безынерционный Нет
Перезапускаемый при отключенном сигнале управления Нет
Исполнение соединения цепи управления потенциальный Да
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 4 А
Материал коммутирующих контактов AgNi
Число переключающих контактов
С задержкой срабатывания 1
Рабочий ток вспомогательных контактов при AC-15
Макс. 3 А
При 24 В 3 А
При 250 В рабочий ток вспомогательных контактов как 3 А
Размыкающий контакт при AC-15
При 24 В 3 А
При 250 В рабочий ток вспомогательных контактов как 3 А
Замыкающий контакт при AC-15
При 24 В 3 А
При 250 В 3 А
Рабочий ток вспомогательных контактов при DC-13 1 ... 0,1
Рабочий ток вспомогательных контактов при DC-13
При 24 В 1 А
При 125 В 0,2 А
При 250 В 0,1 А
Частота коммутации с контактором 3RT2 макс. 2 500 1/h
Нагрузочная способность контакта вспомогательных контактов согласно UL B300 / R300
Тип напряжения AC/DC
Функция изделия
На релейных выходах переключение с Нет
Удерживающий Нет
Устойчивость к электромагнитным помехам согласно МЭК 61812-1 Среда A (промышленая среда)
Наведение кондуктивных помех
Вследствие импульса согласно МЭК 61000-4-4 2 кВ подключение к сети / 1 кВ подключение линии управления
Вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ
Вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
Наведение полевых помех согласно МЭК 61000-4-3 10 В/m
Электростатический разряд согласно МЭК 61000-4- 2 8 кВ
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Тип изоляции Базовая изоляция
Категория согласно EN 954-1 нет
Компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
Исполнение разъема питания для цепи вспомогательного и оперативного тока пружинный зажим
Вид подключаемых сечений проводов
Однопроводной 0,5 ... 4 mm², 2x (0,5 ... 2,5 mm²)
Тонкожильный с заделкой концов кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 1,5 mm²)
Для проводов американского калибра (AWG) однопроводной 2x (20 ... 14)
Для проводов американского калибра (AWG) многопроводной 2x (20 ... 14)
Поперечное сечение подключаемого провода
Однопроводной 0,5 ... 4 мм²
Тонкожильный с заделкой концов кабеля 0,5 ... 2,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,25 ... 1,5 мм²
Провода
Однопроводной 20 ... 14
Многопроводной 20 ... 14
Монтажное положение произвольно (как защита)
Вид креплений втычной
Высота 38 мм
Ширина 45 мм
Глубина 74 мм
Необходимое расстояние
При последовательном монтаже
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
До заземленных компонентов
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вбок 0 мм
Вниз 0 мм
До компонентов, находящихся под напряжением
Вперед 0 мм
Назад 0 мм
Вверх 0 мм
Вниз 0 мм
Вбок 0 мм
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -40 ... +85 °C
При транспортировке -40 ... +85 °C
Относительная атмосферная влажность при эксплуатации 0 ... 95 %
Артикул 3RA2814-2AW10
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 0,094 Кг
Вид продуктов Блоки вспомогательных контактов с выдержкой времени
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5347
Размер упаковки 47,00 x 106,00 x 55,00
Единицы Измерения 1 шт.
Описание Продукта "ЭЛЕКТРОННЫЙ МОДУЛЬ БЛОК-КОНТАКТОВ С ЗАДЕРЖКОЙ СРАБАТЫВАНИЯ, ЗАДЕРЖКА ОТКЛЮЧЕНИЯ, C AUXILIARY VOLTAGE 1 П РЕЛЕЙНЫЙ КОНТАКТ, 24...240V AC/DC ДИАПАЗОН УСТАВОК ВРЕМЕНИ 0.05...100S ФРОНТАЛЬНАЯ УСТАНОВКА, ДЛЯ КОНТАКТОРОВ 3RT2 С ПРУЖИННЫМИ КЛЕММАМИ"
Страна происхождения Чехия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA2814-2AW10
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 2 дня
