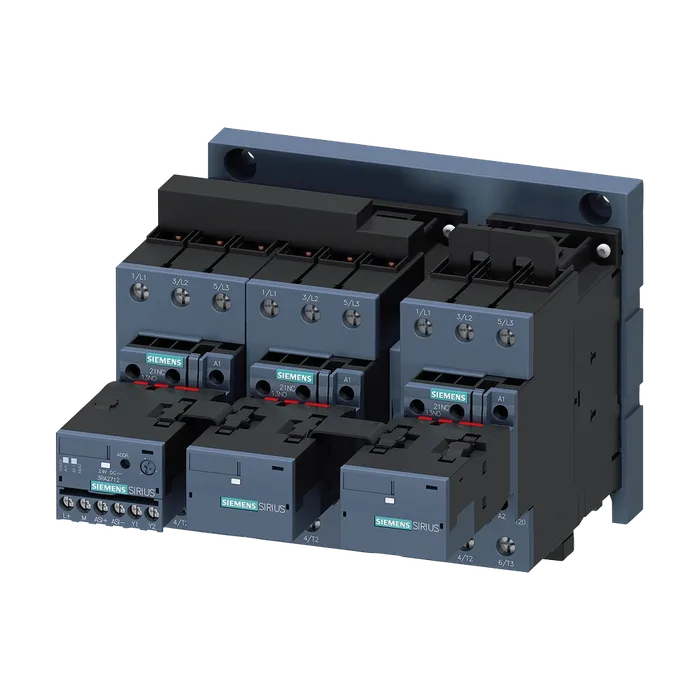

Контакторная сборка 3RA Siemens 3RA2437-8XH32-1NB3
Доступен к заказу
Контакторная сборка 3RA Siemens 3RA2437-8XH32-1NB3
Комбинация «звезда-треугольник», AS-i AC-3, 55 кВт/400 В, 20–33 В AC/DC 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ встроено
63 934,2 ₽ С НДС
Код товара: 3RA24378XH321NB3
Доступен к заказу
01
Описание
Комбинация «звезда-треугольник», AS-i AC-3, 55 кВт/400 В, 20–33 В AC/DC 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 3 НО + 3 НЗ встроено
Торговая марка изделия SIRIUS
Наименование изделия Комбинации "звезда-треугольник"
Наименование типа изделия 3RA24
Заводской номер изделия
1 контактора, входящего в комплект поставки 3RT2037-1NB30-0CC0
2 контактора, входящего в комплект поставки 3RT2037-1NB30
3 контактора, входящего в комплект поставки 3RT2035-1NB30
Монтажного комплекта RS, входящего в комплект поставки 3RA2933-2BB1
Функционального модуля связи, входящего в комплект поставки 3RA2712-1CA00
Типоразмер контактора S2
Дополнение изделия вспомогательный выключатель Нет
Ударопрочность при прямоугольном импульсе
При постоянном токе 7,7 g / 5 мс, 4,5 g / 10 мс
Ударопрочность при синусовом импульсе
При постоянном токе механический срок службы (коммутационных 12 g / 5 мс, 7 g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2014
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
Рабочий ток
При AC-3
При 400 В расчетное значение 115 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 55 кВт
Частота коммутации
При AC-3 макс. 700 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при AC/DC
Переменном токе
При 50 Гц 20 ... 33 В
При 60 Гц 20 ... 33 В
Оперативное напряжение питания 1
При постоянном токе 20 ... 33 В
Исполнение ограничителя перенапряжений полная начальная пусковая мощность с варистором
Электромагнитной катушки при переменном токе
При 50 Гц 82 ВА
При 60 Гц коэффициент мощности, индуктивный при 82 ВА
Начальной пусковой мощности
При 50 Гц 0,64
При 60 Гц полная мощность удержания электромагнитной 0,5
Катушки при переменном токе
При 50 Гц 6 ВА
При 60 Гц коэффициент мощности, индуктивный при 6 ВА
Мощности удержания катушки
При 50 Гц 0,36
При 60 Гц 0,39
Начальная пусковая мощность электромагнитной катушки при постоянном токе 28 Вт
Мощность удержания электромагнитной катушки при постоянном токе 4 Вт
Вспомогательных контактов
С мгновенным срабатыванием число замыкающих контактов для вспомогательных 3
Контактов
С мгновенным срабатыванием 3
Надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 А
При типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое крепление
Высота 142 мм
Ширина 177,5 мм
Глубина 223 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 10 мм
Назад 0 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
Однопроводной или многопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 – 25 мм²), 1x (1 – 35 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Функция изделия связь по шине Нет
Протокол поддерживается протокол интерфейса AS Да
Функция изделия интерфейс оперативного тока с IO- Link Нет
Артикул 3RA2437-8XH32-1NB3
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 4,418 Кг
Вид продуктов Контакторные сборки для пуска асинхронных двигателей переключением со звезды на треугольник SIRIUS 3RA24
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5339
Размер упаковки 247,00 x 327,00 x 232,00
Единицы Измерения 1 шт.
Описание Продукта СБОРКА СО СХЕМОЙ ЗВЕЗДА-ТРЕУГОЛЬНИК С AS-I AC3:55КВТ/400V 24V DC ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА 3НО + 3НЗ ИНТЕГР.,
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA2437-8XH32-1NB3
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) по запросу
