Контакторная сборка 3RA Siemens 3RA2423-8XE32-2BB4
Доступен к заказу

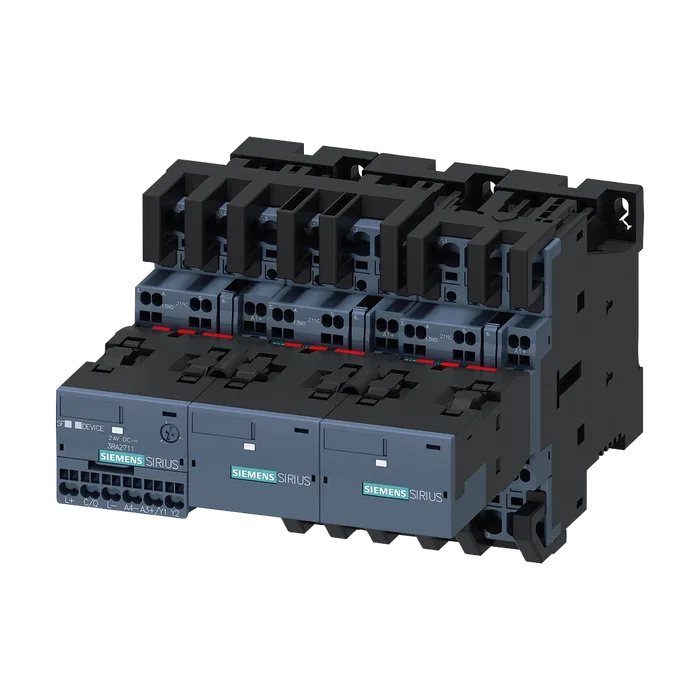

Контакторная сборка 3RA Siemens 3RA2423-8XE32-2BB4
Комбинация «звезда-треугольник», I/O-Link AC-3, 11 кВт/400 В, 24 В DC 3-полюсн., Типоразмер S0 пружинная клемма электрич. и механич. блокировка 3 НО + 3 НЗ встроено
29 919,7 ₽ С НДС
Код товара: 3RA24238XE322BB4
Доступен к заказу
01
Описание
Комбинация «звезда-треугольник», I/O-Link AC-3, 11 кВт/400 В, 24 В DC 3-полюсн., Типоразмер S0 пружинная клемма электрич. и механич. блокировка 3 НО + 3 НЗ встроено
Торговая марка изделия SIRIUS
Наименование изделия Комбинации "звезда-треугольник"
Наименование типа изделия 3RA24
Заводской номер изделия
1 контактора, входящего в комплект поставки 3RT2024-2BB40-0CC0
2 контактора, входящего в комплект поставки 3RT2024-2BB40
3 контактора, входящего в комплект поставки 3RT2024-2BB40
Монтажного комплекта RS, входящего в комплект поставки 3RA2923-2BB2
Функционального модуля связи, входящего в комплект поставки 3RA2711-2CA00
Типоразмер контактора S0
Дополнение изделия вспомогательный выключатель Нет
Ударопрочность при прямоугольном импульсе
При переменном токе 7,5g / 5 ms, 4,7g / 10 мс
При постоянном токе 10g / 5 ms, 7,5g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе 11,8g / 5 ms, 7,4g / 10 мс
При постоянном токе механический срок службы (коммутационных 15g / 5 ms, 10g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение
При AC-3 расчетное значение макс. рабочий ток 690 В
При AC-3
При 400 В расчетное значение 25 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 11 кВт
При 500 В расчетное значение 15,6 кВт
При 690 В расчетное значение 19 кВт
Частота коммутации
При AC-3 макс. 1 000 1/h
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 24 В
Начальная пусковая мощность электромагнитной катушки при постоянном токе 13,8 Вт
Мощность удержания электромагнитной катушки при постоянном токе 13,8 Вт
Вспомогательных контактов
С мгновенным срабатыванием число замыкающих контактов для вспомогательных 3
Контактов
С мгновенным срабатыванием 3
Надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 А
При типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 114 мм
Ширина 135 мм
Глубина 181 мм
Необходимое расстояние
При последовательном монтаже
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вниз 6 мм
Вбок 6 мм
До заземленных компонентов
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вбок 6 мм
Вниз 6 мм
До компонентов, находящихся под напряжением
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вниз 6 мм
Вбок 6 мм
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
На контакторе для вспомогательных контактов Соединение с пружинным зажимом
Электромагнитной катушки вид подключаемых сечений проводов для главных Соединение с пружинным зажимом
Контактов
Однопроводной 2x (1 ... 10 мм²)
Однопроводной или многопроводной 2x (1 ... 10 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 6 мм²)
Тонкожильный без заделки концов кабеля 2x (1 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 75 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Функция изделия связь по шине Нет
Протокол поддерживается протокол интерфейса AS Нет
Функция изделия интерфейс оперативного тока с IO- Link Да
Артикул 3RA2423-8XE32-2BB4
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 2,593 Кг
Вид продуктов Контакторные сборки для пуска асинхронных двигателей переключением со звезды на треугольник SIRIUS 3RA24
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5339
Размер упаковки 246,00 x 326,00 x 222,00
Единицы Измерения 1 шт.
Описание Продукта СБОРКА ПО СХЕМЕ "ЗВЕЗДА-ТРЕУГОЛЬНИК" С КОММ. I/O-LINK, AC3, 11КВТ/400V, DC 24V, 3-ПОЛ., ТИПОРАЗМЕР S0, ПРУЖИННЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА, 1НО+1НЗ ИНТЕГР. В СЕТЕВОЙ КОНТ. 1НО+1НЗИНТЕГР. В КОНТ. "ЗВЕЗДЫ", 1НО+1НЗ ИНТЕГР. В КОНТ. "ТРЕУГОЛЬНИКА",
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA2423-8XE32-2BB4
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
