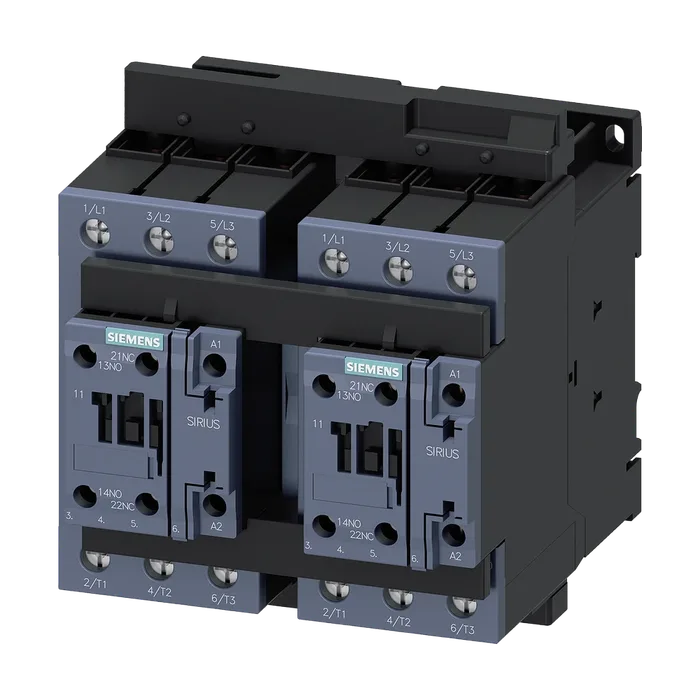

Контакторная сборка 3RA Siemens 3RA2335-8XB30-1AP6
Доступен к заказу
Контакторная сборка 3RA Siemens 3RA2335-8XB30-1AP6
Реверсивная комбинация, AC-3, 18,5 кВт 400 В, 220 В AC/50 Гц/240 В/60 Гц 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 2 НО встроено
16 414,63 ₽ С НДС
Код товара: 3RA23358XB301AP6
Доступен к заказу
01
Описание
Реверсивная комбинация, AC-3, 18,5 кВт 400 В, 220 В AC/50 Гц/240 В/60 Гц 3-полюсн., Типоразмер S2 винтовой зажим электрич. и механич. блокировка 2 НО встроено
Торговая марка изделия SIRIUS
Наименование изделия Реверсная комбинация
Наименование типа изделия 3RA23
Заводской номер изделия
1 контактора, входящего в комплект поставки 3RT2035-1AG20
2 контактора, входящего в комплект поставки 3RT2035-1AG20
Монтажного комплекта RS, входящего в комплект поставки 3RA2933-2AA1
Типоразмер контактора S2
Дополнение изделия вспомогательный выключатель Да
Ударопрочность при прямоугольном импульсе
При переменном токе 11,8 g / 5 мс, 11,6 g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе механический срок службы (коммутационных 18,5 g / 5 мс, 11,6 g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2014
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочий ток
При AC-3
При 400 В расчетное значение 41 А
При 500 В расчетное значение 41 А
При 690 В расчетное значение 24 А
При AC-3e
При 400 В расчетное значение 41 А
При 500 В расчетное значение 41 А
При 690 В расчетное значение 24 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 18,5 кВт
При 500 В расчетное значение 22 кВт
При 690 В расчетное значение 22 кВт
При AC-3e
При 400 В расчетное значение 18,5 кВт
При 690 В расчетное значение 22 кВт
При AC-4 при 400 В расчетное значение 18,5 кВт
Частота коммутации
При AC-3 макс. 1 000 1/h
При AC-3e макс. 1 000 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при Переменный ток
Переменном токе
При 50 Гц расчетное значение 220 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 240 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц полная начальная пусковая мощность 0,85 ... 1,1
Электромагнитной катушки при переменном токе
При 50 Гц 210 ВА
При 60 Гц коэффициент мощности, индуктивный при 188 ВА
Начальной пусковой мощности
При 50 Гц 0,69
При 60 Гц полная мощность удержания электромагнитной 0,65
Катушки при переменном токе
При 50 Гц 17,2 ВА
При 60 Гц коэффициент мощности, индуктивный при 16,5 ВА
Мощности удержания катушки
При 50 Гц 0,36
При 60 Гц 0,39
Вспомогательных контактов
На каждое направление вращения число замыкающих контактов для вспомогательных 0
Контактов
На каждое направление вращения 1
С мгновенным срабатыванием 2
Надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
Электродвигателя
При 480 В расчетное значение 40 А
При 600 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 41 А
Фазного электродвигателя
При 220/230 В расчетное значение 15 hp
При 460/480 В расчетное значение 30 hp
При 575/600 В расчетное значение 40 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 А
При типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 141 мм
Ширина 120 мм
Глубина 130 мм
Необходимое расстояние
При последовательном монтаже
Вперед 10 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
До заземленных компонентов
Вперед 10 мм
Назад 0 мм
Вверх 10 мм
Вбок 10 мм
Вниз 10 мм
До компонентов, находящихся под напряжением
Вперед 10 мм
Назад 0 мм
Вверх 10 мм
Вниз 10 мм
Вбок 10 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
Однопроводной или многопроводной 2x (1 – 35 мм²), 1x (1 – 50 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 – 25 мм²), 1x (1 – 35 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 73 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны с защитой от вертикального прикосновения пальцем спереди
Функция изделия связь по шине Да
Протокол поддерживается протокол интерфейса AS Нет
Функция изделия интерфейс оперативного тока с IO- Link Нет
Артикул 3RA2335-8XB30-1AP6
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 2,544 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5337
Размер упаковки 249,00 x 327,00 x 229,00
Единицы Измерения 1 шт.
Описание Продукта РЕВЕРСИВНАЯ СБОРКА, AC3:18.5КВТ/400V, AC 220V 50ГЦ 240V 60 ГЦ, 3-ПОЛ., ТИПОРАЗМЕР S2 ВИНТОВЫЕ КЛЕММЫ ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА ВСТРОЕННЫЕ БЛОК-КОНТАКТЫ 2НО
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA2335-8XB30-1AP6
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) по запросу
