Контакторная сборка 3RA Siemens 3RA2327-8XB30-1BB4
Доступен к заказу

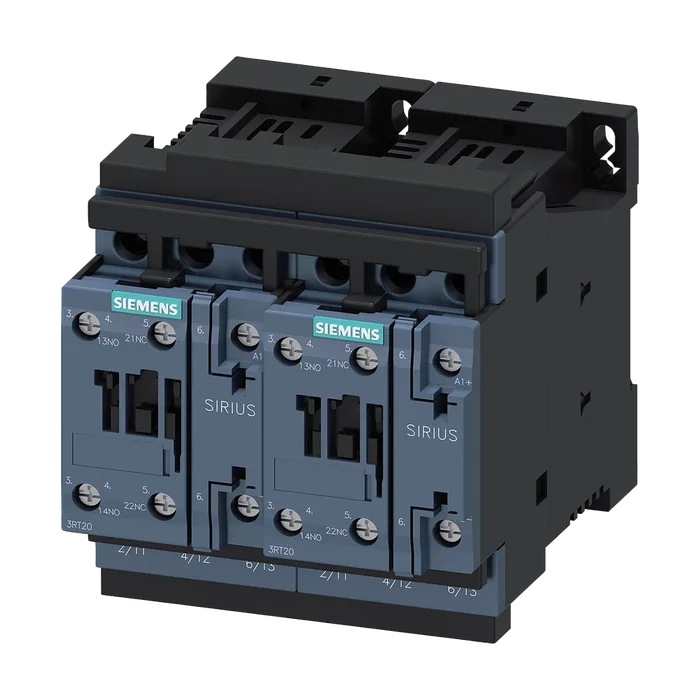

Контакторная сборка 3RA Siemens 3RA2327-8XB30-1BB4
Реверсная комбинация AC-3, 15 кВт/400 В, 24 В DC 3-полюсн., Типоразмер S0 винтовой зажим электрич. и механич. блокировка 2 НО встроено
19 467,34 ₽ С НДС
Код товара: 3RA23278XB301BB4
Доступен к заказу
01
Описание
Реверсная комбинация AC-3, 15 кВт/400 В, 24 В DC 3-полюсн., Типоразмер S0 винтовой зажим электрич. и механич. блокировка 2 НО встроено
Торговая марка изделия SIRIUS
Наименование изделия Реверсная комбинация
Наименование типа изделия 3RA23
Заводской номер изделия
1 контактора, входящего в комплект поставки 3RT2027-1BB40
2 контактора, входящего в комплект поставки 3RT2027-1BB40
Монтажного комплекта RH, входящего в комплект поставки 3RA2923-2AA1
Типоразмер контактора S0
Дополнение изделия вспомогательный выключатель Да
Ударопрочность при прямоугольном импульсе
При переменном токе 8,3g / 5 ms, 5,3g / 10 мс
При постоянном токе 10g / 5 ms, 7,5g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе 13,5g / 5 ms, 8,3g / 10 мс
При постоянном токе механический срок службы (коммутационных 15g / 5 ms, 10g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочий ток
При AC-3
При 400 В расчетное значение 32 А
При 500 В расчетное значение 32 А
При 690 В расчетное значение 21 А
При AC-3e
При 400 В расчетное значение 32 А
При 500 В расчетное значение 32 А
При 690 В расчетное значение 21 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 15 кВт
При 500 В расчетное значение 15 кВт
При 690 В расчетное значение 18,5 кВт
При AC-3e
При 400 В расчетное значение 15 кВт
При 690 В расчетное значение 18,5 кВт
При AC-4 при 400 В расчетное значение 11 кВт
Частота коммутации
При AC-3 макс. 750 1/h
При AC-3e макс. 750 1/h
Тип напряжения оперативного напряжения питания Постоянный ток
Оперативное напряжение питания 1
При постоянном токе расчетное значение 24 В
Начальная пусковая мощность электромагнитной катушки при постоянном токе 5,9 Вт
Мощность удержания электромагнитной катушки при постоянном токе 5,9 Вт
Контактов
На каждое направление вращения 1
С мгновенным срабатыванием 2
Надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
Электродвигателя
При 480 В расчетное значение 27 А
При 600 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 27 А
Фазного электродвигателя
При 220/230 В расчетное значение 10 hp
При 460/480 В расчетное значение 20 hp
При 575/600 В расчетное значение 25 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 А
При типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 А
Для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 101 мм
Ширина 90 мм
Глубина 107 мм
Необходимое расстояние
При последовательном монтаже
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вниз 6 мм
Вбок 6 мм
До заземленных компонентов
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вбок 6 мм
Вниз 6 мм
До компонентов, находящихся под напряжением
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вниз 6 мм
Вбок 6 мм
Исполнение разъема питания
Для главной цепи винтовой зажим
Для цепи вспомогательного и оперативного тока винтовой зажим
На контакторе для вспомогательных контактов Винтовое присоединение
Электромагнитной катушки вид подключаемых сечений проводов для главных Винтовое присоединение
Контактов
Однопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
Однопроводной или многопроводной 2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 75 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Функция изделия связь по шине Да
Протокол поддерживается протокол интерфейса AS Нет
Функция изделия интерфейс оперативного тока с IO- Link Нет
Артикул 3RA2327-8XB30-1BB4
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,340 Кг
Вид продуктов Реверсивные контакторные сборки SIRIUS 3RA23
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5337
Размер упаковки 110,00 x 125,00 x 172,00
Единицы Измерения 1 шт.
Описание Продукта РЕВЕРСИВНАЯ СБОРКА, AC3, 15КВТ/400V, DC 24V, 3-ПОЛ., ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ, ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА ВСТРОЕННЫЕ БЛОК-КОНТАКТЫ 2 X 1НО
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA2327-8XB30-1BB4
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
