Контакторная сборка 3RA Siemens 3RA2326-8XB30-2AK6
Доступен к заказу

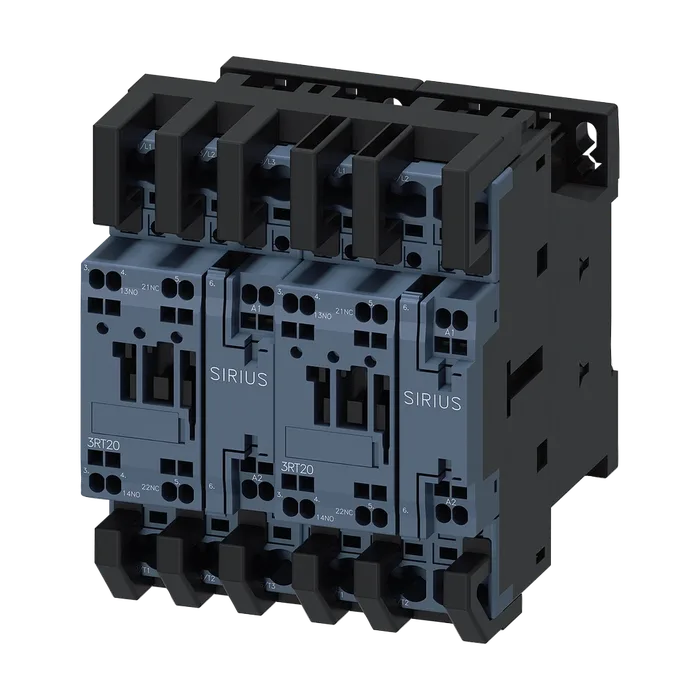

Контакторная сборка 3RA Siemens 3RA2326-8XB30-2AK6
Реверсная комбинация AC-3, 11 кВт/400 В 110 В AC, 50 Гц/120 В, 60 Гц, 3-полюсн. Типоразмер S0, пружинная клемма электрич. и механич. блокировка 2 НО встроено
10 200,87 ₽ С НДС
Код товара: 3RA23268XB302AK6
Доступен к заказу
01
Описание
Реверсная комбинация AC-3, 11 кВт/400 В 110 В AC, 50 Гц/120 В, 60 Гц, 3-полюсн. Типоразмер S0, пружинная клемма электрич. и механич. блокировка 2 НО встроено
Торговая марка изделия SIRIUS
Наименование изделия Реверсная комбинация
Наименование типа изделия 3RA23
Заводской номер изделия
1 контактора, входящего в комплект поставки 3RT2026-2AK60
2 контактора, входящего в комплект поставки 3RT2026-2AK60
Монтажного комплекта RH, входящего в комплект поставки 3RA2923-2AA2
Типоразмер контактора S0
Дополнение изделия вспомогательный выключатель Да
Ударопрочность при прямоугольном импульсе
При переменном токе 8,3g / 5 ms, 5,3g / 10 мс
При постоянном токе 10g / 5 ms, 7,5g / 10 мс
Ударопрочность при синусовом импульсе
При переменном токе 13,5g / 5 ms, 8,3g / 10 мс
При постоянном токе механический срок службы (коммутационных 15g / 5 ms, 10g / 10 мс
Циклов)
Контактора типичный 10 000 000
Контактора с насаженным блоком вспомогательных выключателей типичный 10 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
Директива RoHS (дата) 10/01/2009
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Окружающая температура
При эксплуатации -25 ... +60 °C
При хранении -55 ... +80 °C
Число полюсов для главной цепи 3
Число замыкающих контактов для главных контактов 3
Число размыкающих контактов для главных контактов 0
Рабочее напряжение
При AC-3 расчетное значение макс. 690 В
При AC-3e расчетное значение макс. 690 В
Рабочий ток
При AC-3
При 400 В расчетное значение 25 А
При 500 В расчетное значение 18 А
При 690 В расчетное значение 13 А
При AC-3e
При 400 В расчетное значение 25 А
При 500 В расчетное значение 18 А
При 690 В расчетное значение 13 А
Рабочая мощность
При AC-3
При 400 В расчетное значение 11 кВт
При 500 В расчетное значение 11 кВт
При 690 В расчетное значение 11 кВт
При AC-3e
При 400 В расчетное значение 11 кВт
При 690 В расчетное значение 11 кВт
При AC-4 при 400 В расчетное значение 7,5 кВт
Частота коммутации
При AC-3 макс. 750 1/h
При AC-3e макс. 750 1/h
Тип напряжения оперативного напряжения питания оперативное напряжение питания 1 при Переменный ток
Переменном токе
При 50 Гц расчетное значение 110 В
При 60 Гц расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение 120 В
Электромагнитной катушки при переменном токе
При 50 Гц 0,8 ... 1,1
При 60 Гц полная начальная пусковая мощность 0,8 ... 1,1
Электромагнитной катушки при переменном токе
При 50 Гц коэффициент мощности, индуктивный при 77 ВА
Начальной пусковой мощности
При 50 Гц полная мощность удержания электромагнитной 0,82
Катушки при переменном токе
При 50 Гц коэффициент мощности, индуктивный при 9,8 ВА
Мощности удержания катушки
При 50 Гц 0,27
Контактов
На каждое направление вращения 1
С мгновенным срабатыванием 2
Надежность контакта вспомогательных контактов < 1 ошибки на 100 млн. коммутационных циклов
Электродвигателя
При 480 В расчетное значение 21 А
При 600 В расчетное значение отдаваемая механическая мощность [л. с.] для 3- 22 А
Фазного электродвигателя
При 220/230 В расчетное значение 7,5 hp
При 460/480 В расчетное значение 15 hp
При 575/600 В расчетное значение 20 hp
Нагрузочная способность контакта вспомогательных контактов согласно UL A600 / Q600
Исполнение плавкой вставки предохранителя
Для защиты от коротких замыканий главной цепи
При типе координации 1 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 100 А
При типе координации 2 требуется gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 А
Для защиты вспомогательного выключателя от предохранитель gG: 10 А
Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота 114 мм
Ширина 90 мм
Глубина 97 мм
Необходимое расстояние
При последовательном монтаже
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вниз 6 мм
Вбок 6 мм
До заземленных компонентов
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вбок 6 мм
Вниз 6 мм
До компонентов, находящихся под напряжением
Вперед 6 мм
Назад 0 мм
Вверх 6 мм
Вниз 6 мм
Вбок 6 мм
Исполнение разъема питания
Для главной цепи пружинный зажим
Для цепи вспомогательного и оперативного тока пружинный зажим
На контакторе для вспомогательных контактов Соединение с пружинным зажимом
Электромагнитной катушки вид подключаемых сечений проводов для главных Соединение с пружинным зажимом
Контактов
Однопроводной 2x (1 ... 10 мм²)
Однопроводной или многопроводной 2x (1 ... 10 мм²)
Тонкожильный с заделкой концов кабеля 2x (1 ... 6 мм²)
Тонкожильный без заделки концов кабеля 2x (1 ... 6 мм²)
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной или многопроводной 2x (0,5 ... 2,5 мм²)
Тонкожильный с заделкой концов кабеля 2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля 2x (0,5 ... 1,5 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 14)
Значение В10 при высокой приоритетности запроса согласно SN 31920 1 000 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 31920 40 %
При высокой приоритетности запроса согласно SN 31920 75 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 100 FIT
Значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
Степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
Защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
Функция изделия связь по шине Да
Протокол поддерживается протокол интерфейса AS Нет
Функция изделия интерфейс оперативного тока с IO- Link Нет
Артикул 3RA2326-8XB30-2AK6
Каталог ID CC-IC10
Код группы R711
Товарный код 85364900
Вес Нетто (Кг) 1,059 Кг
Вид продуктов Реверсивные контакторные сборки SIRIUS 3RA23
Производитель Siemens
Ценовая Группа 41B
Группа Продукта 5337
Размер упаковки 110,00 x 125,00 x 172,00
Единицы Измерения 1 шт.
Описание Продукта РЕВЕРСИВНАЯ СБОРКА, AC3, 11КВТ/400V AC 110V 50ГЦ/120V 60ГЦ, 3-ПОЛ., ТИПОРАЗМЕР S0, ПРУЖИННЫЕ КЛЕММЫ, ЭЛ. И МЕХ. ВЗАИМНАЯ БЛОКИРОВКА ВСТРОЕННЫЕ БЛОК-КОНТАКТЫ 2 X 1НО
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 3RA2326-8XB30-2AK6
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
