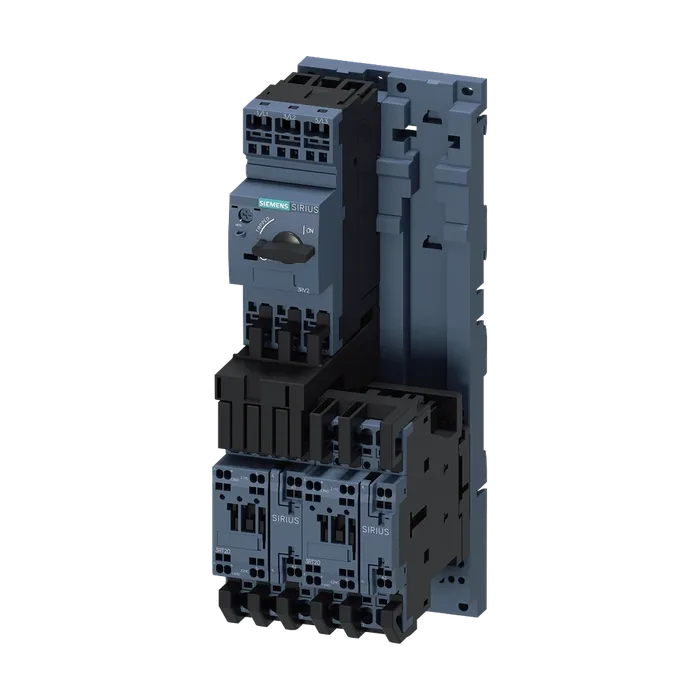

Фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S0 13,0–20,0 A 230 В перем. тока пружинная клемма для монтажа на DIN-рейку с адаптером монтажной шины Тип координации 1, Iq = 150 кА 1 НО + 1 НЗ (контактор)
16 666,12 ₽С НДС
Код товара: 3RA22204BF260AP0
Доступен к заказу
01
Описание
Фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S0 13,0–20,0 A 230 В перем. тока пружинная клемма для монтажа на DIN-рейку с адаптером монтажной шины Тип координации 1, Iq = 150 кА 1 НО + 1 НЗ (контактор)
Торговая марка изделияSIRIUS
Наименование изделияРеверсивный пускатель
Исполнение изделиядля DIN-рейки или винтового крепления
Наименование типа изделия3RA22
Заводской номер изделия
Контактора, входящего в комплект поставки3RT2026-2AP00
Автоматического выключателя, входящего в комплект поставки3RV2021-4BA20
Монтажного комплекта RH, входящего в комплект поставки3RA2923-1BB2
Соединительного модуля, входящего в комплект поставки3RA2921-2AA00
Типоразмер автоматического выключателяS0
Типоразмер фидерной сборкиS0
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Механический срок службы (коммутационных циклов) контактора типичный10 000 000
Тип классификации1
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 02 ATEX F 001
Директива RoHS (дата)10/01/2009
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Температурная компенсация-20 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки рабочее напряжение13 ... 20 А
Расчетное значение690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток
При AC-3 при 400 В расчетное значение15,5 А
При AC-3e при 400 В расчетное значение15,5 А
Рабочая мощность
При AC-3
При 400 В расчетное значение7 500 Вт
При AC-3e
При 400 В расчетное значение7 500 кВт
Тип напряжения оперативного напряжения питания оперативное напряжение питания при переменномПеременный ток
Токе
При 50 Гц расчетное значение230 В
При 50 Гц расчетное значение230 ... 230 В
Полная мощность удержания электромагнитной катушки при переменном токе9,8 ВА
Дополнение изделия вспомогательный выключательДа
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитермич. (биметалл)
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Условный ток короткого замыкания (Iq)
При 400 В согласно МЭК 60947-4-1 расчетное значение150 000 А
Монтажное положениевертикальной
Вид крепленийна переходнике для винтового и защелкивающегося крепления на монтажной шине 35 мм
Высота269 мм
Ширина90 мм
Глубина130 мм
Необходимое расстояние
До заземленных компонентов
Вперед32 мм
Назад0 мм
Вверх50 мм
Вбок10 мм
Вниз10 мм
До компонентов, находящихся под напряжением
Вперед32 мм
Назад0 мм
Вверх50 мм
Вниз10 мм
Вбок10 мм
Исполнение разъема питания
Для главной цепипружинный зажим
Для цепи вспомогательного и оперативного токапружинный зажим
Значение В10 при высокой приоритетности запроса согласно SN 319201 000 000
Доля опасных отказов
При высокой приоритетности запроса согласно SN 3192073 %
Защита от прикосновения с лицевой стороныс защитой от вертикального прикосновения пальцем спереди
Протокол поддерживается
Протокол PROFINET IOНет
Протокол PROFIsafeНет
Протокол поддерживается протокол интерфейса ASНет
Артикул3RA2220-4BF26-0AP0
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)2,084 Кг
Вид продуктовПусковые сборки SIRIUS 3RA2
ПроизводительSiemens
Ценовая Группа41D
Группа Продукта5348
Размер упаковки246,00 x 326,00 x 222,00
Единицы Измерения1 шт.
Описание ПродуктаБЕСПРЕДОХРАНИТЕЛЬНАЯ РЕВЕРСИВНАЯ ФИДЕРНАЯ СБОРКА, AC 400V, ТИПОРАЗМЕР S0, 14.. . 20A, AC 230V ПРУЖИННЫЕ КЛЕММЫ, ДЛЯ МОНТАЖА НА DIN-РЕЙКУ, W. DIN RAIL АДАПТЕР ТИП КООРДИНАЦИИ 2, IQ = 50KA (ТАК ЖЕ СООТВЕТСТВУЕТ ТИПУ КООРДИНАЦИИ 1) 1НО+1НЗ (КОНТАКТОР)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RA2220-4BF26-0AP0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
