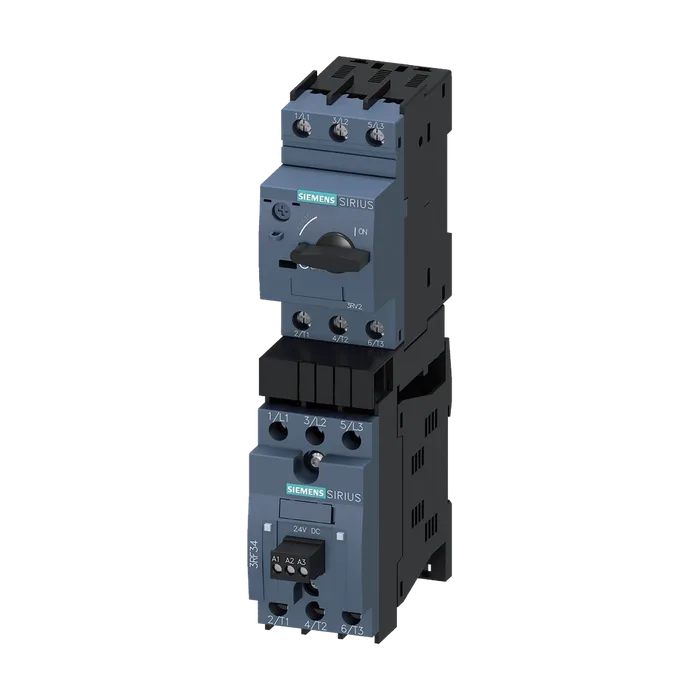

Фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S00 0,55–0,80 A 24 В DC винтовой зажим для монтажа на DIN-рейку Тип координации 1, Iq = 50 кА
15 696,27 ₽С НДС
Код товара: 3RA22100HA030SB4
Доступен к заказу
01
Описание
Фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S00 0,55–0,80 A 24 В DC винтовой зажим для монтажа на DIN-рейку Тип координации 1, Iq = 50 кА
Торговая марка изделияSIRIUS
Наименование изделияРеверсивный пускатель
Исполнение изделиядля DIN-рейки или винтового крепления
Наименование типа изделия3RA22
Заводской номер изделия
Контактора, входящего в комплект поставки3RF3403-1BD04
Автоматического выключателя, входящего в комплект поставки3RV2011-0HA10
Соединительного модуля, входящего в комплект поставки3RA1921-1DA00
Типоразмер автоматического выключателяS00
Типоразмер фидерной сборкиS00
Напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 В
Механический срок службы (коммутационных циклов) контактора типичный30 000 000
Тип классификации1
Тип взрывозащиты согласно производственной директиве ATEX 2014/34/EUEx II (2) GD
Сертификат соответствия согласно производственной директиве ATEX 2014/34/EUDMT 02 ATEX F 001
Директива RoHS (дата)10/01/2009
Окружающая температура
При эксплуатации-20 ... +60 °C
При хранении-50 ... +80 °C
При транспортировке-50 ... +80 °C
Температурная компенсация-20 ... +60 °C
Относительная атмосферная влажность при эксплуатации10 ... 95 %
Число полюсов для главной цепи3
Исполнение коммутационного контактаэлектромеханический
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки0,55 ... 0,8 А
Рабочее напряжение
Расчетное значение690 В
При AC-3 расчетное значение макс.690 В
При AC-3e расчетное значение макс.690 В
Рабочая частота расчетное значение50 ... 60 Гц
Рабочий ток
При AC-3 при 400 В расчетное значение0,6 А
При AC-3e при 400 В расчетное значение0,6 А
Рабочая мощность
При AC-3
При 400 В расчетное значение180 Вт
При AC-3e
При 400 В расчетное значение180 кВт
Тип напряжения оперативного напряжения питания оперативное напряжение питания при постоянномПостоянный ток
Токе
Расчетное значение24 В
Мощность удержания электромагнитной катушки при постоянном токе4 Вт
Дополнение изделия вспомогательный выключательДа
Класс срабатыванияCLASS 10
Исполнение расцепителя тока перегрузкитермич. (биметалл)
Электродвигателя
При 480 В расчетное значение0,8 А
Функция изделия защита от коротких замыканийДа
Исполнение расцепителя тока короткого замыканиямагнитный
Условный ток короткого замыкания (Iq)
При 400 В согласно МЭК 60947-4-1 расчетное значение50 000 А
Монтажное положениевертикальной
Вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Высота260 мм
Ширина90 мм
Глубина97 мм
Необходимое расстояние
До заземленных компонентов
Вперед32 мм
Назад0 мм
Вверх50 мм
Вбок10 мм
Вниз10 мм
До компонентов, находящихся под напряжением
Вперед32 мм
Назад0 мм
Вверх50 мм
Вниз10 мм
Вбок10 мм
Исполнение разъема питания
Для главной цепивинтовой зажим
Для цепи вспомогательного и оперативного токавинтовой зажим
Значение В10 при высокой приоритетности запроса согласно SN 319201 000 000
Доля опасных отказов
При высокой приоритетности запроса согласно73 %
Защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Протокол поддерживается
Протокол PROFINET IOНет
Протокол PROFIsafeНет
Протокол поддерживается протокол интерфейса ASНет
Артикул3RA2210-0HA03-0SB4
Каталог IDCC-IC10
Код группыR711
Товарный код85364900
Вес Нетто (Кг)0,646 Кг
Вид продуктовПусковые сборки SIRIUS 3RA2
ПроизводительSiemens
Ценовая Группа41D
Группа Продукта5348
Размер упаковки52,50 x 229,00 x 153,50
Единицы Измерения1 шт.
Описание ПродуктаБЕСПРЕДОХРАНИТЕЛЬНАЯ РЕВЕРСИВНАЯ ФИДЕРНАЯ СБОРКА, 400 V AC, ТИПОРАЗМЕР S00 0.55 TO 0.80 A, 1.5 КВТ, 24 V DC ВИНТОВЫЕ КЛЕММЫ FOR STANDARD RAIL MOUNTING, ТИП КООРДИНАЦИИ1, IQ = 50 KA
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3RA2210-0HA03-0SB4
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
